本技術涉及一種均混器，特別涉及一種防水涂料均混器。

背景技術：

1、涂料即油漆，所謂涂料是涂覆在被保護或被裝飾的物體表面，并能與被涂物形成牢固附著的連續薄膜，通常是以樹脂、或油、或乳液為主，添加或不添加顏料、填料，添加相應助劑，用有機溶劑或水配制而成的粘稠液體；在調制涂料時，需要對各種原料進行充分混合；

2、現有技術授權公告號為cn?212942608?u的一種防水涂料均混器，包括底板，所述底板底部安裝有移動裝置，底板頂部對稱設有立架，兩個立架之間設有桶體，桶體的桶口螺紋連接有桶蓋，桶體的側壁通過轉軸與立架轉動連接，其中一個轉軸的一端與安裝在立架上的驅動裝置連接，所述桶體內設有加熱部件。本實用新型結構簡單，將待混合的涂料置于桶體內，電機帶動桶體轉動，桶體內的涂料搖晃撞擊，實現涂料快速混合，在此過程中，加熱棒對涂料進行加熱升溫，加劇涂料中分子的運動，使分子更易混合，從而提高混合質量和效率；

3、雖然上述裝置已具備諸多優點，但在實際使用時發現，該裝置不便于對桶體進行拆卸對其內部進行清理，在對涂料進行混合的過程中部分涂料會附著在桶體內壁上，并且該裝置在排料時不能將附著在桶體內壁上的涂料排出，后續涂料會干結在桶體內壁上，不僅難以清理，再次對涂料進行混合時干結的涂料會脫落混合在新的涂料漿體內造成污染。

技術實現思路

1、本實用新型的目的在于提供一種防水涂料均混器，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種防水涂料均混器，包括底座，所述底座的上表面同時與兩個立板的底面固定連接，兩個所述立板的上端通過滾動軸承分別與兩個支撐軸的相反端轉動連接，兩個所述支撐軸的相對端均與料筒的外側面固定連接，所述料筒的內部設置有清理機構及混合機構。

3、作為本實用新型的一種優選技術方案，所述料筒的上表面與加料管的底端固定連接，所述加料管的上端與螺紋塞螺紋連接，右側所述支撐軸的右端與電機二的輸出軸固定連接，所述電機二通過安裝座與右側立板的右側面固定連接。

4、作為本實用新型的一種優選技術方案，所述電機二的輸入端與控制器一的輸出端電連接，所述控制器一固定連接在右側立板的右側面上。

5、作為本實用新型的一種優選技術方案，所述清理機構包括兩個螺桿，兩個所述螺桿的兩端光軸通過密封軸承分別與兩個料筒的上下表面轉動連接，兩個所述螺桿分別與兩個螺紋孔螺紋連接，兩個所述螺紋孔均開設在清理環內，所述清理環的外側面與料筒的內側面搭接。

6、作為本實用新型的一種優選技術方案，兩個所述螺桿的底端光軸分別與兩個皮帶輪固定連接，兩個所述皮帶輪之間通過皮帶傳動連接，前側所述螺桿的底端與電機一的輸出軸固定連接，所述電機一通過安裝座與料筒的底面固定連接。

7、作為本實用新型的一種優選技術方案，所述電機一的輸入端與控制器二的輸出端電連接，所述控制器二的輸入端與蓄電池的輸出端電連接，所述蓄電池與料筒的底面固定連接，所述蓄電池的前側面與控制器二的后側面固定連接。

8、作為本實用新型的一種優選技術方案，所述混合機構包括攪拌桿，所述攪拌桿的兩端通過密封軸承分別與料筒的上下側面轉動連接，所述攪拌桿的上側與錐齒輪一固定連接，所述錐齒輪一與錐齒輪二嚙合連接。

9、作為本實用新型的一種優選技術方案，所述錐齒輪二與連接軸的左端固定連接，所述連接軸通過密封軸承與料筒的筒壁轉動連接，所述連接軸的右端與齒輪一固定連接。

10、作為本實用新型的一種優選技術方案，所述齒輪一與齒輪二嚙合連接，所述齒輪二固定連接在套筒的左端，所述套筒的右端與右側立板的左側面固定連接，所述套筒套設在右側支撐軸的外側，所述套筒與右側支撐軸同心設置。

11、與現有技術相比，本實用新型的有益效果是：

12、1、本實用新型通過設置電機二、支撐軸將料筒與立板連接，并且設置混合機構與料筒連接，在使用本裝置對涂料進行混合時，使用者可以將涂料經加料管加入料筒內，并且利用螺紋塞對加料管進行封閉，此時使用者可以通過控制器一控制電機二工作，此時電機二通過支撐軸帶動料筒翻轉使得涂料在料筒內翻動進行混合，料筒翻轉的同時齒輪一貼合齒輪二滾動利用連接軸、錐齒輪一、錐齒輪二帶動攪拌桿轉動，從而利用攪拌桿的轉動對料筒內的涂料進一步攪拌混合，進而利用攪拌桿的轉動以及料筒的翻轉增加本裝置對涂料的混合方式有效提高涂料的混合效率。

13、2、本實用新型通過設置清理機構與料筒連接，在對涂料完成攪拌后，使用者可以將加料管調整至朝向下方，然后將螺紋塞從加料管中取出使得料筒內的涂料經加料管排出，此時使用者可以通過控制器二控制電機一工作，電機一工作時通過皮帶輪的傳動帶動兩個螺桿正轉，螺桿正轉時通過螺紋孔帶動清理環向加料管靠近，此時利用清理環將附著在料筒內壁上的涂料刮除對料筒進行清理，進而避免涂料干結在料筒內壁后續對涂料進行污染，并且無需人工對料筒內部進行清理，有效提高了本裝置使用的便捷性。

技術特征：

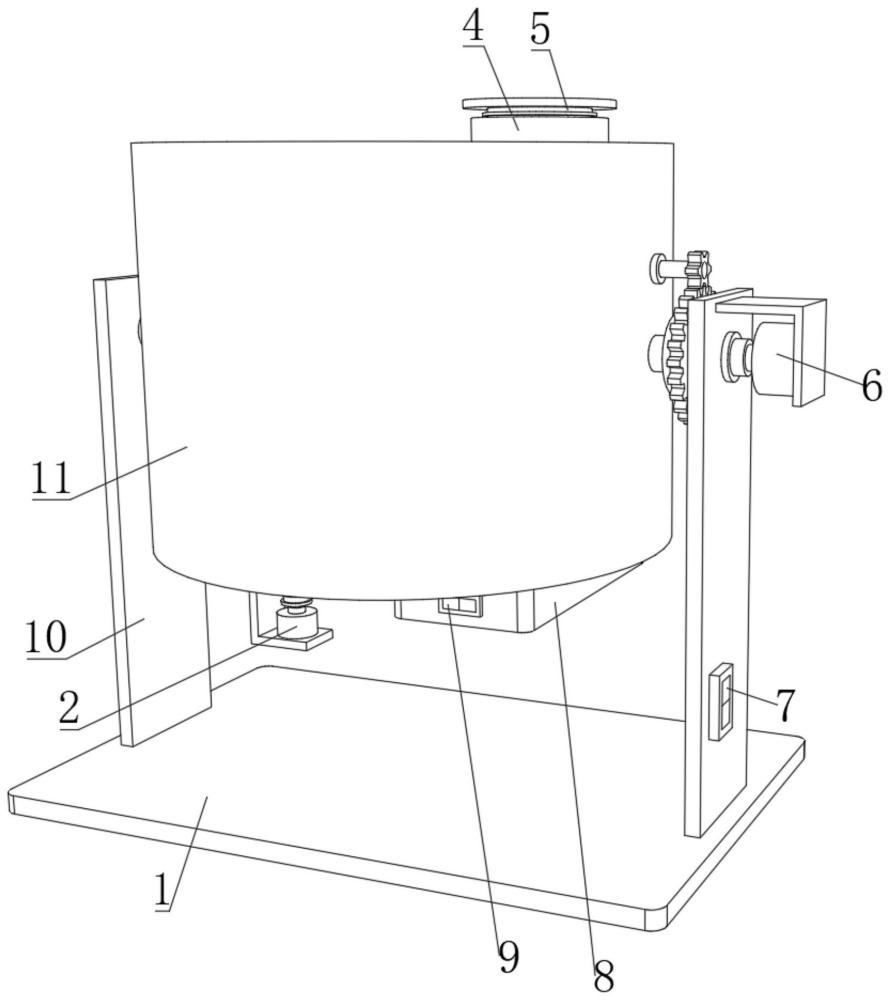

1.一種防水涂料均混器，包括底座(1)，其特征在于：所述底座(1)的上表面同時與兩個立板(10)的底面固定連接，兩個所述立板(10)的上端通過滾動軸承分別與兩個支撐軸(12)的相反端轉動連接，兩個所述支撐軸(12)的相對端均與料筒(11)的外側面固定連接，所述料筒(11)的內部設置有清理機構(2)及混合機構(3)。

2.根據權利要求1所述的一種防水涂料均混器，其特征在于：所述料筒(11)的上表面與加料管(4)的底端固定連接，所述加料管(4)的上端與螺紋塞(5)螺紋連接，右側所述支撐軸(12)的右端與電機二(6)的輸出軸固定連接，所述電機二(6)通過安裝座與右側立板(10)的右側面固定連接。

3.根據權利要求2所述的一種防水涂料均混器，其特征在于：所述電機二(6)的輸入端與控制器一(7)的輸出端電連接，所述控制器一(7)固定連接在右側立板(10)的右側面上。

4.根據權利要求1所述的一種防水涂料均混器，其特征在于：所述清理機構(2)包括兩個螺桿(21)，兩個所述螺桿(21)的兩端光軸通過密封軸承分別與兩個料筒(11)的上下表面轉動連接，兩個所述螺桿(21)分別與兩個螺紋孔(23)螺紋連接，兩個所述螺紋孔(23)均開設在清理環(22)內，所述清理環(22)的外側面與料筒(11)的內側面搭接。

5.根據權利要求4所述的一種防水涂料均混器，其特征在于：兩個所述螺桿(21)的底端光軸分別與兩個皮帶輪(24)固定連接，兩個所述皮帶輪(24)之間通過皮帶傳動連接，前側所述螺桿(21)的底端與電機一(25)的輸出軸固定連接，所述電機一(25)通過安裝座與料筒(11)的底面固定連接。

6.根據權利要求5所述的一種防水涂料均混器，其特征在于：所述電機一(25)的輸入端與控制器二(9)的輸出端電連接，所述控制器二(9)的輸入端與蓄電池(8)的輸出端電連接，所述蓄電池(8)與料筒(11)的底面固定連接，所述蓄電池(8)的前側面與控制器二(9)的后側面固定連接。

7.根據權利要求1所述的一種防水涂料均混器，其特征在于：所述混合機構(3)包括攪拌桿(31)，所述攪拌桿(31)的兩端通過密封軸承分別與料筒(11)的上下側面轉動連接，所述攪拌桿(31)的上側與錐齒輪一(32)固定連接，所述錐齒輪一(32)與錐齒輪二(33)嚙合連接。

8.根據權利要求7所述的一種防水涂料均混器，其特征在于：所述錐齒輪二(33)與連接軸(34)的左端固定連接，所述連接軸(34)通過密封軸承與料筒(11)的筒壁轉動連接，所述連接軸(34)的右端與齒輪一(35)固定連接。

9.根據權利要求8所述的一種防水涂料均混器，其特征在于：所述齒輪一(35)與齒輪二(36)嚙合連接，所述齒輪二(36)固定連接在套筒(37)的左端，所述套筒(37)的右端與右側立板(10)的左側面固定連接，所述套筒(37)套設在右側支撐軸(12)的外側，所述套筒(37)與右側支撐軸(12)同心設置。

技術總結
本技術公開了一種防水涂料均混器，涉及涂料混合領域，包括底座，所述底座的上表面同時與兩個立板的底面固定連接。本技術通過設置電機二、支撐軸將料筒與立板連接，并且設置混合機構與料筒連接，在使用本裝置對涂料進行混合時，使用者可以將涂料經加料管加入料筒內，并且利用螺紋塞對加料管進行封閉，此時使用者可以通過控制器一控制電機二工作，此時電機二通過支撐軸帶動料筒翻轉使得涂料在料筒內翻動進行混合，料筒翻轉的同時齒輪一貼合齒輪二滾動利用連接軸、錐齒輪一、錐齒輪二帶動攪拌桿轉動，從而利用攪拌桿的轉動對料筒內的涂料進一步攪拌，進而利用攪拌桿的轉動以及料筒的翻轉增加本裝置對涂料的混合方式提高涂料的混合效率。
