本技術涉及活性炭浸漬，尤其涉及活性炭改性浸漬裝置。

背景技術：

1、浸漬活性炭是基炭、經銅鉻銀氨混合溶液浸漬后擱置、干燥而成的，是人防工程設備中過濾吸收器的防護材料，其性能決定了過濾吸收器的防護性能。因此，浸漬活性炭對人防過濾吸收器至關重要。

2、而且活性炭在浸漬的過程中含氧官能團可以增強活性炭的活性，使得活性炭的親水能力得到增強。而含氮官能團則可以提高活性炭表面的堿性吸附性能，從而讓活性炭浸漬的過程中基本上采用全面放入液體中進行浸漬，然而活性炭在浸漬的過程中必然會讓部分活性炭顆粒分散到液體中，從而讓液體排放中的活性炭顆粒含量較高，從而讓活性炭改性浸漬后的折損率較高。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在活性炭在浸漬的過程中必然會讓部分活性炭顆粒分散到液體中，從而讓液體排放中的活性炭顆粒含量較高，從而讓活性炭改性浸漬后的折損率較高的缺點，而提出的活性炭改性浸漬裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、設計活性炭改性浸漬裝置，包括主體，所述主體底部一側連通有進液管，所述主體底部一側連通有出液管，所述進液管與所述出液管上均安裝有閥門，所述出液管設置為三通管，所述出液管的一端內安裝有過濾板，所述過濾板的一側形狀與所述出液管內壁相對應設置，所述出液管另一端螺紋連接有固定座，所述固定座上方設置有清潔塊，所述清潔塊與所述固定座之間設置有移動機構，所述移動機構使所述清潔塊在移動的過程中對所述過濾板一側清潔。

4、優選的，所述移動機構包括通過密封軸承安裝在所述固定座上的往復螺桿，所述往復螺桿螺紋貫穿所述清潔塊，所述往復螺桿頂部安裝有擋塊，所述固定座處安裝有電機，所述電機的輸出軸與所述往復螺桿的一端相連接，所述清潔塊與所述固定座之間設置有限位機構。

5、優選的，所述限位機構包括安裝在所述固定座頂部一側的限位桿、開設在所述清潔塊一側的凹槽，所述限位桿滑動貫穿所述凹槽，所述限位桿與凹槽之間過渡配合。

6、優選的，所述固定座一側安裝有指示塊，所述指示塊與所述限位桿相對應設置。

7、本實用新型提出的活性炭改性浸漬裝置，有益效果在于：該活性炭改性浸漬裝置使用過濾板對出液管內的活性炭顆粒進行阻擋，從而讓殘留的活性炭顆粒可以阻攔在出液管內部，從而便于對殘?jiān)幕厥眨瑥亩岣呋钚蕴康某霎a(chǎn)率。

技術特征：

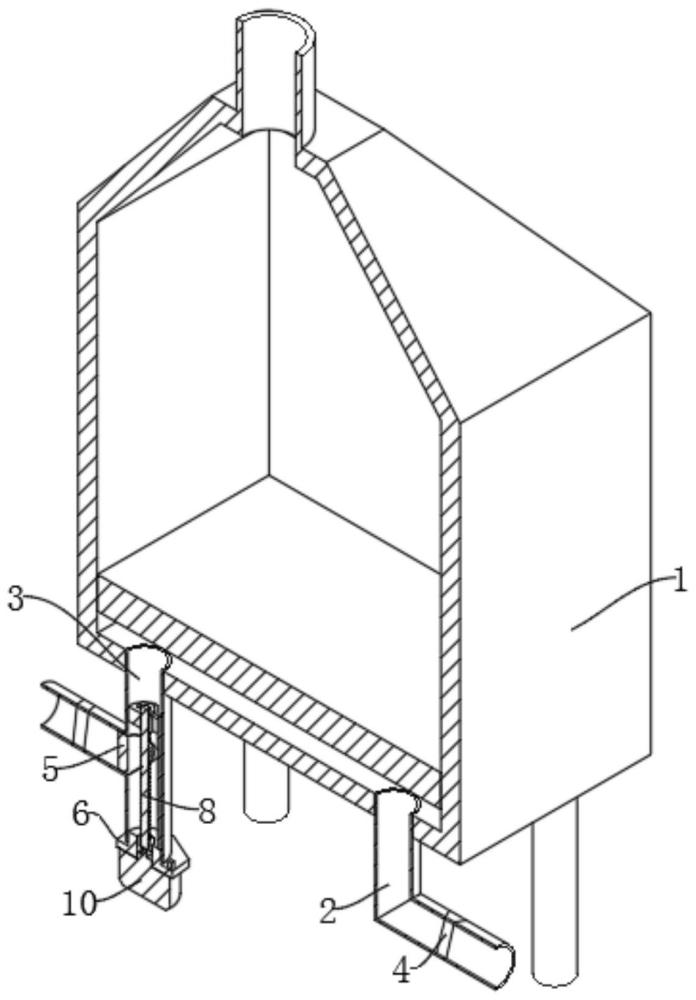

1.活性炭改性浸漬裝置，包括主體(1)，其特征在于，所述主體(1)底部一側連通有出液管(3)，所述出液管(3)上安裝有閥門(4)，所述出液管(3)設置為三通管，所述出液管(3)的一端內安裝有過濾板(5)，所述過濾板(5)的一側形狀與所述出液管(3)內壁相對應設置，所述出液管(3)另一端螺紋連接有固定座(6)，所述固定座(6)上方設置有清潔塊(7)，所述清潔塊(7)與所述固定座(6)之間設置有移動機構，所述移動機構使所述清潔塊(7)在移動的過程中對所述過濾板(5)一側清潔。

2.根據權利要求1所述的活性炭改性浸漬裝置，其特征在于，所述移動機構包括通過密封軸承安裝在所述固定座(6)上的往復螺桿(8)，所述往復螺桿(8)螺紋貫穿所述清潔塊(7)，所述往復螺桿(8)頂部安裝有擋塊(9)，所述固定座(6)處安裝有電機(10)，所述電機(10)的輸出軸與所述往復螺桿(8)的一端相連接，所述清潔塊(7)與所述固定座(6)之間設置有限位機構。

3.根據權利要求2所述的活性炭改性浸漬裝置，其特征在于，所述限位機構包括安裝在所述固定座(6)頂部一側的限位桿(13)、開設在所述清潔塊(7)一側的凹槽(11)，所述限位桿(13)滑動貫穿所述凹槽(11)，所述限位桿(13)與凹槽(11)之間過渡配合。

4.根據權利要求3所述的活性炭改性浸漬裝置，其特征在于，所述固定座(6)一側安裝有指示塊(12)，所述指示塊(12)與所述限位桿(13)相對應設置。

技術總結
本技術涉及活性炭浸漬技術領域，尤其是活性炭改性浸漬裝置，包括主體，所述主體底部一側連通有進液管，所述主體底部一側連通有出液管，所述進液管與所述出液管上均安裝有閥門，所述出液管設置為三通管，所述出液管的一端內安裝有過濾板，所述過濾板的一側形狀與所述出液管內壁相對應設置，所述出液管另一端螺紋連接有固定座，所述固定座上方設置有清潔塊，所述清潔塊與所述固定座之間設置有移動機構，所述移動機構使所述清潔塊在移動的過程中對所述過濾板一側清潔。該裝置使用過濾板對出液管內的活性炭顆粒進行阻擋，從而讓殘留的活性炭顆粒可以阻攔在出液管內部，從而便于對殘?jiān)幕厥眨瑥亩岣呋钚蕴康某霎a(chǎn)率。

技術研發人員：張小寧,劉培成,楊帆,李洛斌
受保護的技術使用者：寧夏華輝環保科技股份有限公司
技術研發日：20240220
技術公布日：2025/4/28
