本技術涉及面料表面涂覆裝置的，具體為一種抗菌抗污服裝面料表面涂覆裝置。

背景技術：

1、涂覆機的表面涂覆機技術就是在產品的表面涂覆一種新材料的技術，產品表面噴涂的作用主要表現在能夠起到一個防水，防塵，防靜電等，表面涂覆是在基質表面上形成一種膜層，用來改善保護表面的技術，將新材料噴涂到產品表面之后，涂覆層的化學成分、組織結構可以和基質材料完全不同，它以滿足表面性能、涂覆層與基質材料的結合強度能適應工況要求、經濟性好、環保性好為準則。

2、但是其仍舊存在一些缺點，例如：由于面料的本身體積和重量較大，故面料表面涂覆裝置在對面料進行涂覆工作之前的面料上料步驟操作相對困難，需耗費大量的人力成本，且勞動強度較大，不利于涂覆工作效率的提升，且面料在完成涂覆工作后如果及時對面料進行烘干操作，則會導致面料涂覆不均勻的問題發生，從而會影響面料的使用美觀性，甚至會導致面料無法使用，從而造成資源浪費的現象，提高了企業的使用成本。

3、為解決上述問題，本申請中提出一種抗菌抗污服裝面料表面涂覆裝置。

技術實現思路

1、本實用新型的目的在于提供一種抗菌抗污服裝面料表面涂覆裝置，以解決上述背景技術中提出的現有技術中上料步驟耗時耗力及面料無法及時烘干的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種抗菌抗污服裝面料表面涂覆裝置，包括電器機箱，所述電器機箱的上端外表面固定連接有支撐架，所述支撐架的上端外表面活動連接有過渡布輪，所述支撐架的上端外表面固定連接有涂覆架，所述涂覆架的上端內表面固定連接有噴料口，所述電器機箱的前端外表面固定連接有連接板，所述支撐架的上端外表面固定連接有烘干底架。

3、優選的，所述電器機箱的右端外表面固定連接有收布架，所述收布架的上端外表面活動連接有卷布輪。

4、優選的，所述烘干底架的上端內表面活動連接有一號布輪，所述烘干底架的上端外表面活動連接有烘干右板，所述烘干底架的上端外表面固定連接有鉸鏈，所述鉸鏈的上端外表面固定連接有烘干左板。

5、優選的，所述烘干左板的前端內表面固定連接有發熱管，所述烘干左板的前端外表面固定連接有磁吸塊，所述烘干左板的前端外表面活動連接有格柵。

6、優選的，所述連接板的后端外表面開設有六角模槽，所述連接板的前端外表面活動連接有彎型上布架，所述彎型上布架的右側外表面活動連接有支撐柱，所述支撐柱的右端外表面活動套接有伸縮柱。

7、優選的，所述彎型上布架的左側外表面固定連接有布架托，所述彎型上布架的左側內表面活動套接有活動鎖扣，所述彎型上布架的左側外表面活動連接有閉合器，所述彎型上布架的左側外表面活動連接有二號布輪。

8、與現有技術相比，本實用新型的有益效果是：

9、本實用新型通過設置的發熱管可對面料進行烘干工作，由此了提高面料的涂覆效率，且在涂覆工作后第一時間對面料進行烘干操作可避免因面料表面涂層未干而致使面料涂層涂覆不均勻的問題，從而提高了面料涂覆的成功率，保證了面料的使用美觀性，解決了因涂覆不均勻導致面料無法使用的問題，進一步提高了涂覆的工作效率，同時避免了面料浪費的問題，為企業生產節省了使用成本。

10、本實用新型通過設置的彎型上布架實現了裝置的自動上料步驟，解決了面料體積過大上料勞動強度大的問題，從而提升了裝置的性能，減低了裝置上料的困難度，且節省了大量的人力成本，進一步提升了裝置的工作效率。

技術特征：

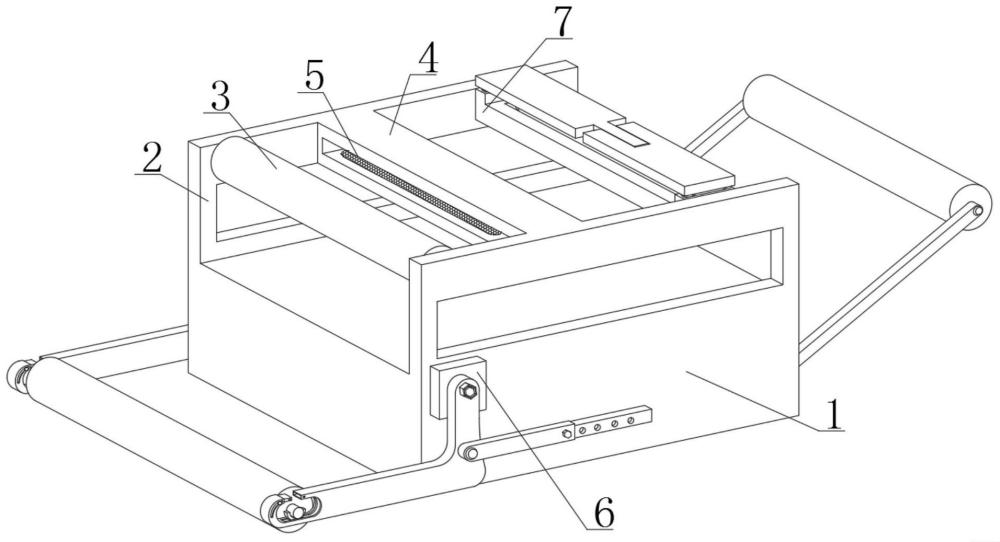

1.一種抗菌抗污服裝面料表面涂覆裝置，包括電器機箱(1)，其特征在于：所述電器機箱(1)的上端外表面固定連接有支撐架(2)，所述支撐架(2)的上端外表面活動連接有過渡布輪(3)，所述支撐架(2)的上端外表面固定連接有涂覆架(4)，所述涂覆架(4)的上端內表面固定連接有噴料口(5)，所述電器機箱(1)的前端外表面固定連接有連接板(6)，所述支撐架(2)的上端外表面固定連接有烘干底架(7)。

2.根據權利要求1所述的一種抗菌抗污服裝面料表面涂覆裝置，其特征在于：所述電器機箱(1)的右端外表面固定連接有收布架(8)，所述收布架(8)的上端外表面活動連接有卷布輪(9)。

3.根據權利要求1所述的一種抗菌抗污服裝面料表面涂覆裝置，其特征在于：所述烘干底架(7)的上端內表面活動連接有一號布輪(10)，所述烘干底架(7)的上端外表面活動連接有烘干右板(11)，所述烘干底架(7)的上端外表面固定連接有鉸鏈(12)，所述鉸鏈(12)的上端外表面固定連接有烘干左板(13)。

4.根據權利要求3所述的一種抗菌抗污服裝面料表面涂覆裝置，其特征在于：所述烘干左板(13)的前端內表面固定連接有發熱管(14)，所述烘干左板(13)的前端外表面固定連接有磁吸塊(15)，所述烘干左板(13)的前端外表面活動連接有格柵(16)。

5.根據權利要求1所述的一種抗菌抗污服裝面料表面涂覆裝置，其特征在于：所述連接板(6)的后端外表面開設有六角模槽(24)，所述連接板(6)的前端外表面活動連接有彎型上布架(17)，所述彎型上布架(17)的右側外表面活動連接有支撐柱(18)，所述支撐柱(18)的右端外表面活動套接有伸縮柱(19)。

6.根據權利要求5所述的一種抗菌抗污服裝面料表面涂覆裝置，其特征在于：所述彎型上布架(17)的左側外表面固定連接有布架托(20)，所述彎型上布架(17)的左側內表面活動套接有活動鎖扣(21)，所述彎型上布架(17)的左側外表面活動連接有閉合器(22)，所述彎型上布架(17)的左側外表面活動連接有二號布輪(23)。

技術總結
本技術涉及面料表面涂覆裝置的技術領域，公開了一種抗菌抗污服裝面料表面涂覆裝置，包括電器機箱，所述電器機箱的上端外表面固定連接有支撐架，所述支撐架的上端外表面活動連接有過渡布輪，所述支撐架的上端外表面固定連接有涂覆架，所述涂覆架的上端內表面固定連接有噴料口，在使用本裝置時，可以通過設置的發熱管可對面料進行烘干工作，由此了提高面料的涂覆效率，且在涂覆工作后第一時間對面料進行烘干操作可避免因面料表面涂層未干而致使面料涂層涂覆不均勻的問題，從而提高了面料涂覆的成功率，保證了面料的使用美觀性，解決了因涂覆不均勻導致面料無法使用避免了面料浪費的問題，為企業生產節省了使用成本。

技術研發人員：黎世華
受保護的技術使用者：江蘇稱意智能科技有限公司
技術研發日：20240311
技術公布日：2025/4/28
