本技術涉及葡萄糖酸內酯生產，具體為一種葡萄糖酸內酯生產設備。

背景技術：

1、葡萄糖酸內酯系葡萄糖酸-δ-內酯的簡稱，分子式為c6h10o6，分子量178.14，外觀為白色晶體或結晶狀粉末，微溶于乙醇，極易溶于水。室溫或較低溫度下水解緩慢，隨著溫度的上升，水解速度加快。葡萄糖酸內酯是目前國際上公認的無毒食品添加劑，它在食品工業中被廣泛應用。葡萄糖酸內酯作為一種重要的食品添加劑和醫藥中間體，廣泛應用于食品、醫藥、化工等領域。生產設備需要根據不同領域的需求進行定制和優化，以滿足不同客戶的需求。在葡萄糖酸內酯的生產過程中需要攪拌，不同情況下需要不同的攪拌速度，同時如何將內部攪拌反應的徹底也是一個問題。

2、現有技術公開了申請號為：cn202023350467.9的一種葡萄糖酸內酯生產設備，包括支架、過濾桶、流體分離桶、再生桶以及結晶桶，所述支架上設有頂板以及底板，所述頂板與底板之間設有支撐柱，該葡萄糖酸內酯生產設備由過濾桶對發酵液進行過濾，使濾液質量大大提高，減少了樹脂的消耗和污染，通過流體分離桶以及再生通配合，將過濾后的葡萄糖酸鈉透析液的進行酸再生以及稀酸再生，之后再混合在一起。

3、現有技術在葡萄糖酸內酯的生產中，多次用到混合，混合以便原料之間更好的反應，但是不同的原料之間的混合需要的攪拌速度是不一樣的，而且如何可以將原料更好徹底的混合也是需要解決的問題。

4、因此，設計實用性強和反應徹底的一種葡萄糖酸內酯生產設備是很有必要的。

技術實現思路

1、本實用新型的目的在于提供一種葡萄糖酸內酯生產設備，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種葡萄糖酸內酯生產設備，包括攪拌筒，所述攪拌筒的頂部固定連接有擋板，所述擋板的一側設置有電機，所述電機的輸出端設置有攪拌機構，所述攪拌機構的底部固定連接有轉動片，所述攪拌機構的一側固定連接有調節機構，所述攪拌筒的一側設置有過濾筒，所述過濾筒的內部設置有濾網，所述過濾筒的一側固定連接有出料管，所述出料管的另一端和攪拌筒固定連接。

3、根據上述技術方案，所述攪拌機構包含轉動軸，所述轉動軸轉動連接在電機的輸出端，所述轉動軸穿過攪拌筒，所述轉動軸伸至攪拌筒的內部，所述轉動軸的底部固定連接有橫桿，所述轉動軸的外側滑動連接有三個第一齒輪，所述第一齒輪的頂部和調節機構固定連接，三個所述第一齒輪的一側嚙合連接有三個第二齒輪，三個所述第二齒輪的中部固定連接有豎桿，所述豎桿和橫桿的另一端轉動連接，所述豎桿的底部和轉動片固定連接。

4、根據上述技術方案，三個所述第一齒輪相互固定連接，三個所述第二齒輪相互之間留有間隔，三個所述第一齒輪的大小從上而下依次為中號、大號、小號，三個所述第二齒輪的大小從上而下依次為中號、小號、大號，所述第一齒輪和第二齒輪之間一一對應、相互嚙合連接。

5、根據上述技術方案，所述調節機構包含移動塊，所述移動塊固定連接在第一齒輪的頂部，所述移動塊穿過攪拌筒，所述移動塊的內部開設有三個對應槽，所述攪拌筒的頂部固定連接有圓塊，所述圓塊的內部轉動連接有兩個短桿，兩個所述短桿相交的一側內部固定連接有彈簧，兩個所述短桿的一端和對應槽相對應。

6、根據上述技術方案，三個所述對應槽之間的距離和三個第二齒輪之間的距離相對應。

7、與現有技術相比，本實用新型所達到的有益效果是：

8、(1)通過設置有攪拌機構，攪拌機構內部的轉動片可以在內部轉大圈同時又可以自轉，攪拌的范圍增大，攪拌的程度也加大，使得攪拌反應更加的徹底。同時裝置攪拌的速度可以調節，這樣整個裝置的適應性更強。

技術特征：

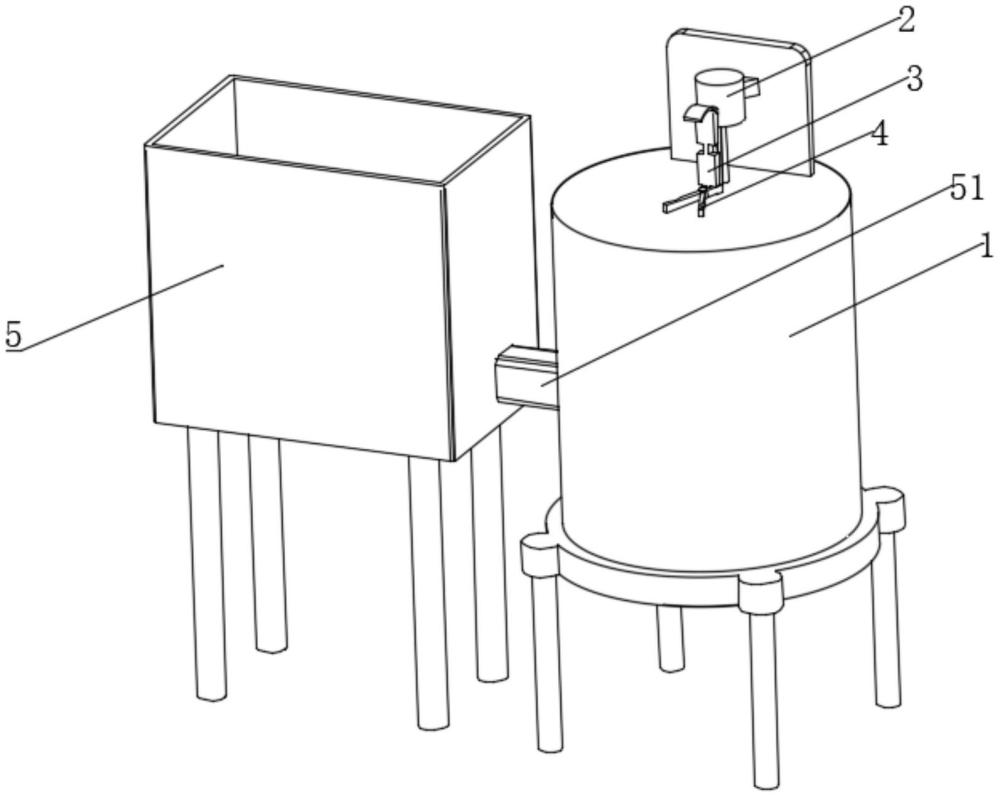

1.一種葡萄糖酸內酯生產設備，包括攪拌筒(1)，其特征在于：所述攪拌筒(1)的頂部固定連接有擋板，所述擋板的一側設置有電機(2)，所述電機(2)的輸出端設置有攪拌機構，所述攪拌機構的底部固定連接有轉動片(22)，所述攪拌機構的一側固定連接有調節機構，所述攪拌筒(1)的一側設置有過濾筒(5)，所述過濾筒(5)的內部設置有濾網，所述過濾筒(5)的一側固定連接有出料管(51)，所述出料管(51)的另一端和攪拌筒(1)固定連接。

2.根據權利要求1所述的一種葡萄糖酸內酯生產設備，其特征在于：所述攪拌機構包含轉動軸(21)，所述轉動軸(21)轉動連接在電機(2)的輸出端，所述轉動軸(21)穿過攪拌筒(1)，所述轉動軸(21)伸至攪拌筒(1)的內部，所述轉動軸(21)的底部固定連接有橫桿(25)，所述轉動軸(21)的外側滑動連接有三個第一齒輪(23)，所述第一齒輪(23)的頂部和調節機構固定連接，三個所述第一齒輪(23)的一側嚙合連接有三個第二齒輪(24)，三個所述第二齒輪(24)的中部固定連接有豎桿(26)，所述豎桿(26)和橫桿(25)的另一端轉動連接，所述豎桿(26)的底部和轉動片(22)固定連接。

3.根據權利要求2所述的一種葡萄糖酸內酯生產設備，其特征在于：三個所述第一齒輪(23)相互固定連接，三個所述第二齒輪(24)相互之間留有間隔，三個所述第一齒輪(23)的大小從上而下依次為中號、大號、小號，三個所述第二齒輪(24)的大小從上而下依次為中號、小號、大號，所述第一齒輪(23)和第二齒輪(24)之間一一對應、相互嚙合連接。

4.根據權利要求2所述的一種葡萄糖酸內酯生產設備，其特征在于：所述調節機構包含移動塊(3)，所述移動塊(3)固定連接在第一齒輪(23)的頂部，所述移動塊(3)穿過攪拌筒(1)，所述移動塊(3)的內部開設有三個對應槽(31)，所述攪拌筒(1)的頂部固定連接有圓塊(41)，所述圓塊(41)的內部轉動連接有兩個短桿(4)，兩個所述短桿(4)相交的一側內部固定連接有彈簧，兩個所述短桿(4)的一端和對應槽(31)相對應。

5.根據權利要求4所述的一種葡萄糖酸內酯生產設備，其特征在于：三個所述對應槽(31)之間的距離和三個第二齒輪(24)之間的距離相對應。

技術總結
本技術涉及葡萄糖酸內酯生產技術領域，尤其涉及一種葡萄糖酸內酯生產設備，包括攪拌筒，所述攪拌筒的頂部固定連接有擋板，所述擋板的一側設置有電機，所述電機的輸出端設置有攪拌機構，所述攪拌機構的底部固定連接有轉動片，所述攪拌機構的一側固定連接有調節機構，所述攪拌筒的一側設置有過濾筒，所述過濾筒的內部設置有濾網，所述過濾筒的一側固定連接有出料管，所述出料管的另一端和攪拌筒固定連接，所述攪拌機構包含轉動軸，所述轉動軸轉動連接在電機的輸出端，所述轉動軸穿過攪拌筒，所述轉動軸伸至攪拌筒的內部，所述轉動軸的底部固定連接有橫桿，本技術，具有實用性強和反應徹底的特點。

技術研發人員：陳芳,李殷
受保護的技術使用者：江蘇環宇康力科技有限公司
技術研發日：20231222
技術公布日：2025/4/28
