本專利涉及電池生產過程中鋁模邊緣處理，具體是一種分體式單流道膠線成型點膠頭裝置。

背景技術：

1、新能源電池制造過程中，使用鋁塑膜包裝電芯。鋁塑膜包裝電芯時，需要對鋁塑膜進行點膠封邊處理。本專利提供一種結構更為合理，成本更低的點膠頭裝置。

技術實現思路

1、本實用新型公開一種加工便捷、成本更低以及點膠頭的替換和清潔更加便捷的點膠頭。具體為：

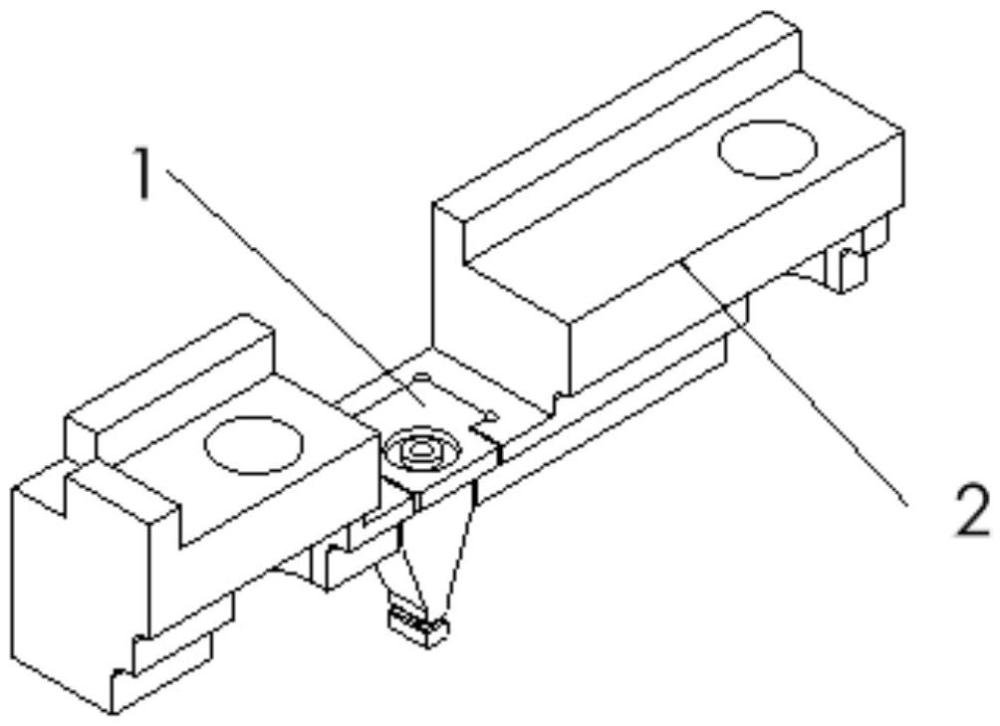

2、一種分體式單流道膠線成型點膠頭裝置，包括點膠頭(1)和點膠頭扣具(2)，其中，所述點膠頭(1)上端有凸形平面(3)；所述的點膠頭扣具(2)中部具有凹槽(6)，凹槽有凸形的臺階(7)；所述的凸形平面(3)卡入所述凸形臺階(7)固定；所述的凸形平面上設有流道入口，流道向下延伸至膠腔(8)，膠腔處開設涂膠口(5)。

3、進一步的，所述點膠頭扣具(2)通過內六角螺釘固定于壓電閥流道下方。

4、進一步的，所述點膠頭(1)流道入口與壓電閥通過o型圈密封，o形密封圈設置在密封槽(10)中。

5、有益效果

6、本實用新型采用分體式結構，使得點膠頭加工便捷、成本更低以及點膠頭的替換和清潔更加便捷的點膠頭。

技術特征：

1.一種分體式單流道膠線成型點膠頭裝置，包括點膠頭(1)和點膠頭扣具(2)，其中，所述點膠頭(1)上端有凸形平面(3)；所述的點膠頭扣具(2)中部具有凹槽(6)，凹槽有凸形的臺階(7)；所述的凸形平面(3)卡入所述凸形臺階(7)固定；所述的凸形平面上設有流道入口，流道向下延伸至膠腔(8)，膠腔處開設涂膠口(5)。

2.根據權利要求1所述的一種分體式單流道膠線成型點膠頭裝置，其特征在于，所述點膠頭扣具(2)通過內六角螺釘固定于壓電閥流道下方。

3.根據權利要求1所述的一種分體式單流道膠線成型點膠頭裝置，其特征在于，所述點膠頭(1)流道入口與壓電閥通過o型圈密封，o形密封圈設置在密封槽(10)中。

技術總結
本技術專利涉及一種分體式單流道膠線成型點膠頭裝置，包括點膠頭(1)和點膠頭扣具(2)，其中，所述點膠頭(1)上端有凸形平面(3)；所述的點膠頭扣具(2)中部具有凹槽(6)，凹槽有凸形的臺階(7)；所述的凸形平面(3)卡入所述凸形臺階(7)固定；所述的凸形平面上設有流道入口，流道向下延伸至膠腔(8)，膠腔處開設涂膠口(5)。本專利優點在于，相較于一體式點膠頭，本專利的點膠頭和扣具分體式安裝的結構使得點膠頭的加工便捷、成本更低以及使得點膠頭的替換和清潔更加便捷。

技術研發人員：李國基,余成雙,王海,張平,劉強
受保護的技術使用者：浙江仕能機電科技有限公司
技術研發日：20240118
技術公布日：2025/4/28
