本技術涉及魚鉤加工，具體為一種魚鉤生產染色裝置。

背景技術：

1、魚鉤(fishhook)，垂釣時用于懸掛釣餌以吸引魚類上鉤的工具。魚鉤染色裝置就是用來對魚鉤進行上色，使魚鉤呈現出人們所需要的顏色。

2、經檢索，現有技術中，公開號為：cn215429871u，公開了一種魚鉤生產用染色裝置，包括轉位主體，轉位主體的內部固定連接有驅動電機，驅動電機的驅動端固定連接有電機軸，電機軸的頂端固定連接有轉位板，轉位板的頂部活動連接有放置盤，轉位主體的底部固定連接有底板，底板的頂部分別固定連接有染色主體和烘干主體，染色主體的一側開設有染色槽，染色主體的內部固定連接有涂料箱，涂料箱的內部固定連接有泵體，泵體的頂部固定連接有運輸管，運輸管的一端固定連接有噴灑頭，烘干主體的正面開設有烘干槽，通過設置的轉位主體、轉位板、噴灑頭和烘干主體，提高了染色效果和染色效率，避免魚鉤染色不到位以及魚鉤上的涂料附著不均勻，因此還大大的提高了魚鉤的生產效率。

3、然而，該實用新型的魚鉤染色裝置將魚鉤放置在轉運盤表面對魚鉤進行噴涂染色，但魚鉤表面呈圓弧狀，放置在轉運盤上無法對魚鉤進行充分染色，與轉運盤接觸的一面無法進行染色，導致染色效果差，染色效率低。

技術實現思路

1、本實用新型的目的在于提供一種魚鉤生產染色裝置，通過設置副染色裝置對轉動裝置帶動的放置盤表面的放置槽內的魚鉤進行二次噴涂染色，當電機帶動轉動桿進行轉動，放置盤被帶動進入到安裝板的下方時，電磁鐵啟動對魚鉤進行吸附，使魚鉤被吸附到電磁鐵的底面上，此時放置盤被帶動至烘干裝置的下方，第二染箱對上方的魚鉤進行噴涂，使魚鉤能夠充分的染色，且第二染箱的外部還設置有風干裝置，風干裝置對電磁鐵底面的魚鉤進行風干，風干后放置盤被帶動至安裝板的下方，電磁鐵停止運作，魚鉤從電磁鐵的底面掉落至放置槽內，再通過轉動桿帶動放置盤轉動至空余處，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種魚鉤生產染色裝置，包括工作臺、轉動裝置、主染色裝置、烘干裝置和副染色裝置，所述工作臺的頂面安裝有控制臺和支架，所述主染色裝置和烘干裝置分別安裝于工作臺的頂面，所述轉動裝置位于工作臺的表面的中心位置，所述主染色裝置、烘干裝置和副染色裝置分別位于轉動裝置的四周；

4、所述副染色裝置包括安裝板，所述安裝板安裝于支架的一側內壁上，所述安裝板的底面安裝有電磁鐵，所述安裝板的下方位于支架的內壁還安裝有第二染箱，所述第二染箱的表面安裝有多組噴頭向上的噴頭，且第二染箱的表面位于噴頭的外側還設置有風干裝置。

5、優選的，所述安裝板和第二染箱相對的一側互不接觸。

6、優選的，所述主染色裝置包括第一染箱，所述第一染箱安裝于工作臺的頂面上，所述第一染箱的側壁與支架的側壁相接觸，所述第一染箱的側壁朝向轉動裝置的一側開設有染料槽，所述染料槽的上方開設有凹槽，所述凹槽的頂面安裝有多組噴頭。

7、優選的，所述主染色裝置和副染色裝置分別位于支架的內壁上且相對設置。

8、優選的，所述烘干裝置包括烘干箱，所述烘干箱與工作臺的頂面固定安裝，所述烘干箱的兩側側壁分別開設有散熱孔，所述烘干箱下方的內部開設有空腔，所述烘干箱上方的底面安裝有烘干網，所述空腔的內部安裝有多組風機，多組所述風機的出風口與烘干箱上方的烘干網相互貫通，所述烘干網的下方位于烘干箱的側壁上開設有用于轉動裝置安放的烘干槽。

9、優選的，所述轉動裝置包括電機，所述電機安裝于支架的頂面中部，所述電機的輸出軸貫穿支架的頂面與轉動桿的頂端鍵連接，所述轉動桿的底端通過軸承座與工作臺的頂面固定安裝，所述轉動桿的側壁安裝有轉動盤，所述轉動盤的其中一組側壁安裝有放置盤，所述放置盤的表面開設有用于放置魚鉤的放置槽。

10、與現有技術相比，本實用新型的有益效果是：

11、本實用新型通過設置安裝板和第二染箱，當轉動裝置帶動放置盤進入到安裝板的下方，電磁鐵啟動將魚鉤吸附到電磁鐵的表面，同時放置盤被帶動至烘干裝置的下方，第二染箱內部向上的噴頭對電磁鐵表面的魚鉤進行二次噴涂染色，噴涂之后通過第二染箱內部的風干裝置對魚鉤進行風干，風干后放置盤被轉動桿帶動至安裝板下方，電磁鐵停止運作，魚鉤掉落至放置槽內，放置盤轉動至空余處，進而實現魚鉤的充分染色。

技術特征：

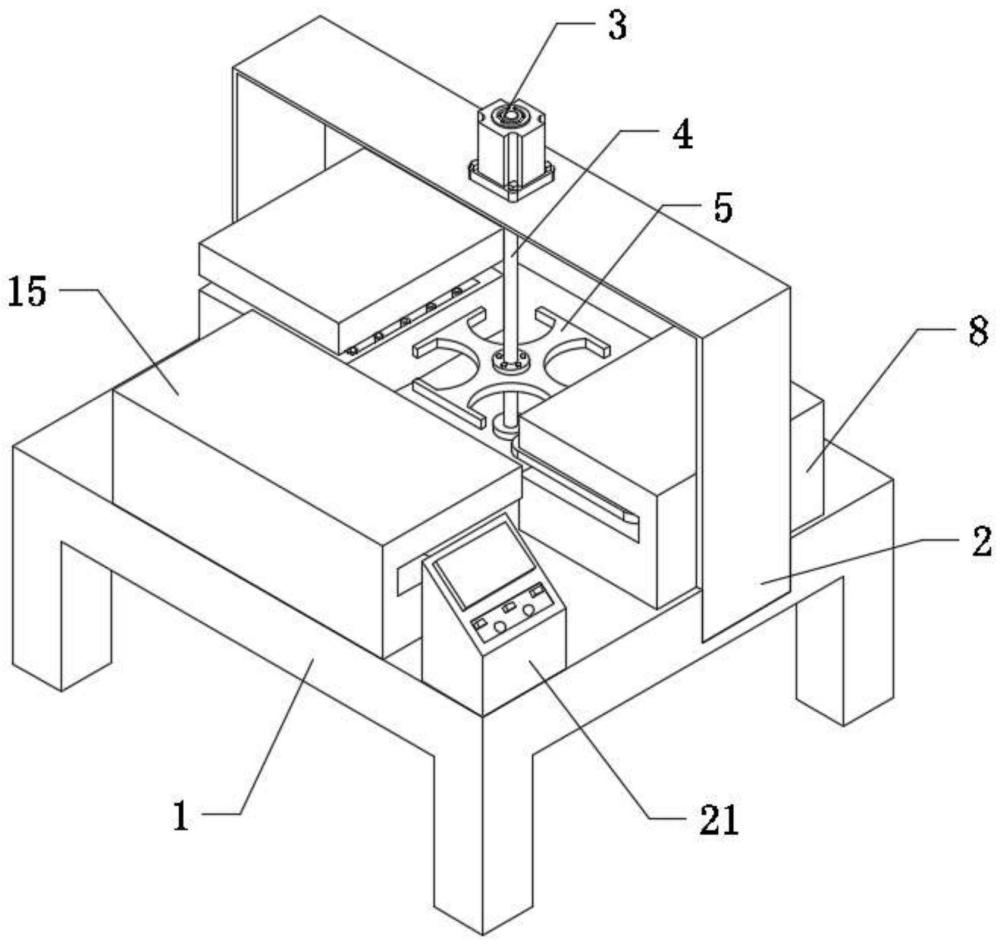

1.一種魚鉤生產染色裝置，包括工作臺(1)、轉動裝置、主染色裝置、烘干裝置和副染色裝置，其特征在于：所述工作臺(1)的頂面安裝有控制臺(21)和支架(2)，所述主染色裝置和烘干裝置分別安裝于工作臺(1)的頂面，所述轉動裝置位于工作臺(1)的表面的中心位置，所述主染色裝置、烘干裝置和副染色裝置分別位于轉動裝置的四周；

2.根據權利要求1所述的一種魚鉤生產染色裝置，其特征在于：所述安裝板(13)和第二染箱(12)相對的一側互不接觸。

3.根據權利要求1所述的一種魚鉤生產染色裝置，其特征在于：所述主染色裝置包括第一染箱(8)，所述第一染箱(8)安裝于工作臺(1)的頂面上，所述第一染箱(8)的側壁與支架(2)的側壁相接觸，所述第一染箱(8)的側壁朝向轉動裝置的一側開設有染料槽(9)，所述染料槽(9)的上方開設有凹槽(10)，所述凹槽(10)的頂面安裝有多組噴頭(11)。

4.根據權利要求3所述的一種魚鉤生產染色裝置，其特征在于：所述主染色裝置和副染色裝置分別位于支架(2)的內壁上且相對設置。

5.根據權利要求4所述的一種魚鉤生產染色裝置，其特征在于：所述烘干裝置包括烘干箱(15)，所述烘干箱(15)與工作臺(1)的頂面固定安裝，所述烘干箱(15)的兩側側壁分別開設有散熱孔(20)，所述烘干箱(15)下方的內部開設有空腔(18)，所述烘干箱(15)上方的底面安裝有烘干網(17)，所述空腔(18)的內部安裝有多組風機(19)，多組所述風機(19)的出風口與烘干箱(15)上方的烘干網(17)相互貫通，所述烘干網(17)的下方位于烘干箱(15)的側壁上開設有用于轉動裝置安放的烘干槽(16)。

6.根據權利要求5所述的一種魚鉤生產染色裝置，其特征在于：所述轉動裝置包括電機(3)，所述電機(3)安裝于支架(2)的頂面中部，所述電機(3)的輸出軸貫穿支架(2)的頂面與轉動桿(4)的頂端鍵連接，所述轉動桿(4)的底端通過軸承座與工作臺(1)的頂面固定安裝，所述轉動桿(4)的側壁安裝有轉動盤(5)，所述轉動盤(5)的其中一組側壁安裝有放置盤(6)，所述放置盤(6)的表面開設有用于放置魚鉤的放置槽(7)。

技術總結
本技術公開了一種魚鉤生產染色裝置，包括工作臺、轉動裝置、主染色裝置、烘干裝置和副染色裝置，所述轉動裝置位于工作臺的表面的中心位置，所述主染色裝置、烘干裝置和副染色裝置分別位于轉動裝置的四周，本技術通過設置安裝板和第二染箱，當轉動裝置帶動放置盤進入到安裝板的下方，電磁鐵啟動將魚鉤吸附到電磁鐵的表面，同時放置盤被帶動至烘干裝置的下方，第二染箱內部向上的噴頭對電磁鐵表面的魚鉤進行二次噴涂染色，噴涂之后通過第二染箱內部的風干裝置對魚鉤進行風干，風干后放置盤被轉動桿帶動至安裝板下方，電磁鐵停止運作，魚鉤掉落至放置槽內，放置盤轉動至空余處，進而實現魚鉤的充分染色。

技術研發人員：占晉裕,占鑫輝
受保護的技術使用者：江西鄱湖漁具有限公司
技術研發日：20240312
技術公布日：2025/4/28
