本技術涉及提濃，具體為一種前驅體合成的內置提濃裝置。

背景技術：

1、鋰離子電池所使用的三元正極材料具有容量高、壽命長、成本相對較低、安全性好等優點；其前驅體制備的主要方法目前是利用共沉淀法，將金屬鎳鈷錳溶液加入到反應釜當中，與氨、堿混合，生成氫氧化物沉淀得到。在前驅體合成過程中，體系的固含量對前驅體形貌、振實密度、比表面積影響較大，繼而影響正極材料的性能。

2、現有專利(公告號：cn202222889793.x)公開的一種內置提濃裝置的反應釜，屬于正極材料前驅體制備技術領域，以解決釜外提濃易導致整個體系波動，生產控制不便的問題，該反應釜的釜體外設有與攪拌軸連接的電機；釜體內設置攪拌軸及其葉片；釜體內設有至少一個環管，環管頂部貫通設有若干微孔過濾器，環管一側通過循環管連接在釜體內壁上，環管與循環管的一端貫通連接，循環管另一端穿出釜體側壁后通過管路與釜體連接，管路上設有離心泵和母液出口，其通過微孔過濾器對結構簡單，改造方便，配件中的微孔過濾器作為耗材成本低，改造后設備運行可靠，為原有合成體系的生產控制提供了極為穩定的運行條件。

3、但是上述的技術方案仍存在一定的缺陷，微孔過濾器為內置連接安裝，發生堵塞在清洗、反吹或反洗等手段都無法有效解決時，生產進程就會暫停，甚至需要將反應釜物料放空進行維護，嚴重影響生產的進度甚至產品品質，為此，提出一種前驅體合成的內置提濃裝置。

技術實現思路

1、基于此，本實用新型的目的是提供一種前驅體合成的內置提濃裝置，以解決上述背景中提出的技術問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種前驅體合成的內置提濃裝置，包括反應釜，所述反應釜的頂端連通有多組連接管，所述反應釜的內壁固定連接有多組防護套，所述防護套的側壁開設有開口，所述連接管的內壁套設有延伸至防護套內部的過濾管，所述連接管的頂端螺紋連接有密封蓋，多組所述連接管之間連通有環形管。

3、作為本實用新型的一種前驅體合成的內置提濃裝置優選技術方案，所述反應釜的頂端固定連接有電機，所述電機的輸出端固定連接有延伸至反應釜內部的轉軸，所述轉軸位于反應釜內部的一端固定連接有多組攪拌桿。

4、作為本實用新型的一種前驅體合成的內置提濃裝置優選技術方案，一組所述連接管的側壁連通有出清管，所述出清管的末端連通至水泵的輸入端，所述水泵的輸出端連通有回流管。

5、作為本實用新型的一種前驅體合成的內置提濃裝置優選技術方案，所述回流管的側壁連通有排放管，所述排放管上串聯有一組閥門，所述出清管和回流管上分別連通有另一組閥門。

6、作為本實用新型的一種前驅體合成的內置提濃裝置優選技術方案，另一組所述連接管的側壁連通有清洗管，所述清洗管的末端連通有分流板，所述分流板的側壁連通有氣管，所述分流板的側壁連通有位于氣管旁邊的水管。

7、作為本實用新型的一種前驅體合成的內置提濃裝置優選技術方案，所述反應釜的頂端連接有加料口，所述反應釜的底端連通有出料口。

8、綜上所述，本實用新型主要具有以下有益效果：

9、1.本實用新型通過轉動打開密封蓋，使得在過濾管堵塞并且反洗反吹無法解決時可以直接將過濾管取出，然后將新的過濾管插入連接管內部，即可解決過濾管堵塞的問題，在上述過程中反應釜內部無須停止生產工作，使得生產效率得到提高，并且防護套套設在過濾管的外部，使得過濾管不會受到過度的碰撞，從而提高了過濾管的使用壽命；

10、2.本實用新型通過水泵將過濾后的液體抽入到回流管內部，通過控制回流管和排放管上的閥門開度即可便捷控制排放流量和輝夜流量，使得提濃裝置的操作更加簡單，并且清洗管同時與氣管以及水管連通，使得在對過濾管進行清理時可以選擇多種清潔方式，從而使得過濾管得到充分的清潔，提高過濾管的使用壽命。

技術特征：

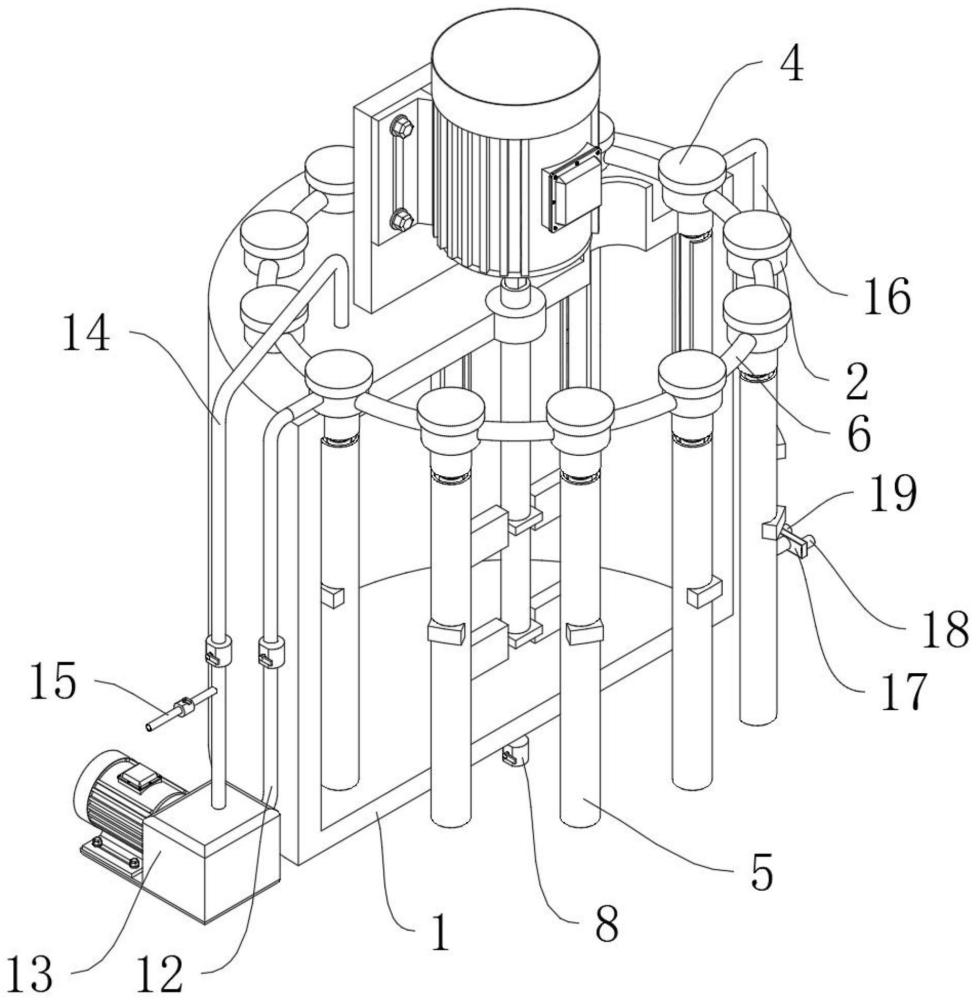

1.一種前驅體合成的內置提濃裝置，包括反應釜(1)，其特征在于：所述反應釜(1)的頂端連通有多組連接管(2)，所述反應釜(1)的內壁固定連接有多組防護套(5)，所述防護套(5)的側壁開設有開口，所述連接管(2)的內壁套設有延伸至防護套(5)內部的過濾管(3)，所述連接管的頂端螺紋連接有密封蓋(4)，多組所述連接管(2)之間連通有環形管(6)。

2.根據權利要求1所述的一種前驅體合成的內置提濃裝置，其特征在于：所述反應釜(1)的頂端固定連接有電機(9)，所述電機(9)的輸出端固定連接有延伸至反應釜(1)內部的轉軸(10)，所述轉軸(10)位于反應釜(1)內部的一端固定連接有多組攪拌桿(11)。

3.根據權利要求1所述的一種前驅體合成的內置提濃裝置，其特征在于：一組所述連接管(2)的側壁連通有出清管(12)，所述出清管(12)的末端連通至水泵(13)的輸入端，所述水泵(13)的輸出端連通有回流管(14)。

4.根據權利要求3所述的一種前驅體合成的內置提濃裝置，其特征在于：所述回流管(14)的側壁連通有排放管(15)，所述排放管(15)上串聯有一組閥門，所述出清管(12)和回流管(14)上分別連通有另一組閥門。

5.根據權利要求1所述的一種前驅體合成的內置提濃裝置，其特征在于：另一組所述連接管(2)的側壁連通有清洗管(16)，所述清洗管(16)的末端連通有分流板，所述分流板的側壁連通有氣管(17)，所述分流板的側壁連通有位于氣管(17)旁邊的水管(18)。

6.根據權利要求1所述的一種前驅體合成的內置提濃裝置，其特征在于：所述反應釜(1)的頂端連接有加料口(7)，所述反應釜(1)的底端連通有出料口(8)。

技術總結
本技術公開了一種前驅體合成的內置提濃裝置，涉及提濃技術領域，包括反應釜，所述反應釜的頂端連通有多組連接管，所述反應釜的內壁固定連接有多組防護套，所述防護套的側壁開設有開口，所述連接管的內壁套設有延伸至防護套內部的過濾管，所述連接桿的頂端螺紋連接有密封蓋，多組所述連接管之間連通有環形管。本技術通過轉動打開密封蓋，使得在過濾管堵塞并且反洗反吹無法解決時可以直接將過濾管取出，然后將新的過濾管插入連接管內部，即可解決過濾管堵塞的問題，在上述過程中反應釜內部無須停止生產工作，使得生產效率得到提高，并且防護套套設在過濾管的外部，使得過濾管不會受到過度的碰撞，從而提高了過濾管的使用壽命。

技術研發人員：向光澤,李爽,羅俊財,何銘晨,姜銀華,葛樂,高晗
受保護的技術使用者：深圳澳睿新能源科技有限公司
技術研發日：20240315
技術公布日：2025/4/28
