本申請涉及一種卷繞帶分切設備，具體涉及一種分切邊壓緊裝置、分切設備及電池生產系統。

背景技術：

1、分切設備通過分切刀將卷繞帶分切成兩部分，通過收卷輥將分切的卷繞帶卷繞。目前存在的問題是卷繞帶分切后，卷繞帶的裁切邊不平整，容易出現“飛邊”的現象(裁切的邊緣出現近似于波浪的形狀)。

技術實現思路

1、鑒于上述問題，本申請提供一種分切邊壓緊裝置、分切設備及電池生產系統，可以改善分切設備的分切時出現飛邊的問題。

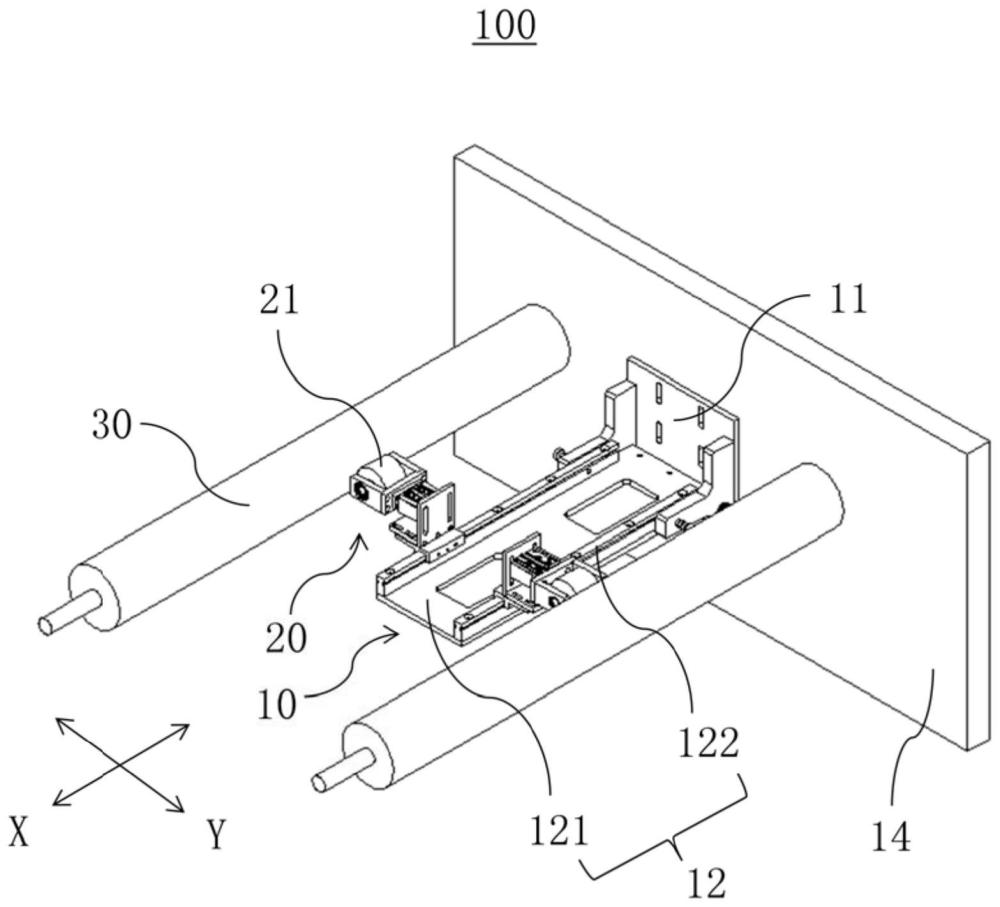

2、第一方面，本申請提供了一種分切邊壓緊裝置，包括：

3、安裝座組件；

4、兩個壓輪組件，分別與安裝座組件連接，壓輪組件包括壓輪，壓輪能夠繞第一方向相對安裝座組件轉動，兩個壓輪組件的壓輪的軸線相互平行且沿第二方向間隔設置；

5、過輥，兩個壓輪組件背離彼此的一側分別設有過輥，過輥與安裝座組件轉動連接，過輥與壓輪用于共同夾持裁切帶的裁切邊，過輥的軸線被配置為與壓輪的軸線平行；

6、其中，第一方向為壓輪的軸線方向，第二方向與第一方向相垂直。

7、在使用過程中，兩個壓輪組件的每個壓輪與每個過輥共同將分切后的卷繞帶的切邊夾持，能夠將裁切帶裁切后產生的切邊碾壓，使其變的更加平整，從而使裁切后的卷繞帶更加平整。

8、在一些實施例中，壓輪組件沿第一方向相對安裝座組件的位置可調，壓輪的長度小于過輥的長度。

9、不同規格的卷繞帶裁切位置可能不同，切邊的位置也可能不同，壓輪組件沿第一方向相對安裝座的連接位置可調，可適應不同規格的卷繞帶的整形，從而提高分切邊壓緊裝置的使用范圍。

10、在一些實施例中，壓輪組件還包括：

11、活動部件，與安裝座組件沿第一方向滑動連接，活動部件轉動連接有壓輪；

12、鎖緊件，活動部件通過鎖緊件與安裝座組件鎖接，并具有能夠使活動部件沿第一方向相對安裝座組件滑動的解鎖狀態，以及使活動部件相對安裝座組件固定的鎖止狀態。

13、通過鎖緊件將活動部件鎖緊于安裝座組件上，在壓輪與過輥對裁切帶的裁切邊整形時，可以防止活動部件相對安裝座組件發生相對移動，以提高整形效果。

14、在一些實施例中，安裝座組件設有沿第一方向延伸的第一導向結構，活動部件設有沿第一方向延伸的第二導向結構，第一導向結構與第二導向結構沿第一方向滑動連接，活動部件設有螺紋孔，鎖緊件與螺紋孔螺紋連接，且鎖緊件能夠與第一導向結構抵靠。

15、由此，通過鎖緊件的轉動，能夠使鎖緊件與第一導向結構抵靠，以阻止活動部件相對安裝座組件移動，當鎖緊件反向轉動時，使鎖緊進能夠與第一導向結構不抵靠，以使活動部件能夠相對安裝座組件滑動，以實現鎖緊件對活動部件的解鎖和鎖緊動作，從而方便壓輪工作時對裁切邊的整形以及壓輪的壓緊位置的調整。

16、在一些實施例中，第一導向結構包括導軌，第二導向結構包括導向槽，螺紋孔貫通導向槽的內壁。由此，通過轉動鎖緊件，能夠實現鎖緊件與導軌的抵接，或鎖緊件與導軌的間隔設置，從而實現活動部件的固定以及活動部件相對第一導向結構的相對滑動。

17、在一些實施例中，活動部件還包括：

18、輪座，轉動連接有壓輪；

19、驅動安裝構件，與安裝座組件沿第一方向滑動連接；

20、驅動機構，設置于驅動安裝構件，并與輪座驅動連接，用于驅動輪座沿第二方向相對安裝座組件移動。

21、驅動機構驅動輪座移動，使輪座能夠與過輥共同將裁切帶夾持，通過驅動機構的設置，能夠使裁切帶具有一定的夾持力，以提高裁切邊的整形效果。

22、在一些實施例中，安裝座組件包括：

23、支座構件；

24、翻轉構件，分別兩個壓輪組件連接，翻轉構件具有第一連接位和第二連接位，第一連接位和第二連接位沿第一方向間隔設置，第一連接位與支座構件轉動連接，并形成有第一轉動軸線，第一轉動軸線與壓輪的軸線垂直，第一轉動軸線與兩個壓輪的軸線所在平面平行，或位于平面上；

25、卡接件，設置于所述支座構件，所述卡接件具有卡接部，所述卡接部能夠相對支座構件活動，且卡接件具有與翻轉構件卡接的第一移動位置，以及能夠使翻轉構件相對支座構件轉動的第二移動位置。

26、對于一些比較厚的裁切帶，裁切時不會產生“飛邊”或產生較小的“飛邊”，可以不通過壓輪壓緊進行整形，也可以滿足工藝需求，此時可將卡接件移動至第二移動位置，使壓輪翻轉一定角度，裁切帶繞過過輥直接進行收卷即可，而對于一些較薄的裁切帶，裁切時容易產生“飛邊”，需將翻轉構件移動至與過輥相對的位置，將卡接件移動至第一移動位置，使翻轉構件與支座構件卡接，通過壓輪和過輥對裁切邊進行整形，從而滿足不同材料的裁切需求。

27、在一些實施例中，第二連接位設有第一插孔，支座構件設有第二插孔，第一插孔的深度方向和第二插孔二者的深度方向分別與第一轉動軸線平行，卡接件穿設于第二插孔內，且卡接部能夠沿第二插孔的軸線方向相對支座構件移動，并在第二插孔和第一插孔之間切換位置。

28、由此，通過移動卡接件，可實現翻轉構件的解鎖和鎖緊操作，以滿足不同材料的裁切需求。

29、一些實施例中，支座構件包括本體部和轉軸，本體部與轉軸轉動連接，轉軸的軸線形成第一轉動軸線，翻轉構件與轉軸連接。由此，通過轉軸能夠實現翻轉構件與支座的轉動連接。

30、第二方面，本申請提供了一種分切設備，包括第一方面的分切邊壓緊裝置。

31、由于分切設備包括上述第一方面的分切邊壓緊裝置的全部技術特征，所起效果與上述相同，在此不再贅述。

32、第三方面，本申請提供了一種電池生產系統，包括第二方面的分切設備，裁切帶包括極片。

33、由于電池生產系統包括上述第二方面的分切設備的全部技術特征，所起效果與上述相同，在此不再贅述。

34、上述說明僅是本申請技術方案的概述，為了能夠更清楚了解本申請的技術手段，而可依照說明書的內容予以實施，并且為了讓本申請的上述和其它目的、特征和優點能夠更明顯易懂，以下特舉本申請的具體實施方式。

技術特征：

1.一種分切邊壓緊裝置，其特征在于，包括：

2.根據權利要求1所述的分切邊壓緊裝置，其特征在于，所述壓輪組件沿所述第一方向相對所述安裝座組件的位置可調，所述壓輪的長度小于所述過輥的長度。

3.根據權利要求2所述的分切邊壓緊裝置，其特征在于，所述壓輪組件還包括：

4.根據權利要求3所述的分切邊壓緊裝置，其特征在于，所述安裝座組件設有沿所述第一方向延伸的第一導向結構，所述活動部件設有沿所述第一方向延伸的第二導向結構，所述第一導向結構與所述第二導向結構沿所述第一方向滑動連接，所述活動部件設有螺紋孔，所述鎖緊件與所述螺紋孔螺紋連接，且所述鎖緊件能夠與所述第一導向結構抵靠。

5.根據權利要求4所述的分切邊壓緊裝置，其特征在于，所述第一導向結構包括導軌，所述第二導向結構包括導向槽，所述螺紋孔貫通所述導向槽的內壁。

6.根據權利要求3所述的分切邊壓緊裝置，其特征在于，所述活動部件還包括：

7.根據權利要求1-6任一項所述的分切邊壓緊裝置，其特征在于，所述安裝座組件包括：

8.根據權利要求7所述的分切邊壓緊裝置，其特征在于，所述第二連接位設有第一插孔，所述支座構件設有第二插孔，所述第一插孔的深度方向和所述第二插孔的深度方向分別與所述第一轉動軸線平行，所述卡接件穿設于所述第二插孔內，且所述卡接部能夠沿所述第二插孔的軸線方向相對所述支座構件移動，并在所述第二插孔和所述第一插孔之間切換位置。

9.根據權利要求7所述的分切邊壓緊裝置，其特征在于，所述支座構件包括本體部和轉軸，所述本體部與所述轉軸轉動連接，所述轉軸的軸線形成所述第一轉動軸線，所述翻轉構件與所述轉軸連接。

10.一種分切設備，其特征在于，包括如權利要求1-9任一項所述的分切邊壓緊裝置。

11.一種電池生產系統，其特征在于，包括如權利要求10所述的分切設備，所述裁切帶包括極片。

技術總結
本申請公開了一種分切邊壓緊裝置、分切設備及電池生產系統。本申請的分切邊壓緊裝置，包括：安裝座組件；兩個壓輪組件，分別與安裝座組件連接，壓輪組件包括壓輪，壓輪能夠繞第一方向相對安裝座組件轉動，兩個壓輪組件的壓輪的軸線相互平行且沿第二方向間隔設置；過輥，兩個壓輪組件背離彼此的一側分別設有過輥，過輥與安裝座組件轉動連接，過輥與壓輪用于共同夾持裁切帶的裁切邊，過輥的軸線被配置為與壓輪的軸線平行；第一方向為壓輪的軸線方向，第二方向與第一方向相垂直。兩個壓輪組件的每個壓輪與每個過輥共同將分切后的卷繞帶的切邊夾持，能夠將裁切帶裁切后產生的切邊碾壓，使其變的更加平整，從而使裁切后的卷繞帶更加平整。

技術研發人員：李日龍,曹黎明
受保護的技術使用者：福鼎時代新能源科技有限公司
技術研發日：20240430
技術公布日：2025/4/28
