本技術涉及hvlp噴槍的領域，具體涉及一種帶鎖定結構的hvlp噴槍。

背景技術：

1、hvlp(高容量低壓力)噴涂系統產生低壓高容量的空氣流，以將諸如涂料、水、油、污漬、油劑、涂層、溶劑和溶液等的流體噴霧施加至所需表面。現有的hvlp噴槍普遍采用料壺(噴壺)安裝在機殼上部的布置形式，由于扳機缺乏鎖定結構，導致噴槍在通電前，因上次使用后扳機沒有鎖定，在下次按動扳機時，桶內有剩余壓力但壓力又不足，噴槍噴出的油漆壓力未達到噴涂工作要求，進而造成非常不好的噴漆情況，影響噴涂體驗。

技術實現思路

1、本實用新型的目的在于克服現有技術存在的不足，而提供一種帶鎖定結構的hvlp噴槍，使得扳機在鎖定狀態下不會有油漆噴出。

2、本實用新型的目的是通過如下技術方案來完成的：這種帶鎖定結構的hvlp噴槍，包括：

3、機殼組件，由左機殼和右機殼扣合而成，機殼組件上貫通開設一條安裝通道，機殼組件內設置電機組件和開關；

4、噴槍主體，固定在機殼組件上部，在噴槍主體下部設置扳機；

5、扳機觸桿，其一端通過彈簧滑動設置在機殼組件內，其另一端穿出機殼組件后抵在扳機上；

6、扳機鎖桿，滑動設置在安裝通道內，使扳機鎖桿在鎖定位置和開啟位置之間滑動，扳機鎖桿上設置觸發塊和擋止塊；以及

7、電池包，與開關和電機組件電連接，開關用于控制電池包通、斷電，從而控制電機組件啟、停；

8、當扳機鎖桿位于鎖定位置時，通過擋止塊阻擋扳機觸桿，使扳機保持不動；當扳機鎖桿處于開啟位置時，擋止塊越過扳機觸桿，解除對扳機的阻擋，同時觸發塊接觸開關，啟動電機組件。

9、作為進一步的技術方案，所述機殼組件內設有滑槽，用于滑動安裝扳機觸桿。

10、作為進一步的技術方案，所述扳機觸桿具有第一端面以及與第一端面相對的第二端面，第一端面用于抵觸扳機，第二端面用于接觸擋止塊。

11、作為進一步的技術方案，所述機殼組件內靠近第二端面處設置彈簧支撐板，彈簧一端頂在彈簧支撐板上，另一端套在扳機觸桿上。

12、作為進一步的技術方案，所述電池包通過電池包插腳分別與開關和電機組件電連接。

13、作為進一步的技術方案，當扳機鎖桿處于開啟位置時，扳機鎖桿上的觸發塊與開關的觸頭接觸，使開關開啟。

14、本實用新型的有益效果為：

15、1、在扳機上增加鎖定結構，扳機必須在鎖定結構開啟的狀態下才能扣動，避免油漆在壓力未達到噴涂要求的狀態下噴出，提升噴涂質量；

16、2、鎖定結構開啟的同時觸發開關，隨即啟動電機組件，使電機組件在噴涂開始之前就進入工作，預留加壓時間；

17、3、電機組件只有在鎖定結構開啟時才進入工作，鎖定結構未開啟時電機不通電，避免造成浪費。

技術特征：

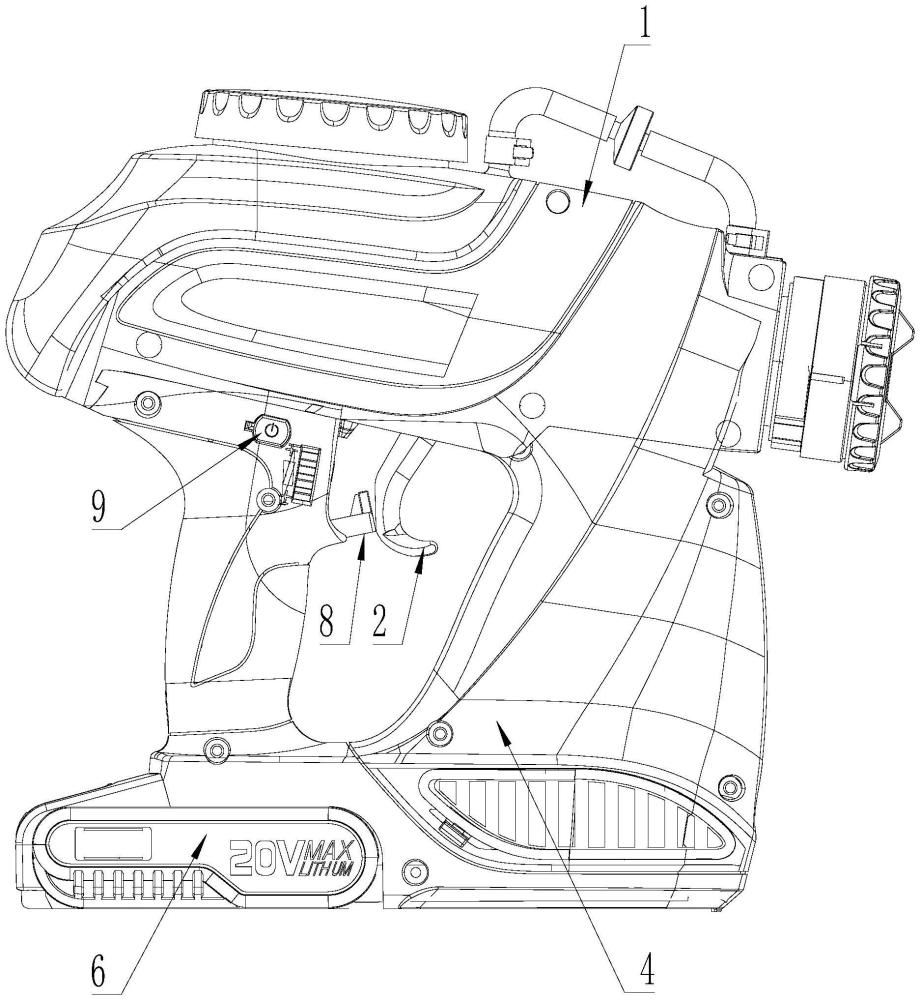

1.一種帶鎖定結構的hvlp噴槍，其特征在于，包括：

2.根據權利要求1所述的帶鎖定結構的hvlp噴槍，其特征在于：所述機殼組件(4)內設有滑槽(16)，用于滑動安裝扳機觸桿(8)。

3.根據權利要求1所述的帶鎖定結構的hvlp噴槍，其特征在于：所述扳機觸桿(8)具有第一端面(19)以及與第一端面(19)相對的第二端面(20)，第一端面(19)用于抵觸扳機(2)，第二端面(20)用于接觸擋止塊(15)。

4.根據權利要求3所述的帶鎖定結構的hvlp噴槍，其特征在于：所述機殼組件(4)內靠近第二端面(20)處設置彈簧支撐板(17)，彈簧(7)一端頂在彈簧支撐板(17)上，另一端套在扳機觸桿(8)上。

5.根據權利要求1所述的帶鎖定結構的hvlp噴槍，其特征在于：所述電池包(6)通過電池包插腳(5)分別與開關(10)和電機組件(3)電連接。

6.根據權利要求1所述的帶鎖定結構的hvlp噴槍，其特征在于：當扳機鎖桿(9)處于開啟位置時，扳機鎖桿(9)上的觸發塊(14)與開關(10)的觸頭(18)接觸，使開關(10)開啟。

技術總結
本技術公開了一種帶鎖定結構的HVLP噴槍，涉及HVLP噴槍領域，包括機殼組件，機殼組件上貫通開設一條安裝通道，機殼組件內設置電機組件和開關；噴槍主體，固定在機殼組件上部，在噴槍主體下部設置扳機；扳機觸桿，一端通過彈簧滑動設置在機殼組件內，另一端穿出機殼組件后抵在扳機上；扳機鎖桿，滑動設置在安裝通道內，使扳機鎖桿在鎖定位置和開啟位置之間滑動，扳機鎖桿上設置觸發塊和擋止塊；以及電池包，與開關和電機組件電連接，開關用于控制電池包通、斷電，從而控制電機組件啟、停。本技術在扳機上增加鎖定結構，扳機必須在鎖定結構開啟的狀態下才能扣動，避免油漆在壓力未達到噴涂要求的狀態下噴出，提升噴涂質量。

技術研發人員：朱發榮,嚴國民
受保護的技術使用者：杭州科龍電器工具有限公司
技術研發日：20240611
技術公布日：2025/4/24
