本技術涉及反應罐溫度控制，具體是一種反應罐冷卻裝置。

背景技術：

1、在化工工藝中，基于反應中需要對內部環境進行快速降溫，常見使用帶降溫結構的反應釜。大部分反應釜的降溫結構是從外壁上加裝螺旋纏繞的冷水管道。通過通入車間內的冷水系統，對整個裝置進行降溫。這種降溫結構需要在設備生產的時候就進行一體固定的加工，將蛇管螺旋纏繞在罐體外，并進行焊接固定。由于纏繞的路徑長，加工過程非常耗時費力。而且加工后冷水管無法拆除，且冷水管是單一的流向，流體的流徑很長且坡度緩慢，一旦內部存在結垢、沉積問題，無法對內部進行及時的處理，導致冷卻效果大打折扣。故現有帶冷卻功能的反應釜，在存在類似問題的時候，只能是對整個反應釜進行處理，造成設備損耗成本高。

技術實現思路

1、本實用新型的目的在于提供一種反應罐冷卻裝置，它能夠對反應容器進行冷卻，且能夠在不影響反應罐的使用下進行安裝和拆卸。

2、本實用新型為實現上述目的，通過以下技術方案實現：

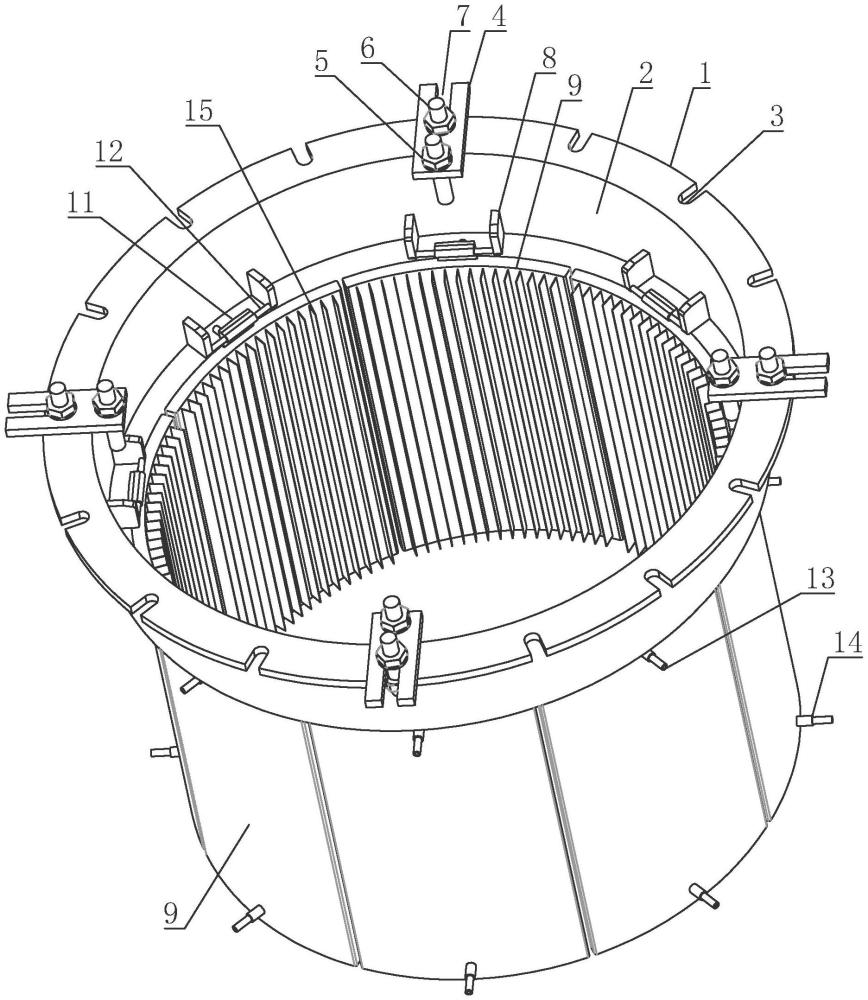

3、一種反應罐冷卻裝置，包括環形盤，所述環形盤的內圈固定有向下豎直延伸的安裝筒，所述安裝筒的下方設有相對其環形陣列的散熱片，所述散熱片為與安裝筒同軸的弧形片，所述散熱片的內部設有與其形狀相適應的弧形的空腔，所述散熱片的外壁上分別設有出水接頭和進水接頭，所述散熱片的里側弧形內壁上設有與其固定的翅片，所述翅片為長條形金屬薄片，且其長度方向與散熱片的軸向一致。

4、所述散熱片的頂側與安裝筒內壁的下部鉸接。

5、所述翅片所在的平面與散熱片的徑向對應，當所述散熱片為豎直狀態時，所述翅片的內側側邊用于與反應罐的外壁相接觸。

6、所述安裝筒內壁靠近底側位置設有鉸接座，所述鉸接座的數量與散熱片對應且相對環形盤等距離陣列，所述散熱片的頂側居中的設有凸塊，所述凸塊上貫穿固定有與鉸接座轉動連接的鉸接軸。

7、所述環形盤上可拆卸的設有多個安裝座，所述安裝座的外端設有條型孔，且所述安裝座的內端設有安裝孔，所述環形盤的外側周面上環形陣列有多個安裝槽，所述安裝槽的槽寬與條型孔寬度一致，所述安裝孔貫穿有第一雙頭螺栓，所述條型孔和安裝槽內同時貫穿有第二雙頭螺栓。

8、還包括底座，所述底座內徑與散熱片外側周面相適應的限位筒，所述限位筒的內壁上設有環形凸臺，所述限位筒的底部固定有支腿。

9、所述進水接頭設置在散熱片的底部，所述出水接頭設置在散熱片的上部。

10、所述進水接頭設置在散熱片的底部，所述出水接頭設置在散熱片的上部，且所述環形凸臺到限位套頂部的距離小于進水接頭到散熱片底側的距離。

11、所述限位筒內壁上設有柔性襯套。

12、對比現有技術，本實用新型的有益效果在于：

13、本冷卻裝置散熱通過翅片實現高效率的熱交換，具有很好的冷卻效果。且可以獨立于反應容器而存在，可以在不影響反應容器使用的情況下進行安裝和拆卸。通過整片空腔容納冷水，相比蛇形長管線能夠大大降低流通問題，且易于維護，即便裝置出現問題，也可以通過單獨維護冷卻裝置而解決，不影響反應罐的使用壽命，降低了運維成本。

技術特征：

1.一種反應罐冷卻裝置，其特征在于，包括環形盤，所述環形盤的內圈固定有向下豎直延伸的安裝筒，所述安裝筒的下方設有相對其環形陣列的散熱片，所述散熱片為與安裝筒同軸的弧形片，所述散熱片的內部設有與其形狀相適應的弧形的空腔，所述散熱片的外壁上分別設有出水接頭和進水接頭，所述散熱片的里側弧形內壁上設有與其固定的翅片，所述翅片為長條形金屬薄片，且其長度方向與散熱片的軸向一致。

2.根據權利要求1所述一種反應罐冷卻裝置，其特征在于，所述散熱片的頂側與安裝筒內壁的下部鉸接。

3.根據權利要求2所述一種反應罐冷卻裝置，其特征在于，所述翅片所在的平面與散熱片的徑向對應，當所述散熱片為豎直狀態時，所述翅片的內側側邊用于與反應罐的外壁相接觸。

4.根據權利要求2所述一種反應罐冷卻裝置，其特征在于，所述安裝筒內壁靠近底側位置設有鉸接座，所述鉸接座的數量與散熱片對應且相對環形盤等距離陣列，所述散熱片的頂側居中的設有凸塊，所述凸塊上貫穿固定有與鉸接座轉動連接的鉸接軸。

5.根據權利要求1所述一種反應罐冷卻裝置，其特征在于，所述環形盤上可拆卸的設有多個安裝座，所述安裝座的外端設有條型孔，且所述安裝座的內端設有安裝孔，所述環形盤的外側周面上環形陣列有多個安裝槽，所述安裝槽的槽寬與條型孔寬度一致，所述安裝孔貫穿有第一雙頭螺栓，所述條型孔和安裝槽內同時貫穿有第二雙頭螺栓。

6.根據權利要求1所述一種反應罐冷卻裝置，其特征在于，還包括底座，所述底座內徑與散熱片外側周面相適應的限位筒，所述限位筒的內壁上設有環形凸臺，所述限位筒的底部固定有支腿。

7.根據權利要求1所述一種反應罐冷卻裝置，其特征在于，所述進水接頭設置在散熱片的底部，所述出水接頭設置在散熱片的上部。

8.根據權利要求6所述一種反應罐冷卻裝置，其特征在于，所述進水接頭設置在散熱片的底部，所述出水接頭設置在散熱片的上部，且所述環形凸臺到限位套頂部的距離小于進水接頭到散熱片底側的距離。

9.根據權利要求6所述一種反應罐冷卻裝置，其特征在于，所述限位筒內壁上設有柔性襯套。

技術總結
本技術公開了一種反應罐冷卻裝置，主要涉及反應罐溫度控制技術領域。包括環形盤，所述環形盤的內圈固定有向下豎直延伸的安裝筒，所述安裝筒的下方設有相對其環形陣列的散熱片，所述散熱片為與安裝筒同軸的弧形片，所述散熱片的內部設有與其形狀相適應的弧形的空腔，所述散熱片的外壁上分別設有出水接頭和進水接頭，所述散熱片的里側弧形內壁上設有與其固定的翅片，所述翅片為長條形金屬薄片，且其長度方向與散熱片的軸向一致。本技術的有益效果在于：能夠對反應容器進行冷卻，且能夠在不影響反應罐的使用下進行安裝和拆卸。

技術研發人員：蘇紅軍,曹世川,楊彬,高洪軍,楊海峰
受保護的技術使用者：天津環麗化工有限公司
技術研發日：20240628
技術公布日：2025/4/28
