本技術涉及一種吲哚甲醇生產用反應提純設備。

背景技術：

1、吲哚甲醇主要用作有機合成中間體，醫藥中間體。用于合成托烷司瓊，抗病毒藥。需要存放在密封容器內，并放在陰涼，干燥處。儲存的地方必須遠離氧化劑。吲哚甲醇對水稍微有危害的，不要讓未稀釋或者大量產品接觸地下水，水道或者污水系統。

2、在吲哚甲醇的生產加工過程中，一般需要萃取提純工藝，以獲得雜質更少的吲哚甲醇或中間產物，在已授權的中國實用新型專利“公告號：cn220530693u，名稱：一種糠醛蒸餾提純設備”中，其通過設置的偏心結構的第一同步輪以及渦旋彈簧，使得裝置能夠利用第一同步輪間歇性與第二同步輪抵接，從而使得攪拌葉間歇性轉動，在渦旋彈簧的作用下，使得攪拌葉能夠間歇性正反轉，使得裝置能夠保證反應物充分混合，上述申請中利用攪拌葉的正反轉提高混合效率，但無論是正轉還是反轉，攪拌葉始終在同一水平面上進行轉動，導致攪拌葉附近空間的物料轉動較快，攪拌葉未涉及的空間物料轉動較難，使物料難以快速的混合均勻，即物料的攪拌方式單一，影響了物料的混合效率，同時在反應過程中，大部分物料會粘附在反應裝置內壁，需要將物料排出后才能進行清洗，同時粘附的物料難以直接被水沖洗掉，導致裝置的清潔較為困難。

技術實現思路

1、本實用新型要解決的技術問題是為了克服現有技術中的攪拌方式單一且粘附的物質需要物料排出才能清潔而導致裝置難以清洗的缺陷，提供一種吲哚甲醇生產用反應提純設備。

2、本實用新型是通過下述技術方案來解決上述技術問題：

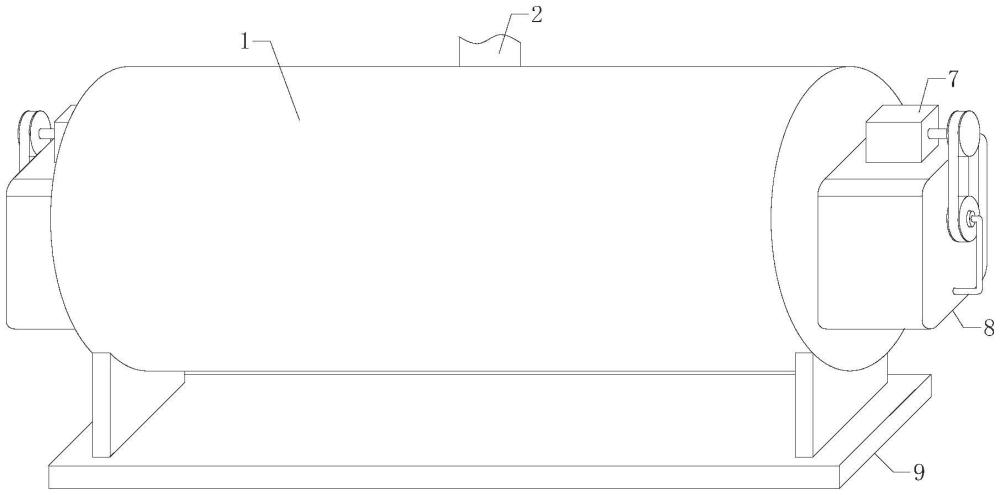

3、本實用新型提供一種吲哚甲醇生產用反應提純設備，包括加熱提純外殼和蒸餾提純管路，所述蒸餾提純管路安裝于加熱提純外殼頂部，所述加熱提純外殼側壁內部設置有加熱器件，

4、中心旋轉軸管，所述中心旋轉軸管橫向的中軸線與加熱提純外殼橫向的中軸線處于同一直線上，所述中心旋轉軸管兩端分別與加熱提純外殼側面可旋轉的貫穿連接；

5、清理部件，所述中心旋轉軸管表面連接有多個清理部件，所述清理部件在攪拌的加熱提純外殼內液體的同時對加熱提純外殼內壁進行刮清；

6、攪拌部件和傳動組件，所述加熱提純外殼內腔處設置有多個呈環形陣列分布的攪拌部件，所述攪拌部件通過傳動組件與中心旋轉軸管傳動連接，實現攪拌部件隨蒸餾提純管路的旋轉進行轉動操作；

7、驅動機構，所述中心旋轉軸管端面與驅動機構連接，所述驅動機構用于對中心旋轉軸管的旋轉提供動力。

8、在本技術方案中，利用傳動組件使攪拌部件可以隨清理部件的旋轉而進行旋轉，從而利用清理部件和攪拌部件可以在不同的位置對加熱提純外殼內的物料進行攪拌、混合，從而可快速對物料進行混合，提高混合的效率，避免提純時物料受熱不均、混合不均等影響提純的效率，同時清理部件在轉動時可對加熱提純外殼內壁進行清潔，避免物料粘附，實現攪拌和清潔同時進行，以便于提純設備的后續清洗，且清理部件、攪拌部件和傳動組件可同時使用同個驅動機構進行功能，更為節約資源。

9、較佳地，所述清理部件包括多個轉動框架和軟質刮板；

10、所述轉動框架的截面呈l型結構，所述轉動框架一端與中心旋轉軸管表面連接；

11、所述轉動框架和加熱提純外殼內壁之間的位置設置有軟質刮板，所述軟質刮板一側與轉動框架一側固定連接，所述軟質刮板另一側與加熱提純外殼內壁接觸連接。

12、在本技術方案中，利用清理部件可以對加熱提純外殼內的物料進行攪拌，同時對加熱提純外殼內壁將清潔。

13、較佳地，所述攪拌部件包括多個攪拌軸和攪拌葉，所述加熱提純外殼內壁轉動連接有多個攪拌軸，所述攪拌軸表面固接有多個攪拌葉。

14、在本技術方案中，利用攪拌部件可對加熱提純外殼內的物料進行攪拌。

15、較佳地，所述傳動組件包括齒輪環，所述齒輪環外側通過連接部與轉動框架一端連接；

16、所述齒輪環內側嚙合連接有多個呈環形陣列分布的傳動齒輪，所述傳動齒輪一側與加熱提純外殼內壁轉動連接；

17、所述傳動齒輪一側嚙合連接有攪拌齒輪，所述攪拌齒輪固接于攪拌軸表面。

18、在本技術方案中，利用傳動組件使攪拌部件可以隨清理部件的運動而進行運動。

19、較佳地，所述連接部包括隨動塊和固定軌道，所述隨動塊一側與轉動框架一端固定連接；

20、所述隨動塊內側與固定軌道表面滑動連接，所述固定軌道固定連接于加熱提純外殼內壁。

21、在本技術方案中，利用隨動塊和固定軌道可以對齒輪環進行支撐，同時不妨礙齒輪環的轉動。

22、較佳地，所述中心旋轉軸管兩端分別連接有輔助部件，所述輔助部件隨中心旋轉軸管的轉動周期性的向加熱提純外殼內部泵入氣體。

23、在本技術方案中，利用輔助部件可在攪拌物料的同時對加熱提純外殼內泵入氣體，以輔助物料的攪拌和蒸餾汽的上升，便于使蒸餾汽進入蒸餾提純管路內進行收集，同時進一步提高物料的混合效率。

24、較佳地，所述輔助部件包括安裝外殼和偏心輪，所述安裝外殼安裝于加熱提純外殼側面，所述安裝外殼側面與中心旋轉軸管可轉動的貫穿連接；

25、所述偏心輪固接于中心旋轉軸管表面，所述偏心輪下方接觸連接有按壓板；

26、所述按壓板底部連接有儲氣氣囊，所述儲氣氣囊安裝于安裝外殼內腔底部；

27、所述儲氣氣囊一側連接有固定連通管，所述固定連通管一端與中心旋轉軸管端面轉動連接。

28、較佳地，所述儲氣氣囊和中心旋轉軸管通過固定連通管連通，所述中心旋轉軸管處于加熱提純外殼內腔處的位置開設有多個連通孔。

29、在本技術方案中，利用固定連通管可以連通儲氣氣囊和中心旋轉軸管，使儲氣氣囊內的氣體可進入中心旋轉軸管內。

30、較佳地，所述儲氣氣囊下端連接有單向進氣閥，所述單向進氣閥的進口端處于安裝外殼外側。

31、在本技術方案中，利用單向進氣閥可防止加熱提純外殼內的氣體反流回儲氣氣囊內。

32、較佳地，所述按壓板遠離儲氣氣囊的一側連接有多個復位件，所述復位件一端與安裝外殼內腔頂部連接。

33、在本技術方案中，利用復位件便于使按壓板始終與偏心輪底側接觸。

34、在符合本領域常識的基礎上，上述各優選條件，可任意組合，即得本實用新型各較佳實例。

35、本實用新型的積極進步效果在于：

36、本實用新型利用傳動組件使攪拌部件可以隨清理部件的旋轉而進行旋轉，從而利用清理部件和攪拌部件可以在不同的位置對加熱提純外殼內的物料進行攪拌、混合，從而可快速對物料進行混合，提高混合的效率，避免提純時物料受熱不均、混合不均等影響提純的效率，同時清理部件在轉動時可對加熱提純外殼內壁進行清潔，避免物料粘附，實現攪拌和清潔同時進行，以便于提純設備的后續清洗，且清理部件、攪拌部件和傳動組件可同時使用同個驅動機構進行功能，更為節約資源；

37、同時中心旋轉軸管在轉動的同時可所述輔助部件運行，利用輔助部件可在攪拌物料的同時對加熱提純外殼內泵入氣體，以輔助物料的攪拌和蒸餾汽的上升，便于使蒸餾汽進入蒸餾提純管路內進行收集，同時進一步提高物料的混合效率，提高物料加熱的效率，進一步提高吲哚甲醇提純的效率。
