本技術涉及透明膠生產，尤其涉及一種提高粘性的生產設備。

背景技術：

1、傳統的透明膠生產設備在加工過程中，往往由于混合不均勻、溫度控制不準確等因素導致粘性不穩定。為了解決這些問題，新型生產設備采用了先進的攪拌系統、精確的加熱和冷卻系統以及智能控制系統。攪拌系統能夠確保原料充分混合，避免未溶解顆粒影響粘性；加熱和冷卻系統能夠精確控制溫度，保證膠水在最佳狀態下進行加工；智能控制系統則實時監控設備運行狀態，及時調整參數以保證產品粘性的穩定性和一致性。這些技術的應用顯著提高了透明膠的質量和粘性，滿足了市場對高質量產品的需求。

2、如中國實用新型專利(cn216910793u)公開了一種提高透明膠帶粘性的生產設備，其解決了以下問題：現有的透明膠帶生產設備不能夠?qū)⑼该髂z帶表面粘液吹干，提高透明膠帶黏性，同時現有的生產設備不能夠?qū)崿F(xiàn)透明膠帶的整平和膠水均勻涂抹，從而不利于透明膠帶后續的加工生產。

3、該裝置包括工作臺、放卷輥和收卷輥，工作臺的下方連接有支腿，工作臺的右上方設置有放卷輥，放卷輥的左側設置有安裝座，安裝座的頂部中心處設置有液壓缸，液壓缸的下方連接有固定板，固定板的上方連接有彈簧，固定板的下方設置有涂膠輥，安裝座的左側設置有固定座，固定座的左側設置有收卷輥。該實用新型通過風機和加熱器的設置，通過風機能夠?qū)⒓訜崞鲀?nèi)部的熱量形成熱風通過連接管和集風罩吹向涂膠加工過的透明膠帶處，從而在透明膠帶生產的隨后一到工序中運用迅速風干的技術將表面粘液吹干，增加黏性。

4、在使用上述技術時，發現現有技術中存在以下技術問題：該裝置沒有均勻吹風結構，導致在固化或冷卻過程中，透明膠的各部分受到的風量、風速不均勻，從而影響其粘性分布，進而導致某些區域粘性過強或過弱，降低產品質量,為此，我們?cè)O(shè)計一種提高粘性的生產設備，用于對上述技術問題提供另一種技術方案。

技術實現思路

1、基于此，有必要針對上述技術問題，提供一種提高粘性的生產設備，以解決上述背景技術中所提出的問題。

2、為了解決上述的技術問題，本實用新型采用了如下技術方案：

3、一種提高粘性的生產設備，包括底座，所述底座頂部的一端設置有動力結構，所述底座頂部一端靠近中點的位置設置有吹風結構，所述底座頂部的另一端靠近中點的位置設置有夾持結構，所述底座頂部的另一端設置有上膠結構。

4、作為本實用新型提供的所述的一種提高粘性的生產設備的一種優選實施方式，所述動力結構包括第一安裝板、電動機、第一轉軸、第二轉軸、第一齒輪、第二齒輪和滾輥，所述底座頂部的一端固定有第一安裝板，所述第一安裝板的一側固定有電動機，所述第一安裝板內側的上端均轉動連接有第二轉軸，所述第一安裝板內側的下端轉動連接有第一轉軸，所述電動機的輸出端和第一轉軸固定，所述第一轉軸和第二轉軸的外側均固定有滾輥，所述第二轉軸外側的一端固定有第一齒輪，所述第一轉軸外側的一端固定有第二齒輪，所述第二齒輪和第一齒輪嚙合連接。

5、作為本實用新型提供的所述的一種提高粘性的生產設備的一種優選實施方式，所述吹風結構包括凹板、伺服電機、轉輪、錐齒輪、轉桿、限位盤、第一彈簧和吹風機，所述底座頂部的一側固定有伺服電機，所述伺服電機的輸出端固定有轉輪，所述底座頂部固定有凹板，所述凹板的內側轉動連接有轉桿，所述轉桿的一側固定有錐齒輪，所述轉輪的一側和錐齒輪嚙合連接，所述轉桿的外側固定有吹風機，所述轉桿的另一側固定有限位盤，所述底座頂部的一側固定有第一彈簧，所述第一彈簧和限位盤固定，所述第一彈簧和限位盤的連接點偏離限位盤的圓心。

6、作為本實用新型提供的所述的一種提高粘性的生產設備的一種優選實施方式，所述轉輪外側的一端開設有嚙合齒，所述轉輪通過嚙合齒和錐齒輪嚙合連接，所述轉輪外側的另一端和錐齒輪不連接。

7、作為本實用新型提供的所述的一種提高粘性的生產設備的一種優選實施方式，所述夾持結構包括第二安裝板、第一電機、雙向螺桿、移動板、固定塊、轉輥和滑桿，所述底座頂部的一端固定有第二安裝板，所述第二安裝板頂部的一側固定有第一電機，所述第一電機的輸出端固定有雙向螺桿，所述雙向螺桿外側的頂部和底部均螺紋連接有移動板，兩個所述移動板相互靠近一側的兩端均固定有固定塊，兩個所述固定塊相互靠近的一側轉動連接有轉輥，所述第一電機內側的另一端固定有滑桿，兩個所述移動板均和滑桿滑動連接。

8、作為本實用新型提供的所述的一種提高粘性的生產設備的一種優選實施方式，所述上膠結構包括支撐桌、連接塊、第二電機、轉柱和凸輪，所述底座頂部的一端固定有支撐桌，所述支撐桌頂部的兩側均固定有連接塊，兩個所述連接塊相互靠近的一側轉動連接有轉柱，其中一個所述連接塊的一側固定有第二電機，所述第二電機的輸出端和轉柱固定，所述轉柱的外側固定有凸輪。

9、作為本實用新型提供的所述的一種提高粘性的生產設備的一種優選實施方式，所述上膠結構還包括上膠器、滑板和第二彈簧，兩個所述連接塊相互靠近一端的內側均滑動連接有滑板，兩個所述滑板的底部均固定有第二彈簧，兩個所述滑板相互靠近的一側固定有上膠器，所述上膠器的頂部和凸輪滑動連接。

10、可以毫無疑義的看出，通過本申請的上述的技術方案，必然可以解決本申請要解決的技術問題。

11、同時，通過以上技術方案，本實用新型至少具備以下有益效果：

12、本實用新型提供的一種提高粘性的生產設備，裝置通過動力結構的設計，使得裝置能夠帶動透明膠進行移動生產，進而能夠節省人力，提高了裝置的使用效率；

13、裝置通過吹風結構的設計，使得裝置可以確保在透明膠的固化或冷卻過程中，各個區域受到的風量、風速保持一致，從而有效提高粘性分布的均勻性，這有助于提高產品的整體性能和可靠性；

14、裝置通過夾持結構的設計，使得高效的夾持結構能夠確保透明膠在生產過程中被穩固地夾持，減少了因滑動或偏移導致的操作誤差，這種穩定性有助于提高生產精度，確保產品的一致性和高質量；

15、裝置通過上膠結構的設計，使得裝置能夠均勻地把膠水分布在透明膠帶的表面，使得膠帶的粘性更加穩定，這種穩定性有助于確保產品在各種環境下都具有可靠的粘接性能。

技術特征：

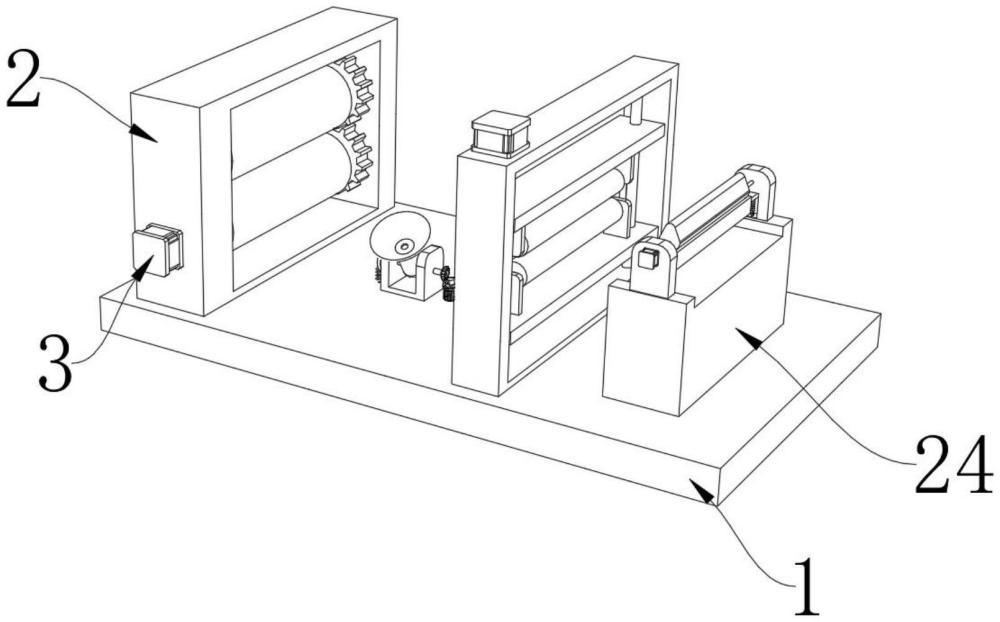

1.一種提高粘性的生產設備，包括底座(1)，其特征在于，所述底座(1)頂部的一端設置有動力結構，所述底座(1)頂部一端靠近中點的位置設置有吹風結構，所述底座(1)頂部的另一端靠近中點的位置設置有夾持結構，所述底座(1)頂部的另一端設置有上膠結構。

2.根據權利要求1所述的一種提高粘性的生產設備，其特征在于，所述動力結構包括第一安裝板(2)、電動機(3)、第一轉軸(4)、第二轉軸(5)、第一齒輪(6)、第二齒輪(7)和滾輥(8)，所述底座(1)頂部的一端固定有第一安裝板(2)，所述第一安裝板(2)的一側固定有電動機(3)，所述第一安裝板(2)內側的上端均轉動連接有第二轉軸(5)，所述第一安裝板(2)內側的下端轉動連接有第一轉軸(4)，所述電動機(3)的輸出端和第一轉軸(4)固定，所述第一轉軸(4)和第二轉軸(5)的外側均固定有滾輥(8)，所述第二轉軸(5)外側的一端固定有第一齒輪(6)，所述第一轉軸(4)外側的一端固定有第二齒輪(7)，所述第二齒輪(7)和第一齒輪(6)嚙合連接。

3.根據權利要求2所述的一種提高粘性的生產設備，其特征在于，所述吹風結構包括凹板(9)、伺服電機(10)、轉輪(11)、錐齒輪(12)、轉桿(13)、限位盤(14)、第一彈簧(15)和吹風機(16)，所述底座(1)頂部的一側固定有伺服電機(10)，所述伺服電機(10)的輸出端固定有轉輪(11)，所述底座(1)頂部固定有凹板(9)，所述凹板(9)的內側轉動連接有轉桿(13)，所述轉桿(13)的一側固定有錐齒輪(12)，所述轉輪(11)的一側和錐齒輪(12)嚙合連接，所述轉桿(13)的外側固定有吹風機(16)，所述轉桿(13)的另一側固定有限位盤(14)，所述底座(1)頂部的一側固定有第一彈簧(15)，所述第一彈簧(15)和限位盤(14)固定，所述第一彈簧(15)和限位盤(14)的連接點偏離限位盤(14)的圓心。

4.根據權利要求3所述的一種提高粘性的生產設備，其特征在于，所述轉輪(11)外側的一端開設有嚙合齒，所述轉輪(11)通過嚙合齒和錐齒輪(12)嚙合連接，所述轉輪(11)外側的另一端和錐齒輪(12)不連接。

5.根據權利要求4所述的一種提高粘性的生產設備，其特征在于，所述夾持結構包括第二安裝板(17)、第一電機(18)、雙向螺桿(19)、移動板(20)、固定塊(21)、轉輥(22)和滑桿(23)，所述底座(1)頂部的一端固定有第二安裝板(17)，所述第二安裝板(17)頂部的一側固定有第一電機(18)，所述第一電機(18)的輸出端固定有雙向螺桿(19)，所述雙向螺桿(19)外側的頂部和底部均螺紋連接有移動板(20)，兩個所述移動板(20)相互靠近一側的兩端均固定有固定塊(21)，兩個所述固定塊(21)相互靠近的一側轉動連接有轉輥(22)，所述第一電機(18)內側的另一端固定有滑桿(23)，兩個所述移動板(20)均和滑桿(23)滑動連接。

6.根據權利要求5所述的一種提高粘性的生產設備，其特征在于，所述上膠結構包括支撐桌(24)、連接塊(25)、第二電機(26)、轉柱(27)和凸輪(28)，所述底座(1)頂部的一端固定有支撐桌(24)，所述支撐桌(24)頂部的兩側均固定有連接塊(25)，兩個所述連接塊(25)相互靠近的一側轉動連接有轉柱(27)，其中一個所述連接塊(25)的一側固定有第二電機(26)，所述第二電機(26)的輸出端和轉柱(27)固定，所述轉柱(27)的外側固定有凸輪(28)。

7.根據權利要求6所述的一種提高粘性的生產設備，其特征在于，所述上膠結構還包括上膠器(29)、滑板(30)和第二彈簧(31)，兩個所述連接塊(25)相互靠近一端的內側均滑動連接有滑板(30)，兩個所述滑板(30)的底部均固定有第二彈簧(31)，兩個所述滑板(30)相互靠近的一側固定有上膠器(29)，所述上膠器(29)的頂部和凸輪(28)滑動連接。

技術總結
本技術涉及透明膠生產技術領域，尤其涉及一種提高粘性的生產設備。本技術包括底座，底座頂部的一端設置有動力結構，底座頂部一端靠近中點的位置設置有吹風結構，底座頂部的另一端靠近中點的位置設置有夾持結構，底座頂部的另一端設置有上膠結構。本技術提供的一種提高粘性的生產設備，裝置通過動力結構的設計，使得裝置能夠帶動透明膠進行移動生產，進而能夠節省人力，提高了裝置的使用效率；裝置通過吹風結構的設計，使得裝置可以確保在透明膠的固化或冷卻過程中，各個區域受到的風量、風速保持一致，從而有效提高粘性分布的均勻性，這有助于提高產品的整體性能和可靠性。

技術研發人員：王清霞,牟雨英,李海云
受保護的技術使用者：重慶海云塑膠有限公司
技術研發日：20240708
技術公布日：2025/4/28
