本技術涉及金飾加工，尤其涉及一種金飾加工的點膠裝置。

背景技術：

1、黃金首飾點膠機是一種自動化設備，專為珠寶首飾行業設計，用于在黃金首飾上精確地點涂膠水或其他粘合劑。這種機器通過精密的控制系統，能夠確保膠水的用量和位置的準確性，從而提高生產效率和產品質量。

2、然而在實際應用點膠裝置的時候，要求金飾在點膠機上能夠?qū)崿F(xiàn)定位，以免點膠裝置對金飾進行點膠加工的時候，因為誤觸而導致金飾的位置進行偏移，這樣一來，需要重新對金飾在點膠裝置上的位置進行定位和識別。

3、故而提出一種金飾加工的點膠裝置用以解決或緩解上述問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種金飾加工的點膠裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種金飾加工的點膠裝置，包括工作臺、位于工作臺上方的放置板、以及設置在工作臺與放置板之間的壓力傳感器，所述放置板上開設有若干氣孔，所述放置板的底面固定連接有若干與氣孔連通的支氣管，若干所述支氣管共同連通一根總氣管，所述總氣管連通有位于工作臺內的抽氣泵，還包括氣控電路，所述氣控電路的輸入端與壓力傳感器的輸出端耦接，所述氣控電路控制抽氣泵工作。

4、優選地，所述抽氣泵包括電機，所述氣控電路包括第一電壓比較電路、觸發電路、以及伺服電機控制器；

5、所述壓力傳感器的輸出端與第一電壓比較電路的輸入端耦接，所述壓力傳感器采集放置板上方的壓力并輸出壓力信號給予第一電壓比較電路，所述第一電壓比較電路響應于壓力信號后與判斷壓力信號大于其中的壓力基準信號后輸出第一比較信號，所述觸發電路的輸入端和輸出端分別與第一電壓比較電路的輸出端和伺服電機控制器的輸入端耦接，所述觸發電路響應于第一比較信號后控制伺服電機控制器通電，所述伺服電機控制器與電機耦接，所述電機連接電源設置。

6、優選地，所述第一電壓比較電路包括第一電壓比較器、以及若干第一電阻。

7、優選地，所述觸發電路包括第一三極管開關。

8、優選地，所述氣控電路還包括第二電壓比較電路和自鎖電路；

9、所述第二電壓比較電路的輸入端與壓力傳感器的輸出端耦接，所述壓力傳感器采集放置板上方的壓力并輸出壓力信號給予第二電壓比較電路，所述第二電壓比較電路響應于壓力信號后與判斷壓力信號大于其中的壓力基準信號后輸出第二比較信號，所述自鎖電路響應于第二比較信號后保持電機接電的狀態。

10、優選地，所述第二電壓比較電路包括第二電壓比較器、以及若干第二電阻。

11、優選地，所述自鎖電路包括繼電器、繼電器開關、以及第二三極管開關，所述第二三極管開關的基極與第二電壓比較器的輸出端耦接，所述第二三極管開關的集電極接電設置，所述第二三極管開關的發射極串聯繼電器后接地設置，所述繼電器開關受繼電器控制，所述繼電器開關串聯在電機的通路上。

12、本實用新型具有以下有益效果：

13、本實用新型在操作人員放金飾于放置板時，壓力傳感器檢測并發送信號，兩個比較電路判斷后輸出信號，觸發電路使電機工作，氣泵抽氣，氣孔產生氣流，自鎖電路保持電機工作，金飾定位穩固。

技術特征：

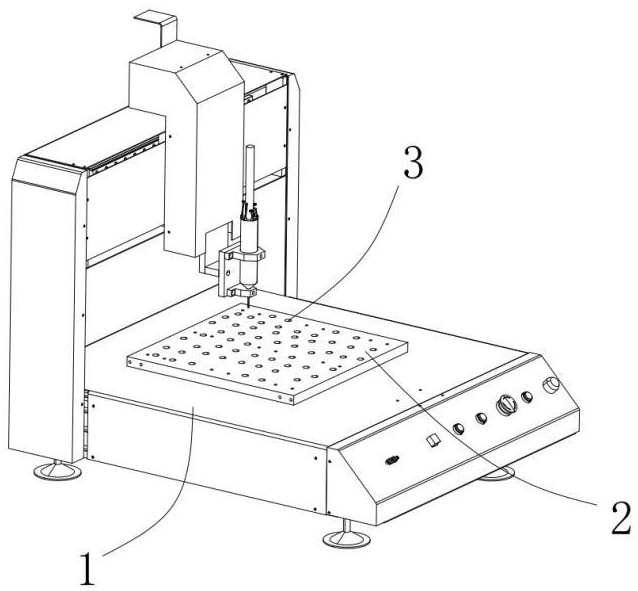

1.一種金飾加工的點膠裝置，其特征在于，包括工作臺（1）、位于工作臺（1）上方的放置板（2）、以及設置在工作臺（1）與放置板（2）之間的壓力傳感器（4），所述放置板（2）上開設有若干氣孔（3），所述放置板（2）的底面固定連接有若干與氣孔（3）連通的支氣管，若干所述支氣管共同連通一根總氣管，所述總氣管連通有位于工作臺（1）內的抽氣泵，還包括氣控電路，所述氣控電路的輸入端與壓力傳感器（4）的輸出端耦接，所述氣控電路控制抽氣泵工作。

2.根據權利要求1所述的一種金飾加工的點膠裝置，其特征在于，所述抽氣泵包括電機（8），所述氣控電路包括第一電壓比較電路（5）、觸發電路（6）、以及伺服電機（8）控制器（7）；

3.根據權利要求2所述的一種金飾加工的點膠裝置，其特征在于，所述第一電壓比較電路（5）包括第一電壓比較器、以及若干第一電阻。

4.根據權利要求2所述的一種金飾加工的點膠裝置，其特征在于，所述觸發電路（6）包括第一三極管開關。

5.根據權利要求2所述的一種金飾加工的點膠裝置，其特征在于，所述氣控電路還包括第二電壓比較電路（9）和自鎖電路（10）；

6.根據權利要求5所述的一種金飾加工的點膠裝置，其特征在于，所述第二電壓比較電路（9）包括第二電壓比較器、以及若干第二電阻。

7.根據權利要求5所述的一種金飾加工的點膠裝置，其特征在于，所述自鎖電路（10）包括繼電器、繼電器開關、以及第二三極管開關，所述第二三極管開關的基極與第二電壓比較器的輸出端耦接，所述第二三極管開關的集電極接電設置，所述第二三極管開關的發射極串聯繼電器后接地設置，所述繼電器開關受繼電器控制，所述繼電器開關串聯在電機（8）的通路上。

技術總結
本技術公開了一種金飾加工的點膠裝置，屬于金飾加工技術領域，解決了要求金飾在點膠機上能夠?qū)崿F(xiàn)定位，以免點膠裝置對金飾進行點膠加工的時候，因為誤觸而導致金飾的位置進行偏移的問題。包括工作臺、位于工作臺上方的放置板、以及設置在工作臺與放置板之間的壓力傳感器，所述放置板上開設有若干氣孔，所述放置板的底面固定連接有若干與氣孔連通的支氣管，若干所述支氣管共同連通一根總氣管，所述總氣管連通有位于工作臺內的抽氣泵，還包括氣控電路。本技術在操作人員放金飾于放置板時，壓力傳感器檢測并發送信號，兩個比較電路判斷后輸出信號，觸發電路使電機工作，氣泵抽氣，氣孔產生氣流，自鎖電路保持電機工作，金飾定位穩固。

技術研發人員：羅志,方芳,文小燕,陶麗銀,吳正軍
受保護的技術使用者：南工北匠藝術文化（深圳）有限公司
技術研發日：20240710
技術公布日：2025/4/28
