本技術涉及基于輸電鐵塔綠色噴涂材料制備用消泡結構，特別涉及一種基于輸電鐵塔綠色噴涂材料制備用消泡結構。

背景技術：

1、輸電鐵塔綠色噴涂材料主要是為了防止鐵塔受到腐蝕，同時也起到美觀和環境保護的作用。

2、目前市面上的基于輸電鐵塔綠色噴涂材料制備用消泡結構，多數在對物料進行消泡處理的過程中，是通過攪拌槳對物料接觸，對物料進行消泡處理，因攪拌槳自身的特性，在對物料攪拌的過程中，會存在一定的縫隙，導致消泡的效果較差。

技術實現思路

1、本實用新型提供一種基于輸電鐵塔綠色噴涂材料制備用消泡結構，旨在解決現有的基于輸電鐵塔綠色噴涂材料制備用消泡結構，多數在對物料進行消泡處理的過程中，是通過攪拌槳對物料接觸，對物料進行消泡處理，因攪拌槳自身的特性，在對物料攪拌的過程中，會存在一定的縫隙，導致消泡的效果較差的問題。

2、本實用新型是這樣實現的，一種基于輸電鐵塔綠色噴涂材料制備用消泡結構，包括底板，所述底板的頂部固定連接有兩個支撐架，兩個支撐架相對的一側固定連接有存儲組件，所述存儲組件的后側固定連接有真空泵本體，所述真空泵本體的后側連通有連接管，所述連接管遠離真空泵本體的一側與存儲組件的內部連通；

3、所述存儲組件包括存料桶，所述存料桶的頂部高度連接有電機本體，所述電機本體的底部固定連接有攪拌桿，所述攪拌桿的左側和右側均固定連接有框架，兩個框架的內部均固定連接有鋼絲網架，兩個框架的后側均固定連接有若干個針刺，所述存料桶的內部固定連接有若干個加熱棒，所述存料桶的底部連通有出料孔，所述存料桶的底部固定連接有出料管，所述出料管的內部螺紋連接有螺紋塊，所述螺紋塊的底部固定連接有旋鈕，所述攪拌桿的表面固定連接有絞龍。

4、為了達到對存料桶的內部導進物料的效果，作為本實用新型的一種基于輸電鐵塔綠色噴涂材料制備用消泡結構優選的，所述存料桶的頂部連通有進料板，所述存料桶的頂部連通有進料管，所述進料管的內部卡接有密封墊，所述進料板的頂部轉動連接有頂蓋。

5、為了達到便于使用者對該結構轉運的過程中，減少轉運時存料桶晃動的效果，作為本實用新型的一種基于輸電鐵塔綠色噴涂材料制備用消泡結構優選的，所述底板的底部固定連接有第一支撐塊，所述底部開設有收納槽，所述收納槽內壁的右側固定連接電動伸縮桿本體，所述電動伸縮桿本體的左側固定連接有調節板，所述調節板的底部固定連接有第二支撐塊。

6、為了達到便于使用者對電動伸縮桿本體操控，使調節板在收納槽的內壁位置調節的效果，作為本實用新型的一種基于輸電鐵塔綠色噴涂材料制備用消泡結構優選的，所述收納槽內壁的前側和后側均開設有滑動槽，所述調節板的前側和后側均固定連接有滑動塊，所述滑動塊設置于滑動槽的內部，所述滑動塊遠離調節板的一側與滑動槽的內壁接觸。

7、為了達到便于進料板和頂蓋密封的效果，作為本實用新型的一種基于輸電鐵塔綠色噴涂材料制備用消泡結構優選的，所述進料板的頂部開設有密封槽，所述頂蓋的底部固定連接有與密封槽配合使用的密封塊，所述密封塊設置于密封槽的內部，所述密封塊遠離頂蓋的一側與密封槽的內壁接觸。

8、為了達到對真空泵本體與存料桶連接的效果，作為本實用新型的一種基于輸電鐵塔綠色噴涂材料制備用消泡結構優選的，所述真空泵本體的前側固定連接有支撐板，所述支撐板遠離真空泵本體的一側與存料桶的后側固定連接。

9、為了達到便于使用者對存料桶的內部觀察的效果，作為本實用新型的一種基于輸電鐵塔綠色噴涂材料制備用消泡結構優選的，所述存料桶的前側開設有孔洞，所述孔洞的內部固定連接有透明玻璃。

10、為了達到減少第一支撐塊和第二支撐塊位置偏移的效果，作為本實用新型的一種基于輸電鐵塔綠色噴涂材料制備用消泡結構優選的，所述第一支撐塊和第二支撐塊的底部均固定連接有防滑墊，所述防滑墊的材質為硅膠。

11、與現有技術相比，本實用新型的有益效果是：

12、該基于輸電鐵塔綠色噴涂材料制備用消泡結構，通過設置底板和兩個支撐架，可以達到對存儲組件進行支撐的效果，通過設置存儲組件，可以達到對輸電鐵塔綠色噴涂材料制備的效果，通過設置真空泵本體和連接管，可以達到對存儲組件內部的氣體導出，減少存料桶內部產生氣泡的效果，通過設置存料桶、電機本體、攪拌桿、兩個框架、鋼絲網架、若干個針刺和若干個加熱棒，通過啟動若干個加熱棒，使存料桶的溫度變高，以便于對存料桶內部物料產生氣泡的效果，接著可以達到通過使用者對電機本體操控，使電機本體對攪拌桿操控，接著使攪拌桿對兩個框架操控的過程中，通過兩個框架內部的鋼絲網架對存料桶內部的物料進行接觸，接著通過鋼絲網架對物料進行消泡處理，通過設置出料孔、出料管、螺紋塊、旋鈕和絞龍，可以達到使用者在需要取用存料桶內部的物料時，使用者手動與旋鈕接觸，對旋鈕操控，使螺紋塊遠離出料管的內部，接著使用者通過提取裝置與出料管的內壁螺紋連接，接著通過使用者在對電機本體操控，使電機本體對攪拌桿操控，接著隨著攪拌桿的轉動，使攪拌桿對絞龍操控，接著使導出的物料與絞龍的表面接觸，接著通過出料孔和出料管導出存料桶的內部，以此達到減少氣泡的效果。

技術特征：

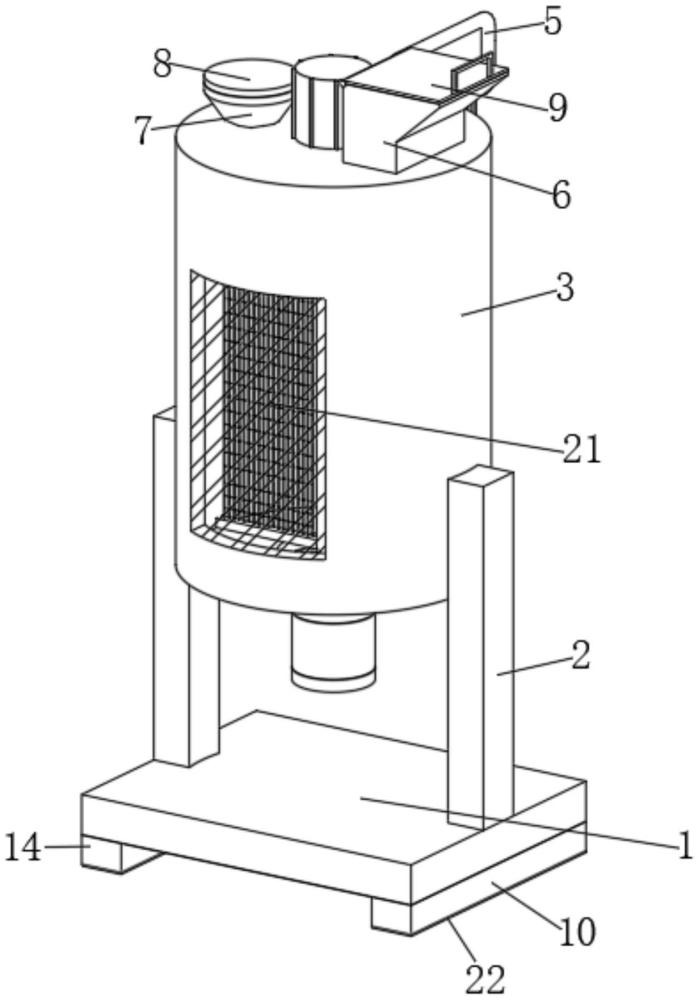

1.一種基于輸電鐵塔綠色噴涂材料制備用消泡結構，包括底板(1)，其特征在于：所述底板(1)的頂部固定連接有兩個支撐架(2)，兩個支撐架(2)相對的一側固定連接有存儲組件(3)，所述存儲組件(3)的后側固定連接有真空泵本體(4)，所述真空泵本體(4)的后側連通有連接管(5)，所述連接管(5)遠離真空泵本體(4)的一側與存儲組件(3)的內部連通；

2.根據權利要求1所述的一種基于輸電鐵塔綠色噴涂材料制備用消泡結構，其特征在于：所述存料桶(301)的頂部連通有進料板(6)，所述存料桶(301)的頂部連通有進料管(7)，所述進料管(7)的內部卡接有密封墊(8)，所述進料板(6)的頂部轉動連接有頂蓋(9)。

3.根據權利要求1所述的一種基于輸電鐵塔綠色噴涂材料制備用消泡結構，其特征在于：所述底板(1)的底部固定連接有第一支撐塊(10)，所述底部開設有收納槽(11)，所述收納槽(11)內壁的右側固定連接電動伸縮桿本體(12)，所述電動伸縮桿本體(12)的左側固定連接有調節板(13)，所述調節板(13)的底部固定連接有第二支撐塊(14)。

4.根據權利要求3所述的一種基于輸電鐵塔綠色噴涂材料制備用消泡結構，其特征在于：所述收納槽(11)內壁的前側和后側均開設有滑動槽(15)，所述調節板(13)的前側和后側均固定連接有滑動塊(16)，所述滑動塊(16)設置于滑動槽(15)的內部，所述滑動塊(16)遠離調節板(13)的一側與滑動槽(15)的內壁接觸。

5.根據權利要求2所述的一種基于輸電鐵塔綠色噴涂材料制備用消泡結構，其特征在于：所述進料板(6)的頂部開設有密封槽(17)，所述頂蓋(9)的底部固定連接有與密封槽(17)配合使用的密封塊(18)，所述密封塊(18)設置于密封槽(17)的內部，所述密封塊(18)遠離頂蓋(9)的一側與密封槽(17)的內壁接觸。

6.根據權利要求1所述的一種基于輸電鐵塔綠色噴涂材料制備用消泡結構，其特征在于：所述真空泵本體(4)的前側固定連接有支撐板(19)，所述支撐板(19)遠離真空泵本體(4)的一側與存料桶(301)的后側固定連接。

7.根據權利要求1所述的一種基于輸電鐵塔綠色噴涂材料制備用消泡結構，其特征在于：所述存料桶(301)的前側開設有孔洞(20)，所述孔洞(20)的內部固定連接有透明玻璃(21)。

8.根據權利要求3所述的一種基于輸電鐵塔綠色噴涂材料制備用消泡結構，其特征在于：所述第一支撐塊(10)和第二支撐塊(14)的底部均固定連接有防滑墊(22)，所述防滑墊(22)的材質為硅膠。

技術總結
本技術公開了一種基于輸電鐵塔綠色噴涂材料制備用消泡結構，屬于基于輸電鐵塔綠色噴涂材料制備用消泡結構技術領域，其技術方案要點包括底板，所述底板的頂部固定連接有兩個支撐架，兩個支撐架相對的一側固定連接有存儲組件，所述存儲組件的后側固定連接有真空泵本體，所述真空泵本體的后側連通有連接管，所述連接管遠離真空泵本體的一側與存儲組件的內部連通；旨在解決現有的基于輸電鐵塔綠色噴涂材料制備用消泡結構，多數在對物料進行消泡處理的過程中，是通過攪拌槳對物料接觸，對物料進行消泡處理，因攪拌槳自身的特性，在對物料攪拌的過程中，會存在一定的縫隙，導致消泡的效果較差的問題。

技術研發人員：潘成龍,荊培海,馮晶,王京平,張濤,馬麒麟,魯廣輝,鄭新,顧毅,曹福海,薄其偉
受保護的技術使用者：山東力源鐵塔制造有限公司
技術研發日：20240724
技術公布日：2025/4/28
