本技術涉及廢氣過濾，具體為一種可反洗初效板框濾芯。

背景技術：

1、隨著環保法規的日益嚴格，對廢氣排放的標準也越來越高，目前在廢氣處理中需要使用到板框濾芯，板框濾芯通過其內部的濾料層對廢氣中的顆粒物和污染物進行攔截和過濾，當廢氣通過濾芯時，顆粒物和污染物被濾料層截留，而清潔的氣體則通過濾芯排出，板框濾芯廣泛應用于工業廢氣處理領域，如化工、制藥、印刷、涂裝等行業，這些行業在生產過程中會產生大量的廢氣，需要通過有效的處理措施來降低污染物的排放。

2、目前傳統的玻璃纖維或高分子纖維初效板框濾芯在使用一段時間后，會因積塵過多而失去過濾效果，需要定期更換，這些廢棄的濾芯往往被視為固體廢物，增加了儲存和處理的壓力，隨著濾芯積塵增多，其透氣性和過濾效率會顯著降低，這不僅影響廢氣的處理效果，還可能導致處理后的廢氣排放不達標，從而增加環境污染的風險，由于濾芯堵塞，廢氣通過濾芯時的阻力增大，需要更大的風壓或風量來維持系統正常運行，工作人員需要頻繁對濾芯進行拆卸更換，頻繁的濾芯更換和維護工作不僅增加了人力成本，還涉及濾芯的采購和廢棄處理費用。

技術實現思路

1、本實用新型的目的在于提供一種可反洗初效板框濾芯，以解決上述背景技術中所提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種可反洗初效板框濾芯，包括板框本體，所述板框本體內部的前側固定有第一濾芯，所述板框本體內部的后側固定有第二濾芯，所述板框本體的底部開設有排放槽，且排放槽延伸至板框本體的內部，所述排放槽位于第一濾芯和第二濾芯之間，所述板框本體表面的下方開設有收納槽，所述收納槽的內部設置有密封板，且密封板與收納槽的內壁滑動連接。

3、優選的，所述第一濾芯和第二濾芯均為復合材料制成，且第一濾芯和第二濾芯均以聚酯纖維為基材通過納米技術將納米纖維均勻分布在聚酯纖維表面。

4、優選的，所述板框本體的材質為不銹鋼，且板框本體外側的表面以及第一濾芯和第二濾芯的表面均涂設有防腐涂層，所述板框本體表面的涂層為環氧樹脂涂層，所述第一濾芯和第二濾芯表面的涂層為ptfe涂層。

5、優選的，所述密封板頂部的前后兩側均粘接有密封條，所述密封條之間的間距與排放槽的寬度相匹配，且密封條的材質為橡膠。

6、優選的，所述收納槽內壁左右方的前側均開設有卡槽，所述密封板的左右兩側均固定有卡塊，且卡塊位于卡槽的內部并與卡槽的內壁滑動連接，所述卡塊的前側貫穿設置有固定螺栓，所述固定螺栓延伸至卡槽內部并貫穿卡槽，且固定螺栓分別與卡塊以及卡槽的內壁螺紋連接。

7、優選的，所述板框本體內壁的前后兩側均固定有支撐架，且支撐架整體呈x形設置。

8、與現有技術相比，本實用新型的有益效果如下：

9、本實用新型采用新型復合材料，在滿足系統過濾效率要求的同時，能夠多次清洗再生使用，能有效的延長濾芯的使用壽命，減少了廢棄濾芯的產生，有助于減輕對環境的壓力，符合可持續發展的理念，反洗過程相對簡單，無需復雜的維護步驟或專業技能，清洗后的濾芯能夠快速恢復其原有的過濾效率，減少了因更換濾芯而導致的系統停機時間，該濾芯采用雙層結構，有效提升過濾效率，該濾芯能夠確保系統始終在高效的過濾狀態下運行，從而提高整體的處理效果和穩定性。

技術特征：

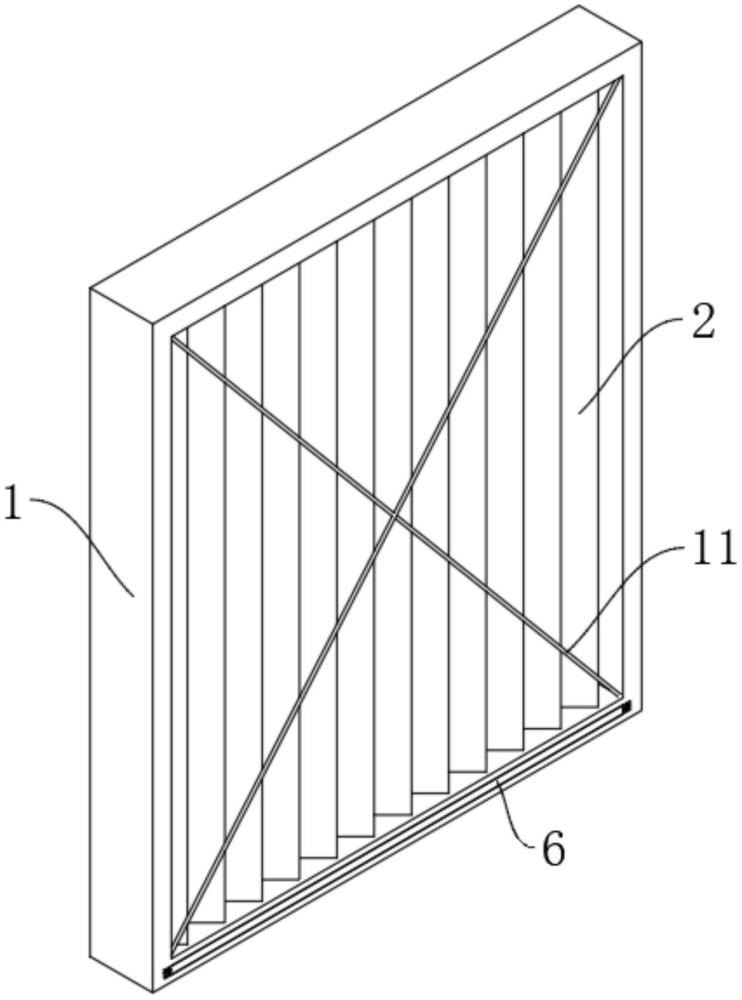

1.一種可反洗初效板框濾芯，包括板框本體（1），其特征在于：所述板框本體（1）內部的前側固定有第一濾芯（2），所述板框本體（1）內部的后側固定有第二濾芯（3），所述板框本體（1）的底部開設有排放槽（4），且排放槽（4）延伸至板框本體（1）的內部，所述排放槽（4）位于第一濾芯（2）和第二濾芯（3）之間，所述板框本體（1）表面的下方開設有收納槽（5），所述收納槽（5）的內部設置有密封板（6），且密封板（6）與收納槽（5）的內壁滑動連接。

2.根據權利要求1所述的一種可反洗初效板框濾芯，其特征在于：所述第一濾芯（2）和第二濾芯（3）均為復合材料制成，且第一濾芯（2）和第二濾芯（3）均以聚酯纖維為基材通過納米技術將納米纖維均勻分布在聚酯纖維表面。

3.根據權利要求1所述的一種可反洗初效板框濾芯，其特征在于：所述板框本體（1）的材質為不銹鋼，且板框本體（1）外側的表面以及第一濾芯（2）和第二濾芯（3）的表面均涂設有防腐涂層，所述板框本體（1）表面的涂層為環氧樹脂涂層，所述第一濾芯（2）和第二濾芯（3）表面的涂層為ptfe涂層。

4.根據權利要求1所述的一種可反洗初效板框濾芯，其特征在于：所述密封板（6）頂部的前后兩側均粘接有密封條（7），所述密封條（7）之間的間距與排放槽（4）的寬度相匹配，且密封條（7）的材質為橡膠。

5.根據權利要求1所述的一種可反洗初效板框濾芯，其特征在于：所述收納槽（5）內壁左右方的前側均開設有卡槽（8），所述密封板（6）的左右兩側均固定有卡塊（9），且卡塊（9）位于卡槽（8）的內部并與卡槽（8）的內壁滑動連接，所述卡塊（9）的前側貫穿設置有固定螺栓（10），所述固定螺栓（10）延伸至卡槽（8）內部并貫穿卡槽（8），且固定螺栓（10）分別與卡塊（9）以及卡槽（8）的內壁螺紋連接。

6.根據權利要求1所述的一種可反洗初效板框濾芯，其特征在于：所述板框本體（1）內壁的前后兩側均固定有支撐架（11），且支撐架（11）整體呈x形設置。

技術總結
本技術涉及廢氣過濾技術領域，且公開了一種可反洗初效板框濾芯，包括板框本體，所述板框本體內部的前側固定有第一濾芯，所述板框本體內部的后側固定有第二濾芯，所述板框本體的底部開設有排放槽，且排放槽的延伸至板框本體的內部；本技術采用新型復合材料，在滿足系統過濾效率要求的同時，能夠多次清洗再生使用，能有效的延長濾芯的使用壽命，減少了廢棄濾芯的產生，有助于減輕對環境的壓力，反洗過程相對簡單，清洗后的濾芯能夠快速恢復其原有的過濾效率，減少了因更換濾芯而導致的系統停機時間，該濾芯采用雙層結構，有效提升過濾效率，該濾芯能夠確保系統始終在高效的過濾狀態下運行，從而提高整體的處理效果和穩定性。

技術研發人員：薛春海,李子奇,陳明超
受保護的技術使用者：新鄉市科瑞達過濾凈化技術有限公司
技術研發日：20240729
技術公布日：2025/4/28
