本技術涉及散熱片噴涂設備領域，尤其涉及一種散熱片生產用涂料噴涂設備。

背景技術：

1、散熱片生產中的涂料噴涂設備，通過自動化操作實現高效噴涂，確保涂料均勻覆蓋，提升散熱性能與防腐能力，同時美化產品外觀,其不僅提高了生產效率，還保障了涂層質量與生產安全，減少環境污染。

2、然而，在散熱片的噴涂加工流程中，需要操作者手動翻轉散熱片，待一面噴涂干燥后再處理另一面，這一過程不僅耗時，還會導致涂料在翻轉時沾到操作者手上，增加了后續清理的繁瑣性，降低了整體生產效率。

3、因此，針對上述工人在噴涂時需要手動翻轉散熱片，導致在翻轉過程中涂料容易沾染到工人的手上，清理不便的情況，可以設計一種散熱片生產用涂料噴涂設備，通過螺紋傳動結構和旋轉結構，在對不同尺寸散熱片固定的同時，方便自動對散熱片進行翻轉，從而減輕了工人手動翻轉的負擔。

技術實現思路

1、為了克服工人在噴涂時需要手動翻轉散熱片，導致在翻轉過程中涂料容易沾染到工人的手上，清理不便的問題。

2、本實用新型的技術方案為：一種散熱片生產用涂料噴涂設備，包括有工作臺、支腳、門架、噴槍、回收桶、調節組件、轉動組件、凹形塊、調節螺桿、旋鈕和固定板；工作臺的下端固定連接有四個用于支撐的支腳，工作臺的上端固定連接有門架，門架的下端安裝有對散熱片噴涂的噴槍，工作臺的上端安裝有回收桶且位于噴槍的下端，調節組件安裝于工作臺內且調節組件內設置有螺紋傳動結構，轉動組件安裝于工作臺的上端，凹形塊有兩個且分別安裝于工作臺的上端，兩個凹形塊的上端均開設有螺孔，調節螺桿與螺孔適配且螺紋連接于螺孔內，調節螺桿的上端固定連接有旋鈕，調節螺桿的下端固定連接有固定板。

3、優選的，工作臺作為整個噴涂設備的支撐平臺，支腳為工作臺提供穩定的支撐，確保整個噴涂設備在操作過程中不會晃動，門架支撐和固定噴槍，確保噴槍在噴涂過程中能夠穩定的工作，噴槍將涂料均勻地噴涂到散熱片的表面上，回收桶收集噴涂過程中產生的過量涂料，以減少環境污染和浪費，調節組件通過螺紋傳動結構調節立柱的位置，從而適應不同尺寸的散熱片，轉動組件實現散熱片的自動翻轉，以便對另一面進行噴涂，凹形塊、調節螺桿、旋鈕和固定板共同協作，用于固定散熱片，使其在在噴涂過程中保持穩定，調節螺桿通過螺紋連接在凹形塊的螺孔內，并通過旋鈕進行旋轉調節，使得固定板將散熱片夾緊在凹形塊之間。

4、作為優選，調節組件包括凹槽、一號旋轉馬達和一號旋轉支撐座；凹槽有兩條且左右對稱開設于工作臺的上端，一號旋轉支撐座安裝于左側的凹槽后端內壁，一號旋轉馬達安裝于左側的凹槽的前端，凹槽為調節組件提供了一個安裝的空間，一號旋轉馬達是調節組件的動力源，通過其旋轉運動驅動雙向螺紋桿進行轉動，一號旋轉支撐座為雙向螺紋桿提供了支撐和定位的作用，使其能夠穩定地旋轉并傳遞動力。

5、作為優選，一號旋轉支撐座內轉動連接有雙向螺紋桿，雙向螺紋桿的前后兩端開設有方向相反的外螺紋，雙向螺紋桿的前端安裝有一號聯軸器且通過一號聯軸器與一號旋轉馬達的輸出軸連接，雙向螺紋桿通過其前后兩端方向相反的外螺紋與一號移動座和二號移動座配合，實現立柱位置的調節，一號聯軸器用于連接一號旋轉馬達的輸出軸和雙向螺紋桿的前端，將旋轉動力從馬達傳遞給雙向螺紋桿。

6、作為優選，一號移動座內開設有與雙向螺紋桿前端外螺紋適配的內螺紋，二號移動座內開設有與雙向螺紋桿后端外螺紋適配的內螺紋，一號移動座與二號移動座分別螺紋連接于雙向螺紋桿的兩端，右側的凹槽的后端固定有一根導向桿，導向桿的前端穿過一號移動座與二號移動座且向前延伸至工作臺的前端，一號移動座與二號移動座通過內螺紋與雙向螺紋桿的兩端進行螺紋連接，從而實現沿雙向螺紋桿軸向的移動，進而帶動支板以及立柱移動，從而調節立柱的位置，方便對不同尺寸的散熱片進行固定，導向桿為一號移動座和二號移動座提供了額外的導向和支撐，確保了它們在移動過程中的穩定性和直線性，導向桿的存在有效地防止了移動座在移動過程中發生偏移。

7、作為優選，一號移動座與二號移動座的上端均固定連接有支板，兩塊支板內均開設有通槽，通槽內固定連接有立柱，支板用于支撐和固定立柱，支板采用堅固的金屬材料制成，具有一定的厚度和強度，它們通過螺栓、焊接方式與移動座緊密連接在一起，立柱則作為支撐凹形塊的基礎，配合凹形塊對散熱片進行固定。

8、作為優選，一號移動座上端的立柱前端安裝有二號旋轉馬達，轉軸的后端安裝有二號聯軸器且通過二號聯軸器與二號旋轉馬達的輸出軸連接，二號旋轉馬達是驅動轉軸旋轉的動力源，二號聯軸器是連接二號旋轉馬達輸出軸和轉軸的關鍵部件，用于傳遞二號旋轉馬達的旋轉動力，?轉軸通過其旋轉來帶動與之相連凹形塊轉動，進而完成對散熱片的翻轉。

9、作為優選，轉動組件包括二號旋轉支撐座和連接軸；二號移動座上端的立柱前端安裝有二號旋轉支撐座，二號旋轉支撐座內轉動連接有連接軸，二號旋轉支撐座為連接軸提供穩定的支撐和旋轉平臺，連接軸則與旋轉支撐座內轉動連接，用于傳遞旋轉運動，從而配合轉軸的轉動，共同實現對散熱片角度的調節。

10、本實用新型的有益效果：

11、1、通過調節組件與轉動組件的緊密配合，不僅能夠靈活地調整立柱的位置，確保各種尺寸的散熱片都能穩固固定，同時，還可以靈活地進行旋轉，實現了散熱片的自動翻轉功能，極大地減輕了工人手動翻轉的負擔，此外，自動化操作還有效避免了涂料意外沾染工人手部，從而消除了后續清理的繁瑣與不便；

12、2、導向桿為一號移動座和二號移動座提供了額外的導向和支撐，確保了它們在移動過程中的穩定性和直線性，有效地防止了移動座在移動過程中發生偏移。

技術特征：

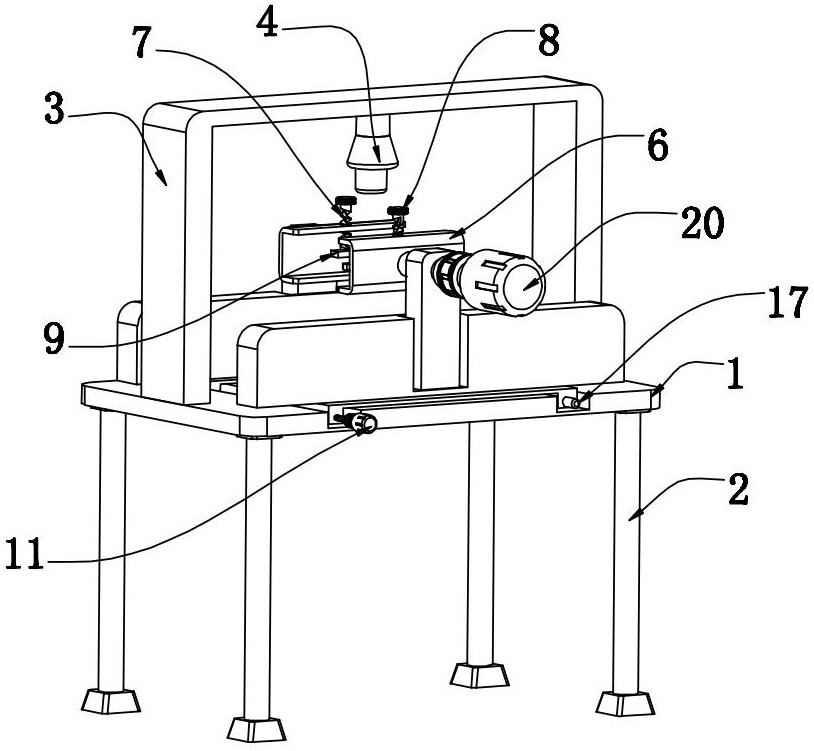

1.一種散熱片生產用涂料噴涂設備，包括有工作臺（1）、支腳（2）、門架（3）和噴槍（4）；其特征在于：還包括有回收桶（5）、調節組件、轉動組件、凹形塊（6）、調節螺桿（7）、旋鈕（8）和固定板（9）；工作臺（1）的下端固定連接有四個用于支撐的支腳（2），工作臺（1）的上端固定連接有門架（3），門架（3）的下端安裝有對散熱片噴涂的噴槍（4），工作臺（1）的上端安裝有回收桶（5）且位于噴槍（4）的下端，調節組件安裝于工作臺（1）內且調節組件內設置有螺紋傳動結構，轉動組件安裝于工作臺（1）的上端，凹形塊（6）有兩個且分別安裝于工作臺（1）的上端，兩個凹形塊（6）的上端均開設有螺孔，調節螺桿（7）與螺孔適配且螺紋連接于螺孔內，調節螺桿（7）的上端固定連接有旋鈕（8），調節螺桿（7）的下端固定連接有固定板（9）。

2.根據權利要求1所述的散熱片生產用涂料噴涂設備，其特征在于：調節組件包括凹槽（10）、一號旋轉馬達（11）和一號旋轉支撐座（12）；凹槽（10）有兩條且左右對稱開設于工作臺（1）的上端，一號旋轉支撐座（12）安裝于左側的凹槽（10）后端內壁，一號旋轉馬達（11）安裝于左側的凹槽（10）的前端。

3.根據權利要求2所述的散熱片生產用涂料噴涂設備，其特征在于：一號旋轉支撐座（12）內轉動連接有雙向螺紋桿（13），雙向螺紋桿（13）的前后兩端開設有方向相反的外螺紋，雙向螺紋桿（13）的前端安裝有一號聯軸器（14）且通過一號聯軸器（14）與一號旋轉馬達（11）的輸出軸連接。

4.根據權利要求3所述的散熱片生產用涂料噴涂設備，其特征在于：一號移動座（15）內開設有與雙向螺紋桿（13）前端外螺紋適配的內螺紋，二號移動座（16）內開設有與雙向螺紋桿（13）后端外螺紋適配的內螺紋，一號移動座（15）與二號移動座（16）分別螺紋連接于雙向螺紋桿（13）的兩端，右側的凹槽（10）的后端固定有一根導向桿（17），導向桿（17）的前端穿過一號移動座（15）與二號移動座（16）且向前延伸至工作臺（1）的前端。

5.根據權利要求4所述的散熱片生產用涂料噴涂設備，其特征在于：一號移動座（15）與二號移動座（16）的上端均固定連接有支板（18），兩塊支板（18）內均開設有通槽，通槽內固定連接有立柱（19）。

6.根據權利要求5所述的散熱片生產用涂料噴涂設備，其特征在于：一號移動座（15）上端的立柱（19）前端安裝有二號旋轉馬達（20），轉軸（21）的后端安裝有二號聯軸器（22）且通過二號聯軸器（22）與二號旋轉馬達（20）的輸出軸連接。

7.根據權利要求6所述的散熱片生產用涂料噴涂設備，其特征在于：轉動組件包括二號旋轉支撐座（23）和連接軸（24）；二號移動座（16）上端的立柱（19）前端安裝有二號旋轉支撐座（23），二號旋轉支撐座（23）內轉動連接有連接軸（24）。

技術總結
本技術涉及散熱片噴涂設備領域，尤其涉及一種散熱片生產用涂料噴涂設備，包括有工作臺、支腳、門架、噴槍、回收桶、調節組件、轉動組件、凹形塊、調節螺桿、旋鈕和固定板，工作臺的下端固定連接有四個用于支撐的支腳，工作臺的上端固定連接有門架，門架的下端安裝有對散熱片噴涂的噴槍，工作臺的上端安裝有回收桶且位于噴槍的下端；本技術通過調節組件與轉動組件的緊密配合，不僅能夠靈活地調整立柱的位置，確保各種尺寸的散熱片都能穩固固定，同時，還可以靈活地進行旋轉，實現了散熱片的自動翻轉功能，極大地減輕了工人手動翻轉的負擔，此外，自動化操作還有效避免了涂料意外沾染工人手部，從而消除了后續清理的繁瑣與不便。

技術研發人員：吳居鴻,鄭清春,高俊峰
受保護的技術使用者：馬鞍山達煜五金制造有限公司
技術研發日：20240902
技術公布日：2025/4/28
