本技術涉及壓濾，具體為一種碳酸鋰生產用壓濾裝置。

背景技術：

1、碳酸鋰，是一種無機化合物，化學式li2co3，分子量73.89，無色單斜系晶體，微溶于水、稀酸，不溶于乙醇、丙酮。熱穩定性低于周期表中同族其他元素的碳酸鹽，空氣中不潮解，可用硫酸鋰或氧化鋰溶液加入碳酸鈉而得。壓濾機利用一種特殊的過濾介質，對對象施加一定的壓力，使得液體滲析出來的一種機械設備，是一種常用的固液分離設備。

2、在中國實用新型專利申請公開說明書cn218025652u中公開的一種碳酸鋰生產用壓濾裝置，雖然該實用新型能夠實現對廢水處理后再排出，但是該實用新型在使用較長時間后，不能對裝置內部的壓板與濾板進行清理，時間較長，殘留雜質較多，壓濾效果變差，因此存在對無法壓濾結構進行清理的問題，并且該實用新型在使用完成后，不能使吸附棉內的液體完全排出，排水不徹底，儲存容量減少，且長時間吸附，使吸附棉使用壽命減少，因此存在無法將儲存的液體全部排出的問題，綜上所述該實用新型存在無法壓濾結構進行清理和無法將儲存的液體全部排出的問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種碳酸鋰生產用壓濾裝置，解決了上述背景技術中提出的問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：包括主體，所述主體的一側滑動連接有頂板，所述頂板的下端固定連接有第一連接桿，所述第一連接桿的一側滑動連接有壓板，所述主體的內部固定連接有第三氣泵，所述第三氣泵的一側固定連接有第三氣動伸縮桿的固定部，所述第三氣動伸縮桿活動部的一端固定連接有濾板，所述濾板的一側滑動連接有主體，所述主體的內部開設有儲水槽；

3、所述主體的一側滑動連接有活動門，所述活動門的一側鉸接有第一連接軸，所述第一連接軸的一側鉸接有刷板,所述主體的一側開設有滑槽，所述滑槽的一側滑動連接有移動電機，所述移動電機的一側輸出軸鍵連接輸出齒輪，所述主體的一側開設有齒輪槽，所述齒輪槽的一側嚙合連接有輸出齒輪，所述移動電機固定部的一側固定連接有活動桿，所述活動桿的一側鉸接有毛刷桿，所述毛刷桿的一側固定連接有旋轉電機的輸出軸；

4、所述儲水槽的下端滑動連接有吸附棉，所述主體的內部固定連接有第一氣泵，所述第一氣泵的一側固定連接有第一氣動伸縮桿的固定部，所述第一氣動伸縮桿活動部的一端固定連接有第二連接桿，所述第二連接桿一側鉸接有碾壓桿，所述碾壓桿的一側滑動連接有吸附棉，所述主體的一側鉸接有排水門，所述排水門的一側滑動連接有儲水槽。

5、可選的，所述主體的內部固定連接有第二氣泵，所述第二氣泵的一側固定連接有第二氣動伸縮桿的固定部，所述第二氣動伸縮桿活動部的一端固定連接有頂板，所述第二氣動伸縮桿固定部的一側固定連接有主體，所述頂板的兩側各有一個第二氣動伸縮桿。

6、可選的，所述主體的內部滑動連接有導流板，所述導流板的一側固定連接有第三氣動伸縮桿的活動部，所述主體的一側開設有出水口，所述導流板的位置處于濾板的下端。

7、可選的，所述主體的一側鉸接有第二連接軸，所述第二連接軸的一側鉸接有活動門，所述毛刷桿的一側滑動連接有濾板，所述旋轉電機的一側滑動連接有主體。

8、可選的，所述頂板的下端固定連接有輸出電機，所述輸出電機的一側輸出軸鍵連接有壓板，所述第一連接桿與壓板上的圓形移動槽進行連接，所述刷板的長度要大于壓板長度的一半。

9、可選的，所述儲水槽的一側固定連接有濾網，所述吸附棉的下端滑動連接有卡塊，所述卡塊的一側滑動連接有儲水槽，所述主體的下端固定連接有支撐腿。

10、有益效果

11、本實用新型提供了一種碳酸鋰生產用壓濾裝置，具備以下有益效果：

12、該碳酸鋰生產用壓濾裝置，通過設置第一連接軸，對刷板進行收納，又設置有輸出電機，使壓板進行旋轉，通過刷板進行清理，又設置有移動電機、輸出齒輪、齒輪槽、活動桿，使毛刷桿進行移動，又設置有旋轉電機，使毛刷桿進行旋轉，對濾板進行清理，又設置有活動門、第二連接軸，便于將清理的雜物清出。

13、該碳酸鋰生產用壓濾裝置，通過設置導流板、出水口，使壓濾后的液體進入儲水槽內，又設置有濾網，對液體進行過濾，又設置有第一氣泵、第一氣動伸縮桿、第二連接桿、碾壓桿，對吸附棉進行碾壓，將內部的液體排出。

技術特征：

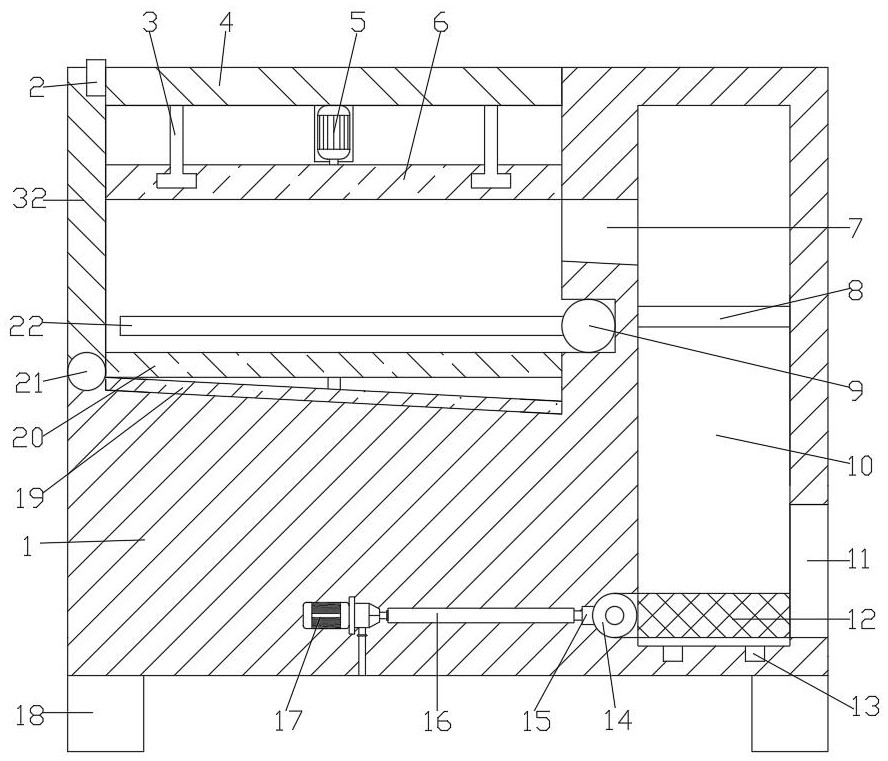

1.一種碳酸鋰生產用壓濾裝置，包括主體（1），其特征在于：所述主體（1）的一側滑動連接有頂板（4），所述頂板（4）的下端固定連接有第一連接桿（3），所述第一連接桿（3）的一側滑動連接有壓板（6），所述主體（1）的內部固定連接有第三氣泵（29），所述第三氣泵（29）的一側固定連接有第三氣動伸縮桿（28）的固定部，所述第三氣動伸縮桿（28）活動部的一端固定連接有濾板（20），所述濾板（20）的一側滑動連接有主體（1），所述主體（1）的內部開設有儲水槽（10）；

2.根據權利要求1所述的一種碳酸鋰生產用壓濾裝置，其特征在于：所述主體（1）的內部固定連接有第二氣泵（24），所述第二氣泵（24）的一側固定連接有第二氣動伸縮桿（23）的固定部，所述第二氣動伸縮桿（23）活動部的一端固定連接有頂板（4），所述第二氣動伸縮桿（23）固定部的一側固定連接有主體（1），所述頂板（4）的兩側各有一個第二氣動伸縮桿（23）。

3.根據權利要求1所述的一種碳酸鋰生產用壓濾裝置，其特征在于：所述主體（1）的內部滑動連接有導流板（19），所述導流板（19）的一側固定連接有第三氣動伸縮桿（28）的活動部，所述主體（1）的一側開設有出水口（7），所述導流板（19）的位置處于濾板（20）的下端。

4.根據權利要求1所述的一種碳酸鋰生產用壓濾裝置，其特征在于：所述主體（1）的一側鉸接有第二連接軸（21），所述第二連接軸（21）的一側鉸接有活動門（32），所述毛刷桿（9）的一側滑動連接有濾板（20），所述旋轉電機（30）的一側滑動連接有主體（1）。

5.根據權利要求1所述的一種碳酸鋰生產用壓濾裝置，其特征在于：所述頂板（4）的下端固定連接有輸出電機（5），所述輸出電機（5）的一側輸出軸鍵連接有壓板（6），所述第一連接桿（3）與壓板（6）上的圓形移動槽進行連接，所述刷板（33）的長度要大于壓板（6）長度的一半。

6.根據權利要求1所述的一種碳酸鋰生產用壓濾裝置，其特征在于：所述儲水槽（10）的一側固定連接有濾網（8），所述吸附棉（12）的下端滑動連接有卡塊（13），所述卡塊（13）的一側滑動連接有儲水槽（10），所述主體（1）的下端固定連接有支撐腿（18）。

技術總結
本技術公開了一種碳酸鋰生產用壓濾裝置，涉及壓濾技術領域，包括主體，所述主體的一側滑動連接有頂板，所述頂板的下端固定連接有第一連接桿，所述第一連接桿的一側滑動連接有壓板，所述主體的內部固定連接有第三氣泵，所述第三氣泵的一側固定連接有第三氣動伸縮桿的固定部，所述第三氣動伸縮桿活動部的一端固定連接有濾板。本技術通過設置第一連接軸，對刷板進行收納，又設置有輸出電機，使壓板進行旋轉，通過刷板進行清理，又設置有移動電機、輸出齒輪、齒輪槽、活動桿，使毛刷桿進行移動，又設置有旋轉電機，使毛刷桿進行旋轉，對濾板進行清理，又設置有活動門、第二連接軸，便于將清理的雜物清出。

技術研發人員：張長青,白正,李元合
受保護的技術使用者：鄭州市宜明耐火材料有限公司
技術研發日：20231117
技術公布日：2025/4/28
