本發明應用于均質閥閥芯的,特別涉及一種均質閥z型閥芯。

背景技術：

1、均質機主要用于生物技術領域的組織分散、醫藥領域的樣品準備、食品工業的酶處理，食品中農藥殘留以及獸藥殘留檢測以及在制藥工業、化妝品工業、油漆工業和石油化工等方面，高壓均質機通過液體在高壓力作用下，流經均質閥的閥芯底座和柱狀閥芯之間的間隙，利用閥芯底座和柱狀閥芯的較小間隙對流經的液體進行剪切，使物料被沖擊到金屬環上而產生強大撞擊力以及因靜壓力突降與突升而產生的空穴爆炸力等綜合力作用，把原先顆粒比較粗大的乳濁加工成細微乳濁的過程。現有超高壓均質閥主要部件由閥芯底座、閥芯和撞擊環組成，工作時，超高壓液體或物料(可以是混有固體顆粒的乳濁液、懸濁液)從閥芯底座的中心孔進入，被迫強力擠出配合面，與撞擊環撞擊完成物料的剪切與撞擊破碎過程，剪切撞擊過的物料從撞擊環與閥芯間隙流出，完成均質或破碎的過程，使物料達到納米粒徑，這種均質閥在壓力過高時流速不穩定，容易使閥芯底座出現開裂崩口，使用壽命短。如果能設計出一種結構簡單、流速穩定、能充分粉碎物料并將不同流向的物料進行二次碰撞、粉碎效率更高的的均質閥z型閥芯，則能夠解決上述問題。

技術實現思路

1、本發明所要解決的技術問題是克服現有技術的不足，提供了一種結構簡單、流速穩定、能充分粉碎物料并將不同流向的物料進行二次碰撞、粉碎效率更高的的均質閥z型閥芯。

2、本發明所采用的技術方案是：本發明包括閥芯底座和閥芯，所述閥芯底座中部設置有出料通道，所述閥芯破碎側設置有若干破碎通道，若干所述破碎通道一端相連接導通，所述出料通道與若干所述破碎通道連接處相配合，所述閥芯內部設置有若干進料通道，若干所述進料通道出料端分別與若干所述破碎通道另一端端部相連接導通，外部流體通過若干所述進料通道與所述破碎通道相配合。

3、進一步，若干所述進料通道往所述閥芯進料端中部偏折且若干所述進料通道偏折角度相同。

4、進一步，所述閥芯一側設置有四組所述破碎通道，相鄰的所述破碎通道之間的角度為90度，四組所述進料通道出料端分別與四組所述破碎通道進料端相連接導通。

5、進一步，所述出料通道進料端截面直徑大于四組所述破碎通道任意連接處之間的連線長度。

6、進一步，所述出料通道進料端延伸方向與所述閥芯破碎側平面相垂直。

7、進一步，四組所述進料通道進料端均勻分布在所述閥芯另一側中部。

8、進一步，所述閥芯底座和所述閥芯均設置為圓柱形結構，所述閥芯底座和所述閥芯外壁齊平。

9、進一步，所述閥芯底座外壁和所述閥芯外壁與外部均質機內壁相貼合。

10、進一步，若干所述進料通道進料端與外部均質機進料端相配合，所述出料通道出料端與所述外部均質機出料端相配合。

11、本發明的有益效果是：所述閥芯底座和所述閥芯為金剛石材質，硬度大，能滿足超高壓液體和物料的應用場景，使用壽命更長，流體從若干所述偏折通道進料端進入，通過所述偏折通道和所述破碎槽之間的偏折點進行碰撞粉碎，完成初步粉碎的物料進入破碎槽連接處，各個方向的物料進行相互碰撞完成二次破碎，破碎更充分，破碎完成的產品再通過所述通孔流出，相鄰的破碎槽之間的角度均為90度，能保證物料進入連接處的時候能更穩定的發生碰撞，且所述偏折通道和所述破碎槽的偏折角度相同，能保證個偏折通道流入個破碎槽之間的物料流速相同，使所述閥芯整體受力更均勻，使用壽命更長。

技術特征：

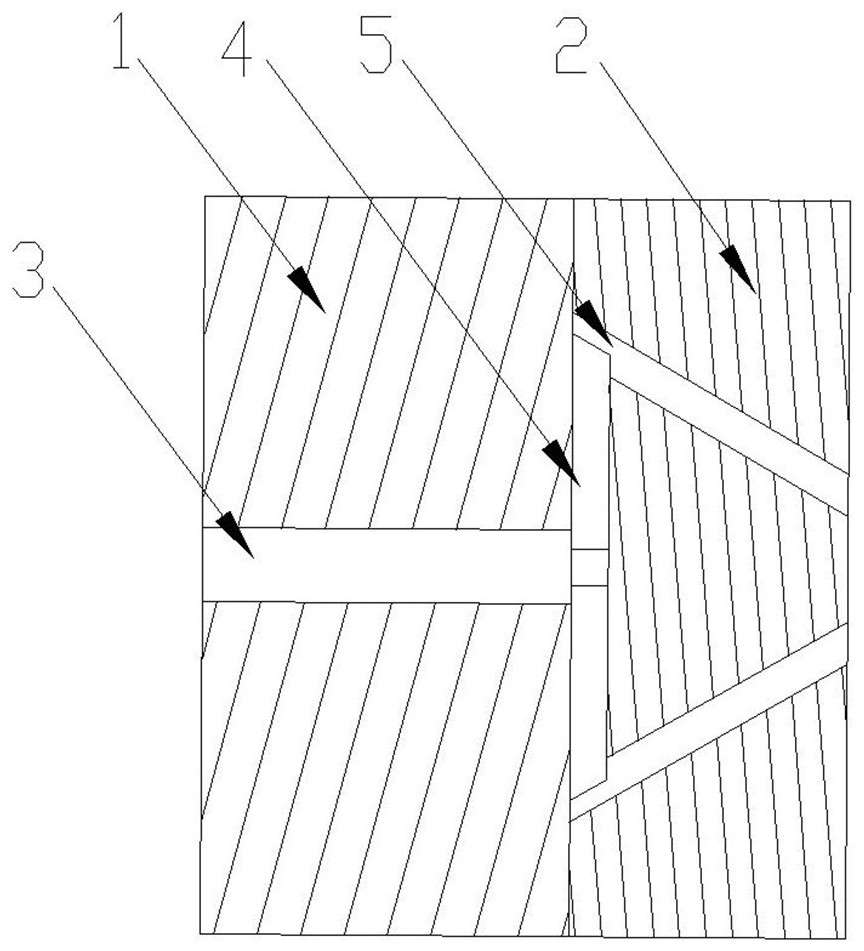

1.一種均質閥z型閥芯，包括閥芯底座（1）和閥芯（2），其特征在于：所述閥芯底座（1）中部設置有出料通道（3），所述閥芯（2）破碎側設置有若干破碎通道（4），若干所述破碎通道（4）一端相連接導通，所述出料通道（3）與若干所述破碎通道（4）連接處相配合，所述閥芯（2）內部設置有若干進料通道（5），若干所述進料通道（5）出料端分別與若干所述破碎通道（4）另一端端部相連接導通，外部流體通過若干所述進料通道（5）與所述破碎通道（4）相配合。

2.根據權利要求1所述的一種均質閥z型閥芯，其特征在于：若干所述進料通道（5）往所述閥芯（2）進料端中部偏折且若干所述進料通道（5）偏折角度相同。

3.根據權利要求1所述的一種均質閥z型閥芯，其特征在于：所述閥芯（2）一側設置有四組所述破碎通道（4），相鄰的所述破碎通道（4）之間的角度為90度，四組所述進料通道（5）出料端分別與四組所述破碎通道（4）進料端相連接導通。

4.根據權利要求3所述的一種均質閥z型閥芯，其特征在于：所述出料通道（3）進料端截面直徑大于四組所述破碎通道（4）任意連接處之間的連線長度。

5.根據權利要求1所述的一種均質閥z型閥芯，其特征在于：所述出料通道（3）進料端延伸方向與所述閥芯（2）破碎側平面相垂直。

6.根據權利要求1所述的一種均質閥z型閥芯，其特征在于：四組所述進料通道（5）進料端均勻分布在所述閥芯（2）另一側中部。

7.根據權利要求1所述的一種均質閥z型閥芯，其特征在于：所述閥芯底座（1）和所述閥芯（2）均設置為圓柱形結構，所述閥芯底座（1）和所述閥芯（2）外壁齊平。

8.根據權利要求7所述的一種均質閥z型閥芯，其特征在于：所述閥芯底座（1）外壁和所述閥芯（2）外壁與外部均質機內壁相貼合。

9.根據權利要求1所述的一種均質閥z型閥芯，其特征在于：若干所述進料通道（5）進料端與外部均質機進料端相配合，所述出料通道（3）出料端與所述外部均質機出料端相配合。

技術總結
本發明公開了一種均質閥Z型閥芯，旨在提供一種結構簡單、流速穩定、能充分粉碎物料并將不同流向的物料進行二次碰撞、粉碎效率更高的的均質閥Z型閥芯。本發明包括閥芯底座和閥芯，所述閥芯底座中部設置有出料通道，所述閥芯破碎側設置有若干破碎通道，若干所述破碎通道一端相連接導通，所述出料通道與若干所述破碎通道連接處相配合，所述閥芯內部設置有若干進料通道，若干所述進料通道出料端分別與若干所述破碎通道另一端端部相連接導通，外部流體通過若干所述進料通道與所述破碎通道相配合。本發明應用于均質閥閥芯的技術領域。

技術研發人員：施愛華,劉娟
受保護的技術使用者：上海智瑞爾精密裝備有限公司
技術研發日：
技術公布日：2025/4/28
