本發明涉及硅膠材料生產，尤其涉及一種硅膠材料生產用粉塵回收裝置。

背景技術：

1、硅膠作為一種高活性吸附材料，屬于非晶態物質，主要成分為二氧化硅，其化學性質穩定且不燃燒。在硅膠的生產過程中，會產生大量的粉塵，這些粉塵不僅會對工作環境造成污染，影響生產人員的身體健康，還可能導致資源的浪費以及生產成本的增加。因此需要對硅膠粉塵進行回收二次利用。

2、目前市面上已經存在一些用于硅膠生產的粉塵回收裝置，但這些裝置在實際使用過程中仍存在諸多不足之處，多采用單層攔截過濾方式，所攜帶的大顆粒雜質與硅膠粉塵會一并進行攔截，影響硅膠粉塵品質，則還需后期進行篩選，去除大顆粒雜質，過程比較繁瑣，并且操作較為復雜，增加了操作人員的勞動強度。

技術實現思路

1、本公開涉及一種硅膠材料生產用粉塵回收裝置，解決了現有硅膠生產的粉塵回收裝置多采用單層攔截過濾方式，所攜帶的大顆粒雜質與硅膠粉塵會一并進行攔截，影響硅膠粉塵品質，則還需后期進行篩選，去除大顆粒雜質，過程比較繁瑣，并且操作較為復雜，增加了操作人員的勞動強度。

2、本公開第一方面，提供了一種硅膠材料生產用粉塵回收裝置，具體包括：切換閥、對接頭、外圈、無紡布套、進塵蓋板、濾網、活動圈和限位圈；所述切換閥頂部進口通過吸塵風機與吸塵通道相連通，切換閥底部兩個出口分別通過螺栓固定連接有對接頭；所述對接頭底部連接有外圈，外圈底部安裝有無紡布套；所述外圈內部連接有進塵蓋板，進塵蓋板底部安裝有濾網，濾網位于無紡布套內部，濾網通過進塵蓋板中間設有的通口與對接頭連通；所述進塵蓋板頂部連接有活動圈，活動圈外圍與外圈相連；所述對接頭外部套裝有限位圈，限位圈底部與外圈相連；吸塵風機所抽送的硅膠粉塵經切換閥進入濾網，濾網對硅膠粉塵中所含有的大顆粒雜質進行攔截，減少硅膠粉塵中雜質含量，保障硅膠粉塵品質，而后硅膠粉塵進入無紡布套內，通過無紡布套對硅膠粉塵進行攔截收集。

3、進一步的，所述外圈內部呈環繞狀設置有l形卡槽a，進塵蓋板外部呈環繞狀設置有卡塊b，卡塊b連接于l形卡槽a內，進塵蓋板通過轉動卡接方式連接于外圈內部，使外圈與進塵蓋板之間拆分更加簡便，以便分別獲取所收集的硅膠粉塵和大顆粒雜質。

4、進一步的，所述活動圈與進塵蓋板轉動連接，進塵蓋板頂部設置有擋塊和弧形導桿，弧形導桿兩端與擋塊相連，活動圈內部設置有受力塊，受力塊與擋塊接觸，受力塊內部設置有滑孔，弧形導桿滑動貫穿于滑孔內。

5、進一步的，所述活動圈外部呈環繞狀設置有定位塊，定位塊連接于l形卡槽a的槽口處，通過弧形導桿與滑孔滑動配合，起到對活動圈轉動導向效果。

6、進一步的，所述弧形導桿外部套裝有彈簧a，彈簧a一端與擋塊接觸，彈簧a另一端與受力塊接觸，通過彈簧a起到對進塵蓋板彈性復位效果，當卡塊b位于l形卡槽a槽口處時，轉動活動圈，彈簧a受力收縮，使定位塊底側與卡塊b頂側接觸，向下按壓進塵蓋板，進塵蓋板帶動活動圈向下移動，使定位塊移動至l形卡槽a槽口處，進塵蓋板受彈簧a推力影響下轉動，使卡塊b移動至l形卡槽a最內端，起到對進塵蓋板固定效果。

7、進一步的，所述外圈內部呈環繞狀設置有l形卡槽b，對接頭外部呈環繞狀設置有卡塊a，卡塊a連接于l形卡槽b內，外圈通過轉動卡接方式連接于對接頭底部，使外圈與對接頭之間拆分更加簡便。

8、進一步的，所述限位圈與對接頭滑動連接，對接頭外部呈環繞狀設置有導向塊，限位圈內部呈環繞狀設置有活動孔，導向塊滑動連接于活動孔內，通過彈簧b起到對限位圈彈性復位效果，當卡塊a移動至l形卡槽b最內端時，限位塊與l形卡槽b的槽口位置相對應，限位圈受彈簧b推力影響向下移動，使限位塊插接于l形卡槽b內，阻止外圈轉動，起到對外圈固定效果。

9、進一步的，所述限位圈底部呈環繞狀設置有限位塊，限位塊插接于l形卡槽b的槽口處。

10、進一步的，所述對接頭外部套裝有彈簧b，彈簧b頂部與對接頭接觸，彈簧b底部與限位圈頂部接觸。

11、進一步的，所述切換閥由閥體和閥板構成，閥板滑動連接于閥體內，閥體內部設置有切換孔，閥板底部設置有調節柄，調節柄滑動連接于切換孔內，通過移動閥板，對閥體底部兩個出口進行切換，吸塵風機所抽送的硅膠粉塵經切換閥交替進入兩個對接頭內，以便交替獲取所收集的硅膠粉塵和大顆粒雜質，更加便于人工操作。

12、本發明提供了一種硅膠材料生產用粉塵回收裝置，具有如下有益效果：

13、本發明在使用時，吸塵風機所抽送的硅膠粉塵經切換閥進入濾網，濾網對硅膠粉塵中所含有的大顆粒雜質進行攔截，減少硅膠粉塵中雜質含量，保障硅膠粉塵品質，而后硅膠粉塵進入無紡布套內，通過無紡布套對硅膠粉塵進行攔截收集，以便對硅膠粉塵進行再利用。

14、此外，進塵蓋板通過轉動卡接方式連接于外圈內部，使外圈與進塵蓋板之間拆分更加簡便，以便分別獲取所收集的硅膠粉塵和大顆粒雜質；通過弧形導桿與滑孔滑動配合，起到對活動圈轉動導向效果，并通過彈簧a起到對進塵蓋板彈性復位效果；當卡塊b位于l形卡槽a槽口處時，轉動活動圈，彈簧a受力收縮，使定位塊底側與卡塊b頂側接觸，向下按壓進塵蓋板，進塵蓋板帶動活動圈向下移動，使定位塊移動至l形卡槽a槽口處，進塵蓋板受彈簧a推力影響下轉動，使卡塊b移動至l形卡槽a最內端，起到對進塵蓋板固定效果，保障外圈內部進塵蓋板狀態的穩定性；當需要將進塵蓋板從外圈內部拆分開來時，反向轉動進塵蓋板，彈簧a受力收縮，卡塊b頂側與定位塊底側接觸，向上提拉進塵蓋板，進塵蓋板帶動活動圈向上移動，卡塊b和定位塊從l形卡槽a內分離，即可將進塵蓋板從外圈內部拆分開來，操作簡便。

15、此外，外圈通過轉動卡接方式連接于對接頭底部，使外圈與對接頭之間拆分更加簡便；導向塊與活動孔滑動配合，起到對限位圈移動導向效果，并通過彈簧b起到對限位圈彈性復位效果；當卡塊a移動至l形卡槽b最內端時，限位塊與l形卡槽b的槽口位置相對應，限位圈受彈簧b推力影響向下移動，使限位塊插接于l形卡槽b內，阻止外圈轉動，起到對外圈固定效果，保障外圈與對接頭連接的牢固性；當需要將外圈從對接頭底部拆解下來時，向上移動限位圈，限位塊從l形卡槽b內分離，外圈接觸鎖定，即可轉動外圈，使卡塊a從l形卡槽b最內端移動至槽口處，將外圈從對接頭底部拆解下來，便于操作。

16、此外，通過移動閥板，對閥體底部兩個出口進行切換，吸塵風機所抽送的硅膠粉塵經切換閥交替進入兩個對接頭內，以便交替獲取所收集的硅膠粉塵和大顆粒雜質，更加便于人工操作。

17、本發明的其他優點、目標和特征將部分通過下面的說明體現，部分還將通過對本發明的研究和實踐而為本領域的技術人員所理解。

技術特征：

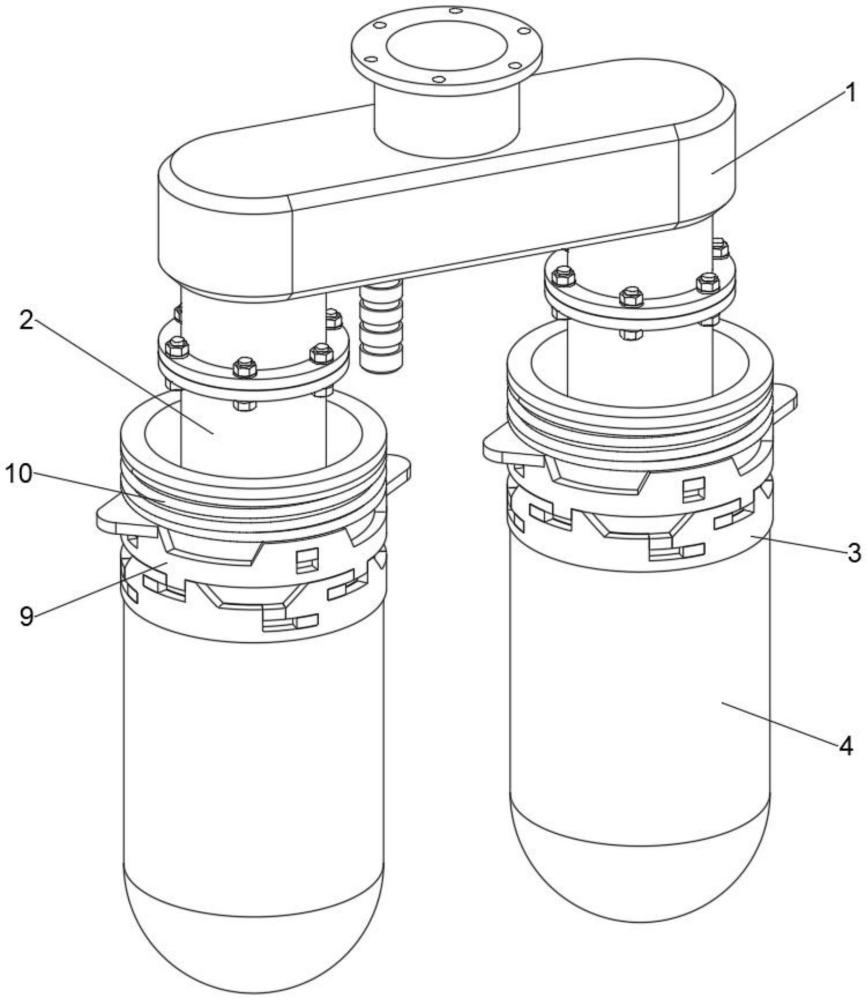

1.一種硅膠材料生產用粉塵回收裝置，包括：切換閥(1)、對接頭(2)、外圈(3)、無紡布套(4)、進塵蓋板(5)、濾網(6)、活動圈(7)和限位圈(9)；其特征在于，所述切換閥(1)頂部進口通過吸塵風機與吸塵通道相連通，切換閥(1)底部兩個出口分別通過螺栓固定連接有對接頭(2)；所述對接頭(2)底部連接有外圈(3)，外圈(3)底部安裝有無紡布套(4)；所述外圈(3)內部連接有進塵蓋板(5)，進塵蓋板(5)底部安裝有濾網(6)，濾網(6)位于無紡布套(4)內部，濾網(6)通過進塵蓋板(5)中間設有的通口與對接頭(2)連通；所述進塵蓋板(5)頂部連接有活動圈(7)，活動圈(7)外圍與外圈(3)相連；所述對接頭(2)外部套裝有限位圈(9)，限位圈(9)底部與外圈(3)相連。

2.根據權利要求1所述的一種硅膠材料生產用粉塵回收裝置，其特征在于，

3.根據權利要求1所述的一種硅膠材料生產用粉塵回收裝置，其特征在于，

4.根據權利要求2所述的一種硅膠材料生產用粉塵回收裝置，其特征在于，

5.根據權利要求3所述的一種硅膠材料生產用粉塵回收裝置，其特征在于，

6.根據權利要求1所述的一種硅膠材料生產用粉塵回收裝置，其特征在于，

7.根據權利要求1所述的一種硅膠材料生產用粉塵回收裝置，其特征在于，

8.根據權利要求6所述的一種硅膠材料生產用粉塵回收裝置，其特征在于，

9.根據權利要求1所述的一種硅膠材料生產用粉塵回收裝置，其特征在于，

10.根據權利要求1所述的一種硅膠材料生產用粉塵回收裝置，其特征在于，

技術總結
本發明提供一種硅膠材料生產用粉塵回收裝置，涉及硅膠材料生產技術領域，包括：切換閥；所述切換閥頂部進口通過吸塵風機與吸塵通道相連通，切換閥底部兩個出口分別通過螺栓固定連接有對接頭；所述對接頭底部連接有外圈，外圈底部安裝有無紡布套；所述外圈內部連接有進塵蓋板。本發明通過濾網對硅膠粉塵中所含有的大顆粒雜質進行攔截，減少硅膠粉塵中雜質含量，保障硅膠粉塵品質，而后硅膠粉塵進入無紡布套內，通過無紡布套對硅膠粉塵進行攔截收集。解決了硅膠生產的粉塵回收裝置多采用單層攔截過濾方式，所攜帶的大顆粒雜質與硅膠粉塵會一并進行攔截，影響硅膠粉塵品質，則還需后期進行篩選，去除大顆粒雜質，過程比較繁瑣的問題。

技術研發人員：張誼,陳睿,陳升桃,張攀,曹治國,趙長峰
受保護的技術使用者：喀什斯麗康智能科技有限公司
技術研發日：
技術公布日：2025/4/28
