本技術涉及連接裝置，尤其涉及一種外墻保溫裝飾一體板連接裝置。

背景技術：

1、外墻保溫裝飾一體板連接裝置是一種專門用于連接和固定外墻保溫裝飾一體板的裝置，這種裝置的設計旨在確保保溫裝飾一體板能夠牢固地安裝在外墻上，同時滿足保溫和裝飾的雙重需求，該裝置通常由多個部件組成，這些部件協同工作以實現保溫裝飾一體板的穩定安裝。

2、現有的外墻保溫裝飾一體板通常采用粘合劑或傳統的機械連接方式粘連在建筑外墻上，粘合劑雖然可以在短時間內實現保溫裝飾一體板與建筑外墻的粘合，但其粘合強度容易受到環境因素的影響，在長時間的風吹雨打和溫度變化下，粘合劑可能逐漸老化、失效，導致保溫裝飾一體板松動甚至脫落。

技術實現思路

1、本實用新型的目的是為了解決上述設備在使用時，由于外墻保溫裝飾一體板連接裝置在使用過程中，粘合劑在長時間的風吹雨打和溫度變化下，粘合劑可能逐漸老化、失效，導致保溫裝飾一體板松動甚至脫落的問題，從而提出的一種外墻保溫裝飾一體板連接裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種外墻保溫裝飾一體板連接裝置，包括四個固定架，四個所述固定架的頂部均開設有一組固定槽，四組所述固定槽的內表壁均活動插設有膨脹螺絲，四個所述固定架的外壁一側均開設有兩個連接槽，四個所述固定架的外壁另一側均固定連接有兩個連接板，八個所述連接板的外壁一側均開設有安裝槽，四個所述固定架的底部均固定連接有承接板，四個所述固定架的頂部均開設有承接槽，四個所述固定架的外壁一側均固定連接有兩個固定卡塊。

3、優選的，四個所述固定架的外壁一側均固定連接有兩個軌道，八個所述軌道的外壁一側均開設有嵌入槽。

4、優選的，八個所述嵌入槽的內壁底部均固定連接有限位彈簧，八個所述限位彈簧的外表壁均固定連接有限位塊。

5、優選的，所述八個所述限位塊的外表壁之間均活動套設有外墻板。

6、優選的，四個所述外墻板的外壁一側均開設有兩個滑槽，且八個軌道滑動嵌設在八個滑槽的內部。

7、優選的，四個所述外墻板的外表壁均開設有兩個卡槽，且八個固定卡塊活動插設在八個卡槽的內部。

8、優選的，四個所述外墻板的外壁一側均開設有兩個限位槽，且八個限位塊活動插設在八個限位槽的內部。

9、與現有技術相比，本實用新型的優點和積極效果在于，

10、1、本實用新型中，通過在本裝置各組件的相互作用下，實現了外墻保溫裝飾一體板和固定架的多重固定，從而顯著提升了外墻安裝結構的穩固性和安全性，這種多重固定機制不僅確保了外墻板在各種環境條件下的穩定性，還有效防止了外墻板的脫落和晃動，為建筑提供了可靠的外部保護，并且固定架和外墻板的安裝便捷，實現了快速而準確地安裝，提高了安裝效率。

11、2、本實用新型中，通過在本裝置各組件的相互作用下，實現了裝置的模塊化設計，這種設計使得整個安裝過程僅需使用少量螺絲即可完成，大大簡化了安裝步驟，提高了安裝效率，并且模塊化設計還使得本裝置能夠適應不同大小的墻面安裝需求，通過調整固定架的數量和布局，可以輕松應對各種墻面尺寸，實現靈活多變的安裝方案。

技術特征：

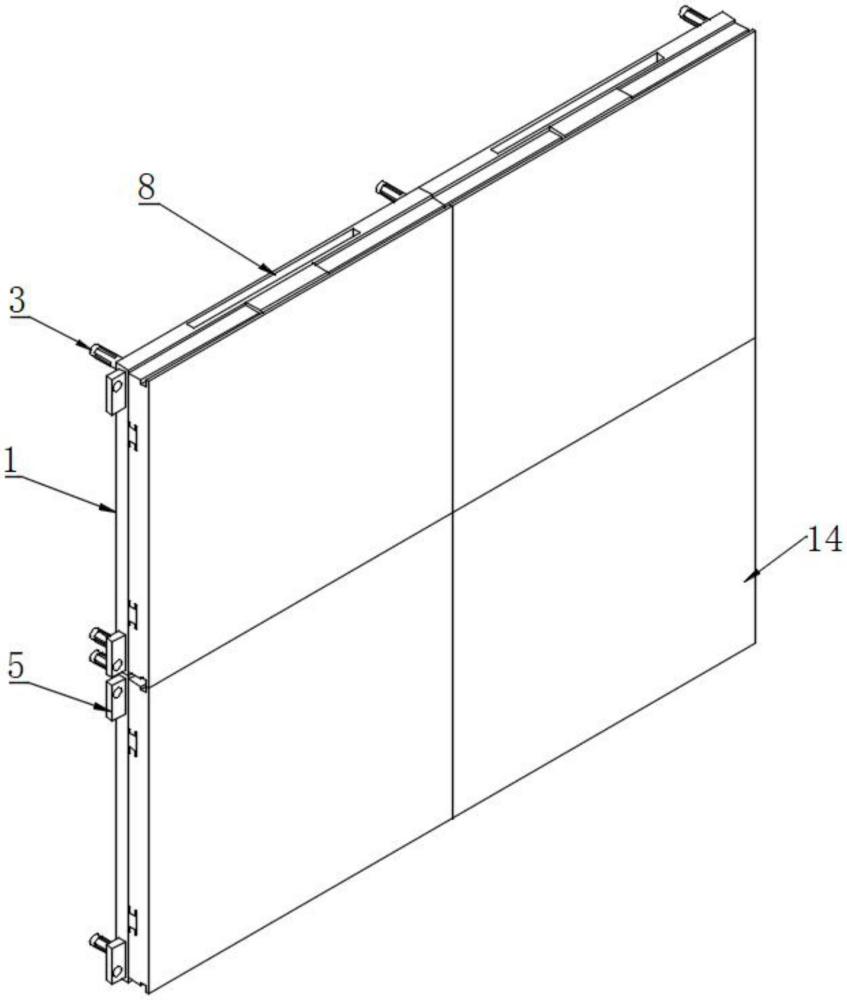

1.一種外墻保溫裝飾一體板連接裝置，包括四個固定架(1)，其特征在于：四個所述固定架(1)的頂部均開設有一組固定槽(2)，四組所述固定槽(2)的內表壁均活動插設有膨脹螺絲(3)，四個所述固定架(1)的外壁一側均開設有兩個連接槽(4)，四個所述固定架(1)的外壁另一側均固定連接有兩個連接板(5)，八個所述連接板(5)的外壁一側均開設有安裝槽(6)，四個所述固定架(1)的底部均固定連接有承接板(7)，四個所述固定架(1)的頂部均開設有承接槽(8)，四個所述固定架(1)的外壁一側均固定連接有兩個固定卡塊(9)。

2.根據權利要求1所述的一種外墻保溫裝飾一體板連接裝置，其特征在于：四個所述固定架(1)的外壁一側均固定連接有兩個軌道(10)，八個所述軌道(10)的外壁一側均開設有嵌入槽(11)。

3.根據權利要求2所述的一種外墻保溫裝飾一體板連接裝置，其特征在于：八個所述嵌入槽(11)的內壁底部均固定連接有限位彈簧(12)，八個所述限位彈簧(12)的外表壁均固定連接有限位塊(13)。

4.根據權利要求3所述的一種外墻保溫裝飾一體板連接裝置，其特征在于：所述八個所述限位塊(13)的外表壁之間均活動套設有外墻板(14)。

5.根據權利要求4所述的一種外墻保溫裝飾一體板連接裝置，其特征在于：四個所述外墻板(14)的外壁一側均開設有兩個滑槽(15)，且八個軌道(10)滑動嵌設在八個滑槽(15)的內部。

6.根據權利要求5所述的一種外墻保溫裝飾一體板連接裝置，其特征在于：四個所述外墻板(14)的外表壁均開設有兩個卡槽(16)，且八個固定卡塊(9)活動插設在八個卡槽(16)的內部。

7.根據權利要求6所述的一種外墻保溫裝飾一體板連接裝置，其特征在于：

技術總結
本技術提供一種外墻保溫裝飾一體板連接裝置，涉及連接裝置技術領域，包括四個固定架，四個固定架的頂部均開設有一組固定槽，四組固定槽的內表壁均活動插設有膨脹螺絲，四個固定架的外壁一側均開設有兩個連接槽，四個固定架的外壁另一側均固定連接有兩個連接板。本技術中，通過在本裝置各組件的相互作用下，實現了外墻板和固定架的多重固定，從而顯著提升了外墻安裝結構的穩固性和安全性，這種多重固定機制不僅確保了外墻板在各種環境條件下的穩定性，還有效防止了外墻板的脫落和晃動，為建筑提供了可靠的外部保護，并且固定架和外墻板的安裝便捷，實現了快速而準確地安裝，提高了安裝效率。

技術研發人員：胡鶯鶯,陶冉冉
受保護的技術使用者：山東久居香建筑裝飾有限公司
技術研發日：20240711
技術公布日：2025/4/28
