本技術涉及砂磨機，更具體地說，涉及一種多級研磨臥式油墨砂磨機。

背景技術：

1、臥式油墨砂磨機即臥式砂磨機，臥式砂磨機是一種廣泛用于涂料、染料、油漆、油墨、醫藥、磁粉、鐵氧體、感光膠片、農藥、造紙以及化妝品等非金屬礦行業的高效率濕法超微研磨分散機械，常見的臥式油墨砂磨機通常具備一組研磨筒，而多級研磨臥式油墨砂磨機中具備多組研磨筒，然后通過多組研磨筒實現多級研磨的效果。

2、現有的多級研磨臥式油墨砂磨機的多級研磨方式主要是油墨在上級研磨筒內研磨一定時間后，然后打開與下級研磨筒連接的通道，將上級研磨筒內的油墨輸送到下級研磨筒內進行進一步研磨，但是在此過程中，上級研磨筒內未徹底研磨的油墨會一起進入到下級研磨筒內研磨，從而會對多級研磨效果產生極大影響，降低裝置的使用性能，鑒于此，我們提出一種多級研磨臥式油墨砂磨機。

技術實現思路

1、本實用新型的目的在于克服現有技術的不足，適應現實需要，提供一種多級研磨臥式油墨砂磨機，以解決當前多級研磨臥式油墨砂磨機的多級研磨性能不好的技術問題。

2、為解決上述技術問題，本實用新型提供如下技術方案：一種多級研磨臥式油墨砂磨機，包括砂磨機主體，所述砂磨機主體上布置有上級研磨筒和下級研磨筒，所述上級研磨筒和下級研磨筒底部一端布置有分離輸送結構，且上級研磨筒底部的分離輸送結構與下級研磨筒連接，所述上級研磨筒和下級研磨筒朝向于分離輸送結構的一端布置有輸送泵，所述分離輸送結構包括盒體，所述盒體內部布置有過濾結構，所述盒體一側布置有與過濾結構對稱的第三連接管，所述上級研磨筒上輸送泵的輸入端通過導管與對應分離輸送結構上的第三連接管連接，所述上級研磨筒上輸送泵的輸出端通過導管與上級研磨筒側面輸入端連通，所述下級研磨筒上輸送泵的輸入端通過導管與對應分離輸送結構上的第三連接管連接，所述下級研磨筒上輸送泵的輸出端通過導管與下級研磨筒側面輸入端連通；

3、所述過濾結構呈錐形狀，所述過濾結構包括分隔板和過濾網板，所述分隔板布置于盒體內，所述過濾網板布置于分隔板中央處，所述盒體內頂部布置有與過濾網板對稱的導流結構。

4、本實用新型通過設計的分離輸送結構和輸送泵，因此上級研磨筒和下級研磨筒內部的研磨油墨會進入到盒體中，然后過濾結構對上級研磨筒和下級研磨筒內部的研磨油墨進行過濾分離，上級研磨筒內研磨合格的油墨會通過過濾結構，然后進入到下級研磨筒內進行二次研磨，上級研磨筒內研磨不合格的油墨會保留在過濾結構上方，然后輸送泵將盒體內部不合格的油墨再次輸送到上級研磨筒內進行繼續研磨，直至上級研磨筒內的油墨完全達標進入到下級研磨筒為止，下級研磨筒的工作原理同上，從而可以保證油墨在上級研磨筒和下級研磨筒內完美的研磨狀態，才會進入到下一步研磨或者排出，從而可以極大提高裝置對油墨的多級研磨效果，并且油墨通過導流結構可以均勻的流落到過濾結構上，實現油墨大面積落入到過濾結構上，可以提高油墨的過濾速率，在油墨經過過濾結構時，合格的油墨直接通過過濾結構，不合格的油墨會在過濾結構頂面的傾斜導向下，迅速向四周滑落，脫離過濾網板，因此，可以有效避免不合格油墨殘留在過濾網板上而影響后續油墨的過濾分離，從而能夠保證過濾結構對油墨的過濾分離效果

5、優選地，所述盒體頂部中央布置有第一連接管，所述盒體底部中央布置有第二連接管，所述上級研磨筒底部分離輸送結構上的第一連接管與上級研磨筒底部輸出端連通，所述上級研磨筒底部分離輸送結構上的第二連接管與下級研磨筒頂部的輸入端連通，所述下級研磨筒底部分離輸送結構上的第一連接管與下級研磨筒底部的輸出端連通。

6、優選地，所述砂磨機主體底座上布置有兩組對稱的固定板，且固定板相對側布置有與盒體對稱的連接板，所述連接板一端與盒體連接。

7、優選地，所述分隔板頂部與過濾網板對應處為通孔，所述分隔板頂部一周呈傾斜狀，所述過濾網板為錐形。

8、優選地，所述導流結構包括主管，所述主管頂部與第一連接管連接，所述主管一周呈等距布置有若干組分流管。

9、優選地，所述分流管呈傾斜布置，所述分流管底部等距布置有若干組分流端口。

10、與現有技術相比，本實用新型的有益效果是：

11、1、本實用新型通過設計的分離輸送結構和輸送泵，因此上級研磨筒和下級研磨筒內部的研磨油墨會進入到盒體中，然后過濾結構對上級研磨筒和下級研磨筒內部的研磨油墨進行過濾分離，上級研磨筒內研磨合格的油墨會通過過濾結構，然后進入到下級研磨筒內進行二次研磨，上級研磨筒內研磨不合格的油墨會保留在過濾結構上方，然后輸送泵將盒體內部不合格的油墨再次輸送到上級研磨筒內進行繼續研磨，直至上級研磨筒內的油墨完全達標進入到下級研磨筒為止，下級研磨筒的工作原理同上，從而可以保證油墨在上級研磨筒和下級研磨筒內完美的研磨狀態，才會進入到下一步研磨或者排出，從而可以極大提高裝置對油墨的多級研磨效果，解決當前多級研磨臥式油墨砂磨機的多級研磨性能不好的技術問題，因此，本實用新型對油墨的多級研磨效果更好。

12、2、本實用新型中的過濾結構由分隔板和過濾網板組成，過濾結構呈錐形狀，并且在過濾結構上方設置了導流結構，油墨通過導流結構可以均勻的流落到過濾結構上，實現油墨大面積落入到過濾結構上，可以提高油墨的過濾速率，在油墨經過過濾結構時，合格的油墨直接通過過濾結構，不合格的油墨會在過濾結構頂面的傾斜導向下，迅速向四周滑落，脫離過濾網板，因此，可以有效避免不合格油墨殘留在過濾網板上而影響后續油墨的過濾分離，從而能夠保證過濾結構對油墨的過濾分離效果。

技術特征：

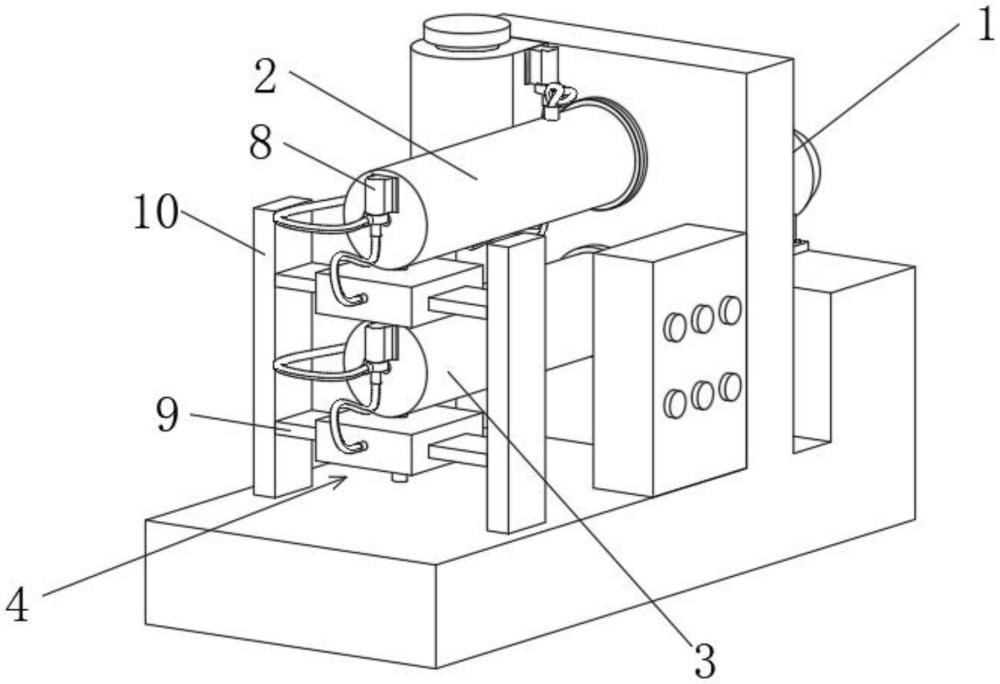

1.一種多級研磨臥式油墨砂磨機，其特征在于，包括砂磨機主體(1)，所述砂磨機主體(1)上布置有上級研磨筒(2)和下級研磨筒(3)，所述上級研磨筒(2)和下級研磨筒(3)底部一端布置有分離輸送結構(4)，且上級研磨筒(2)底部的分離輸送結構(4)與下級研磨筒(3)連接，所述上級研磨筒(2)和下級研磨筒(3)朝向于分離輸送結構(4)的一端布置有輸送泵(8)，所述分離輸送結構(4)包括盒體(5)，所述盒體(5)內部布置有過濾結構(6)，所述盒體(5)一側布置有與過濾結構(6)對稱的第三連接管(503)，所述上級研磨筒(2)上輸送泵(8)的輸入端通過導管與對應分離輸送結構(4)上的第三連接管(503)連接，所述上級研磨筒(2)上輸送泵(8)的輸出端通過導管與上級研磨筒(2)側面輸入端連通，所述下級研磨筒(3)上輸送泵(8)的輸入端通過導管與對應分離輸送結構(4)上的第三連接管(503)連接，所述下級研磨筒(3)上輸送泵(8)的輸出端通過導管與下級研磨筒(3)側面輸入端連通；

2.根據權利要求1所述的一種多級研磨臥式油墨砂磨機，其特征在于，所述盒體(5)頂部中央布置有第一連接管(501)，所述盒體(5)底部中央布置有第二連接管(502)，所述上級研磨筒(2)底部分離輸送結構(4)上的第一連接管(501)與上級研磨筒(2)底部輸出端連通，所述上級研磨筒(2)底部分離輸送結構(4)上的第二連接管(502)與下級研磨筒(3)頂部的輸入端連通，所述下級研磨筒(3)底部分離輸送結構(4)上的第一連接管(501)與下級研磨筒(3)底部的輸出端連通。

3.根據權利要求1所述的一種多級研磨臥式油墨砂磨機，其特征在于，所述砂磨機主體(1)底座上布置有兩組對稱的固定板(10)，且固定板(10)相對側布置有與盒體(5)對稱的連接板(9)，所述連接板(9)一端與盒體(5)連接。

4.根據權利要求1所述的一種多級研磨臥式油墨砂磨機，其特征在于，所述分隔板(601)頂部與過濾網板(602)對應處為通孔，所述分隔板(601)頂部一周呈傾斜狀，所述過濾網板(602)為錐形。

5.根據權利要求1所述的一種多級研磨臥式油墨砂磨機，其特征在于，所述導流結構(7)包括主管(701)，所述主管(701)頂部與第一連接管(501)連接，所述主管(701)一周呈等距布置有若干組分流管(702)。

6.根據權利要求5所述的一種多級研磨臥式油墨砂磨機，其特征在于，所述分流管(702)呈傾斜布置，所述分流管(702)底部等距布置有若干組分流端口(703)。

技術總結
本技術公開了一種多級研磨臥式油墨砂磨機，涉及砂磨機技術領域，旨在解決當前多級研磨臥式油墨砂磨機的多級研磨性能不好的技術問題，包括砂磨機主體，所述砂磨機主體上布置有上級研磨筒和下級研磨筒，所述上級研磨筒和下級研磨筒底部一端布置有分離輸送結構，且上級研磨筒底部的分離輸送結構與下級研磨筒連接，所述上級研磨筒和下級研磨筒朝向于分離輸送結構的一端布置有輸送泵，所述分離輸送結構包括盒體，所述盒體內部布置有過濾結構，所述盒體一側布置有與過濾結構對稱的第三連接管。本技術對油墨的多級研磨效果更好。
