本技術涉及工業制造裝置，尤其涉及一種破碎裝置用的可拆卸式篩輥及其破碎裝置。

背景技術：

1、目前破碎機用的篩輥大多是整體的，篩輥在使用時只有中間一部分會被磨損，篩輥與軸承連接的傳動部分和不與物料進行磨損的部分不會被磨損，但整體篩輥卻需要更換整個篩輥，這就大大增加了篩輥的使用成本。

2、同時整體篩輥的長度是遠遠大于破碎機寬度的，所以更換篩輥只能從設備墻體一側將篩輥抽出，這就需要設備兩側有足夠大的空間才能將篩輥從設備兩側取出，這樣就大大增加了破碎機基礎及檢修空間的制造費用。

3、在“一種具有高精度結構的輾壓軸”(公開號為cn214888336u，以下簡稱現有技術1)的專利中，公開了一種具有高精度結構的輾壓軸，其中提到了許多加工和連接細節，以及軸體的材料和表面處理。這種方法可能存在以下一些缺陷：由于涉及的加工和連接細節較多，包括鍵槽、軸承、內襯層、連接機構等，這可能會增加制造過程的復雜性；且輾壓軸的復雜結構可能會增加維護和維修的難度。例如，如果密封墊、摩擦片或滾珠出現問題，可能需要更多的時間和成本來進行修復或更換；現有技術1中還提到了對軸體加工精度的要求在一定的范圍以?xún)?nèi)，以及達到動平衡處理要求。這可能需要高精度的加工設備和技術，增加了制造成本和工藝要求。

技術實現思路

1、有鑒于此，本實用新型實施例提供了一種破碎裝置用的可拆卸式篩輥及其破碎裝置，用以解決篩輥是整體的，整體篩輥更換就需要更換整個篩輥，這就大大增加了篩輥的使用成本和更換時的不便的問題。

2、第一方面，本實用新型實施例提供一種破碎裝置用的可拆卸式篩輥，其特征在于，包括篩輥主體；所述篩輥主體由滾筒和滾筒兩端設置的軸頭組成；所述滾筒兩端的軸頭分別為第一軸頭和第二軸頭；所述第一軸頭和第二軸頭分別與所述滾筒的兩端成可拆卸式連接；其中，所述可拆卸式連接包括鍵連接；所述滾筒在兩端的內圈處設有篩輥過渡圈；所述篩輥過渡圈與所述滾筒兩側的內圈通過焊接固定；所述第一軸頭和第二軸頭分別在所述滾筒兩端的內圈設有篩輥過渡圈處進行鍵連接。

3、優選的，所述滾筒為空心結構，但設有可承受一定強度的壁厚；所述軸頭通過將外圈設于所述滾筒內圈進行可拆卸式連接；所述滾筒的外圈上還設有若干個等間距布置的凸齒；所述凸齒上均設有凸角。

4、優選的，所述第一軸頭和第二軸頭分別通過鍵連接將所述第一軸頭和第二軸頭限制于所述滾筒兩端的篩輥過渡圈內。

5、優選的，所述滾筒的兩端在與所述鍵連接相適配的位置上設有緊定螺釘；所述鍵連接的鍵通過所述緊定螺釘進行固定。

6、優選的，所述軸頭通過軸頭外徑和篩輥過渡圈的內徑配合和通過緊定螺釘將鍵固定來限制所述軸頭的軸向位移。

7、優選的，所述可拆卸式連接為脹套連接；所述脹套設于所述軸頭的外圈與所述滾筒的內圈之間。

8、優選的，所述滾筒在所述脹套安裝位置的外部還設有脹套保護套。

9、優選的，所述脹套保護套由所述滾筒的外圈向內圈延伸設置，并將所述脹套的位置全部罩設在內。

10、優選的，所述凸齒的截面形狀包括梯形、圓錐形、三角形或長方形。

11、第二方面，提供一種破碎裝置，包括如上任一項所述的破可拆卸式篩輥。

12、本實用新型提供的一種破碎裝置用的可拆卸式篩輥具有以下有益效果：

13、1.便于維護和更換：由于篩輥采用可拆卸式設計，操作人員可以輕松地將損壞的篩輥替換為新的，而無需整體更換整個破碎裝置；且滾筒為空心結構，滾筒兩側的內圈先與篩輥過渡圈焊接后再整體加工，這樣可以大大節省滾筒使用的材料、節省維護時間和成本。

14、2.防止松動：通過軸頭外徑和篩輥過渡圈的內徑配合限制軸頭的軸向移動，同時在鍵的位置有緊定螺釘將鍵固定，通過緊定螺釘來固定鍵連接，避免了鍵連接在使用過程中的松動，從而確保了裝置的可靠性和安全性。

15、3.保護裝置：脹套連接和脹套保護套的設計可以有效地保護軸頭和滾筒，避免了使用過程中物料進入脹套中損壞脹套，防止其受到外部損壞或腐蝕，進一步延長了裝置的使用壽命。

技術特征：

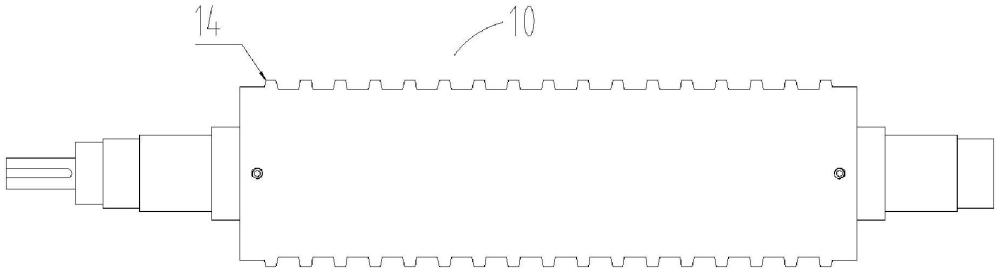

1.一種破碎裝置用的可拆卸式篩輥，其特征在于，包括篩輥主體(10)；

2.根據權利要求1所述的一種破碎裝置用的可拆卸式篩輥，其特征在于，所述滾筒(11)為空心結構，但設有可承受一定強度的壁厚；所述軸頭通過將外圈設于所述滾筒(11)內圈進行可拆卸式連接；所述滾筒(11)的外圈上還設有若干個等間距布置的凸齒(14)；所述凸齒上均設有凸角。

3.根據權利要求1所述的一種破碎裝置用的可拆卸式篩輥，其特征在于，所述第一軸頭(12)和第二軸頭(13)分別通過鍵連接將所述第一軸頭(12)和第二軸頭(13)限制于所述滾筒兩端的篩輥過渡圈內。

4.根據權利要求3所述的一種破碎裝置用的可拆卸式篩輥，其特征在于，所述滾筒(11)的兩端在與所述鍵連接相適配的位置上設有緊定螺釘；所述鍵連接的鍵通過所述緊定螺釘進行固定。

5.根據權利要求4所述的一種破碎裝置用的可拆卸式篩輥，其特征在于，所述軸頭通過軸頭外徑和篩輥過渡圈(23)的內徑配合和通過緊定螺釘將鍵固定來限制所述軸頭的軸向位移。

6.根據權利要求2所述的一種破碎裝置用的可拆卸式篩輥，其特征在于，所述可拆卸式連接為脹套連接；所述脹套(31)設于所述軸頭的外圈與所述滾筒(11)的內圈之間。

7.根據權利要求6所述的一種破碎裝置用的可拆卸式篩輥，其特征在于，所述滾筒(11)在所述脹套(31)安裝位置的外部還設有脹套保護套(32)。

8.根據權利要求7所述的一種破碎裝置用的可拆卸式篩輥，其特征在于，所述脹套保護套(32)由所述滾筒(11)的外圈向內圈延伸設置，并將所述脹套(31)的位置全部罩設在內。

9.根據權利要求2所述的一種破碎裝置用的可拆卸式篩輥，其特征在于，所述凸齒(14)的截面形狀包括梯形、圓錐形、三角形或長方形。

10.一種破碎裝置，其特征在于，包括如權利要求1至9任一項所述的一種破碎裝置用的可拆卸式篩輥。

技術總結
本技術涉及工業制造技術領域，具體公開了一種破碎裝置用的可拆卸式篩輥及其破碎裝置，包括篩輥主體，其由滾筒和滾筒兩端設置的軸頭組成，其中滾筒兩端的軸頭分別為第一軸頭和第二軸頭，并且與滾筒的兩端成可拆卸式連接。滾筒為具有一定強度壁厚的空心結構；連接方式采用鍵連接，滾筒兩端的內圈處設有篩輥過渡圈，并通過焊接固定，第一軸頭和第二軸頭分別在滾筒兩端的內圈設有篩輥過渡圈處進行鍵連接，從而限制軸頭于篩輥過渡圈內。此外，滾筒兩端設有緊定螺釘，用以固定鍵連接的鍵。另一種可拆卸式連接方式為脹套連接，并設有脹套保護套來保護滾筒。

技術研發人員：陸翠翠
受保護的技術使用者：四川志嘉機械設備有限公司
技術研發日：20240415
技術公布日：2025/3/20
