本技術涉及篩分設備，具體為一種煤礦智能振動篩分設備。

背景技術：

1、煤炭開采出來后，對部分煤渣需要進行篩分利用，現有的煤渣篩分方式為：將煤渣導入至網板上，再利用電機提供動力，迫使網板晃動，利用振動作用實現煤渣的分選，在室外操作過程中，分選出來的煤渣由于質量輕，受到風吹會四處飛揚，不便于收集，為此，我們提出一種煤礦智能振動篩分設備。

技術實現思路

1、本實用新型的目的在于提供一種煤礦智能振動篩分設備，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種煤礦智能振動篩分設備，包括承載支架，篩分組件，所述篩分組件用于對煤礦物料進行分選，所述篩分組件安裝在承載支架上，動力組件，所述動力組件用于增加篩分組件中物料的篩分速度，所述動力組件安裝在承載支架上。

3、作為優選，所述篩分組件包括移動板，所述移動板和承載支架套接相連，所述移動板上固定連接有篩分殼，所述篩分殼中套接有置物殼，所述置物殼中固定連接有網板，所述篩分殼中固定連通有下料管。

4、作為優選，所述下料管中安裝有傳感器。

5、作為優選，所述置物殼中固定連接有轉軸，所述轉軸上轉動連接有耳板，所述耳板和篩分殼固定連接。

6、作為優選，所述轉軸上固定連接有第一齒輪，所述第一齒輪上嚙合連接有直角齒板，所述直角齒板上固定連接有伸縮件，所述伸縮件上固定連接有卡箍。

7、作為優選，所述動力組件包括連桿，所述連桿和承載支架轉動連接，所述連桿的一端安裝有電機，所述連桿的另一端固定連接有第二齒輪，所述第二齒輪上嚙合連接有齒輪板，所述齒輪板和移動板固定連接，所述齒輪板中固定連接有導桿，所述導桿中套接有支腳，所述導桿上安裝有彈性件。

8、作為優選，所述導桿上固定連接有緩沖塊。

9、作為優選，所述承載支架上固定連接有支撐座。

10、本實用新型至少具備以下有益效果：

11、1.將置物殼套入篩分殼的內部，物料倒入至置物殼中通過網板對物料進行分選，分選后的物料經過篩分殼中的下料管導出，轉動置物殼，殘留在置物殼的物料從篩分殼的側壁排出。

12、通過篩分殼底部錐體的設計，便于物料下落，在篩分殼底部設置的下料管采用軟質橡膠材料制成，可以將下料管直接插入到收集裝置中，便于對分選后的物料進行收集，防止風吹造成物料四處飛揚，置物殼和篩分殼之間采用套接的方式，便于分選后的物料從置物殼中倒出。

13、2.電機通過聯軸器帶動連桿在承載支架中旋轉，第二齒輪的齒牙和齒輪板接觸時，通過嚙合的作用帶動齒輪板橫移，與此同時，齒輪板帶動移動板移動，當?shù)诙X輪的齒牙和齒輪板分離后，在彈性件的作用下，齒輪板復位，進而移動板帶動篩分殼復位，進而移動板帶動篩分殼擺動，實現震動下料。

14、通過傳感器的設置，當下料管中沒有物料下落時，傳感器將信號傳遞給控制模塊，在控制模塊的作用下，電機停止工作，傳感器檢測到有物料從下料管中下落時，電機開始工作，在傳感器的作用下，實現物料篩分結束后整體設備的智能啟停，不需要實時觀察整體設備對物料的篩分進程。

技術特征：

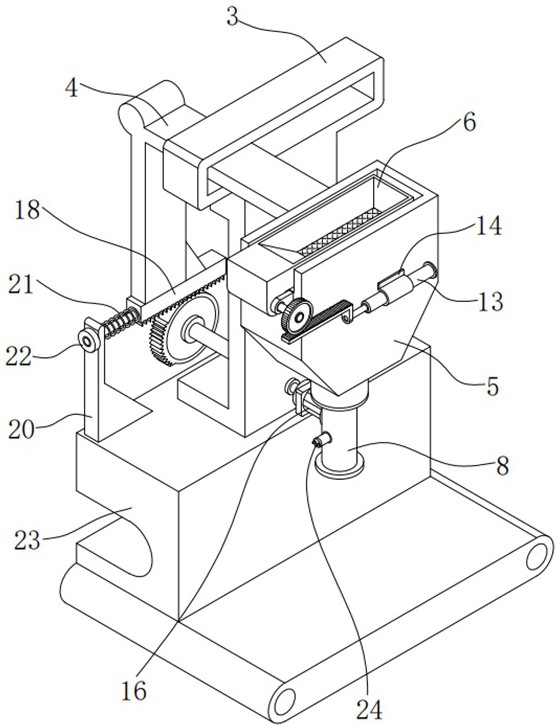

1.一種煤礦智能振動篩分設備，包括承載支架（3），其特征在于：

2.根據權利要求1所述的一種煤礦智能振動篩分設備，其特征在于：所述下料管（8）中安裝有傳感器（24）。

3.根據權利要求1所述的一種煤礦智能振動篩分設備，其特征在于：所述動力組件（2）包括連桿（15），所述連桿（15）和承載支架（3）轉動連接，所述連桿（15）的一端安裝有電機（16），所述連桿（15）的另一端固定連接有第二齒輪（17），所述第二齒輪（17）上嚙合連接有齒輪板（18），所述齒輪板（18）和移動板（4）固定連接，所述齒輪板（18）中固定連接有導桿（19），所述導桿（19）中套接有支腳（20），所述導桿（19）上安裝有彈性件（21）。

4.根據權利要求3所述的一種煤礦智能振動篩分設備，其特征在于：所述導桿（19）上固定連接有緩沖塊（22）。

5.根據權利要求1所述的一種煤礦智能振動篩分設備，其特征在于：所述承載支架（3）上固定連接有支撐座（23）。

技術總結
本技術涉及篩分設備技術領域，具體公開了一種煤礦智能振動篩分設備，包括承載支架，篩分組件，所述篩分組件用于對煤礦物料進行分選，所述篩分組件安裝在承載支架上，動力組件，所述動力組件用于增加篩分組件中物料的篩分速度，所述動力組件安裝在承載支架上，物料倒入至置物殼中通過網板對物料進行分選，分選后的物料經過篩分殼中的下料管導出，通過篩分殼底部錐體的設計，便于物料下落，在篩分殼底部設置的下料管采用軟質橡膠材料制成，可以將下料管直接插入到收集裝置中，便于對分選后的物料進行收集，防止風吹造成物料四處飛揚，置物殼和篩分殼之間采用套接的方式，便于分選后的物料從置物殼中倒出。

技術研發人員：溫軍輝,張英杰,劉峰波,龐照川,高朋岳,蘭永帥
受保護的技術使用者：陜西煤業集團黃陵建莊礦業有限公司
技術研發日：20240418
技術公布日：2025/3/20
