本技術涉及節能環保，尤其涉及一種富油煤或油頁巖的高溫?zé)峤鉅t。

背景技術：

1、受“缺油、少氣、相對富煤”的能源資源稟賦特征制約，我國油氣長期保持著較高的對外依存。為彌補油氣能源不足的現狀，煤制油有望成為實現油氣補給的一種有效途徑。

2、富油煤或油頁巖通過高溫條件下的熱解反應，將富油煤或油頁巖中的有機質分解為小分子氣體和液體產物，從而實現資源的有效利用和廢棄物的減量化。

3、目前的富油煤或油頁巖熱解的高溫?zé)峤鉅t，在使用時，對富油煤或油頁巖高溫?zé)峤馑a(chǎn)生的液體不能完全收集，一些液體會滯留在放置富油煤或油頁巖的放置臺上，滯留的液體與富油煤或油頁巖粘結在一起，影響富油煤或油頁巖的熱解，降低熱解的產量。

技術實現思路

1、本實用新型的目的是提供一種富油煤或油頁巖的高溫?zé)峤鉅t，通過設置錐形狀的放置臺，讓放置臺上的富油煤或油頁巖分層次，提高富油煤或油頁巖熱解的同時，讓熱解產生的液體能順著多條下料槽快速進入到液體收集管內，而且通過驅動件帶動放置臺緩慢轉動，讓產生的液體通過慣性，能快速進入到下料槽內或從放置臺邊緣落下，對熱解的液體完全且快速的進行收集。

2、本實用新型采用了如下技術方案：

3、一種富油煤或油頁巖的高溫?zé)峤鉅t，包括高溫?zé)峤鉅t，所述高溫?zé)峤鉅t頂部固定設有氣體收集管，所述高溫?zé)峤鉅t內壁固定設有固定架，所述固定架中部轉動設有旋轉柱，所述旋轉柱下端固定設有錐形狀放置臺，所述放置臺外壁依次固定設有三個大小不同的圓盤，所述圓盤上均對稱開設有多條下料槽，所述放置臺下方的高溫?zé)峤鉅t內壁固定設有錐形狀的液體收集管，所述液體收集管下端固定設有出料管，所述高溫?zé)峤鉅t頂部設有驅動放置臺轉動的驅動件；

4、所述驅動件包括安裝在高溫?zé)峤鉅t頂部的安裝架，所述安裝架上固定設有電機，所述電機輸出端與旋轉柱上端固定連接。

5、優選地，所述放置臺一側邊緣位置固定設有支撐桿，所述支撐桿下端傾斜設有與液體收集管內壁相貼合的第一清理?xiàng)U。

6、優選地，所述高溫?zé)峤鉅t內壁固定設有固定環，所述固定環內螺紋設有第二清理?xiàng)U，所述第二清理?xiàng)U與放置臺下表面相貼合。

7、優選地，所述高溫?zé)峤鉅t一側設有加料口，所述加料口一側的高溫?zé)峤鉅t外壁轉動設有擋板。

8、優選地，所述放置臺面積小于高溫?zé)峤鉅t內部面積，所述下料槽呈傾斜狀。

9、優選地，所述出料管下端穿過高溫?zé)峤鉅t，所述出料管與液體收集管相連通。

10、與現有技術相比，本實用新型的有益效果是：

11、1、通過設置錐形狀的放置臺，讓放置臺上的富油煤或油頁巖分層次，提高富油煤或油頁巖熱解的同時，讓熱解產生的液體能順著多條下料槽快速進入到液體收集管內，而且通過驅動件帶動放置臺緩慢轉動，讓產生的液體通過慣性，能快速進入到下料槽內或從放置臺邊緣落下，對熱解的液體完全且快速的進行收集；

12、2、通過設置兩個清理?xiàng)U，利用放置臺的轉動，對放置臺下表面和液體收集管內壁附著的液體進行刮落，增加了熱解液體收集效率。

技術特征：

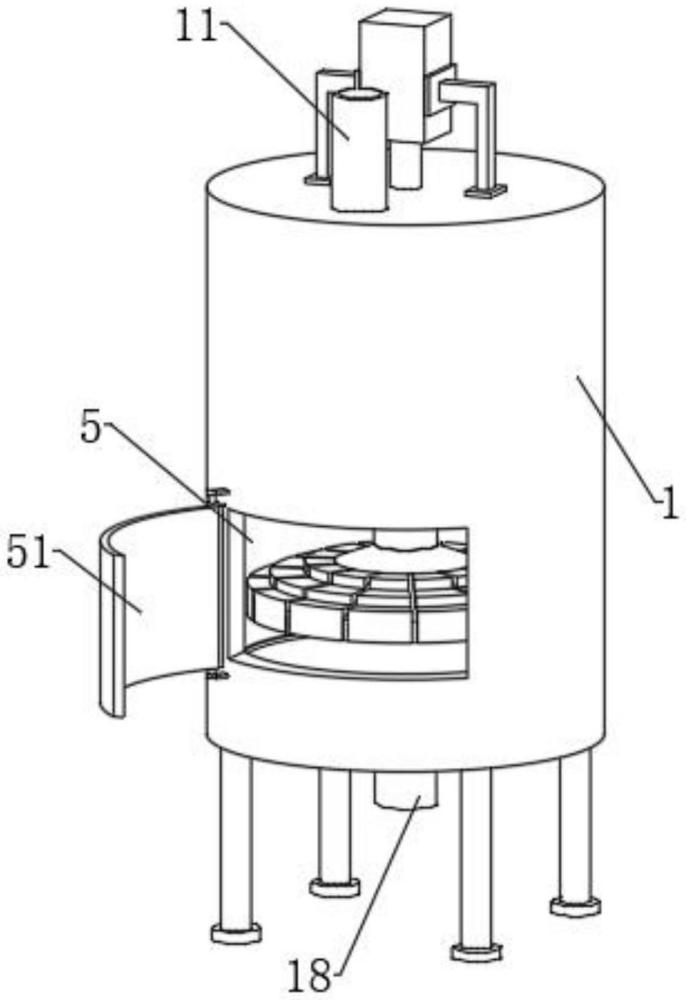

1.一種富油煤或油頁巖的高溫?zé)峤鉅t，包括高溫?zé)峤鉅t(1)，其特征在于：所述高溫?zé)峤鉅t(1)頂部固定設有氣體收集管(11)，所述高溫?zé)峤鉅t(1)內壁固定設有固定架(12)，所述固定架(12)中部轉動設有旋轉柱(13)，所述旋轉柱(13)下端固定設有錐形狀放置臺(14)，所述放置臺(14)外壁依次固定設有三個大小不同的圓盤(15)，所述圓盤(15)上均對稱開設有多條下料槽(16)，所述放置臺(14)下方的高溫?zé)峤鉅t(1)內壁固定設有錐形狀的液體收集管(17)，所述液體收集管(17)下端固定設有出料管(18)，所述高溫?zé)峤鉅t(1)頂部設有驅動放置臺(14)轉動的驅動件；

2.根據權利要求1所述的一種富油煤或油頁巖的高溫?zé)峤鉅t，其特征在于：所述放置臺(14)一側邊緣位置固定設有支撐桿(3)，所述支撐桿(3)下端傾斜設有與液體收集管(17)內壁相貼合的第一清理?xiàng)U(31)。

3.根據權利要求1所述的一種富油煤或油頁巖的高溫?zé)峤鉅t，其特征在于：所述高溫?zé)峤鉅t(1)內壁固定設有固定環(4)，所述固定環(4)內螺紋設有第二清理?xiàng)U(41)，所述第二清理?xiàng)U(41)與放置臺(14)下表面相貼合。

4.根據權利要求1所述的一種富油煤或油頁巖的高溫?zé)峤鉅t，其特征在于：所述高溫?zé)峤鉅t(1)一側設有加料口(5)，所述加料口(5)一側的高溫?zé)峤鉅t(1)外壁轉動設有擋板(51)。

5.根據權利要求1所述的一種富油煤或油頁巖的高溫?zé)峤鉅t，其特征在于：所述放置臺(14)面積小于高溫?zé)峤鉅t(1)內部面積，所述下料槽(16)呈傾斜狀。

6.根據權利要求1所述的一種富油煤或油頁巖的高溫?zé)峤鉅t，其特征在于：所述出料管(18)下端穿過高溫?zé)峤鉅t(1)，所述出料管(18)與液體收集管(17)相連通。

技術總結
本技術公開了一種富油煤或油頁巖的高溫?zé)峤鉅t，包括高溫?zé)峤鉅t，高溫?zé)峤鉅t頂部固定設有氣體收集管，高溫?zé)峤鉅t內壁固定設有固定架，固定架中部轉動設有旋轉柱，旋轉柱下端固定設有錐形狀放置臺，放置臺外壁依次固定設有三個大小不同的圓盤，圓盤上均對稱開設有多條下料槽。本技術通過設置錐形狀的放置臺，讓放置臺上的富油煤或油頁巖分層次，提高富油煤或油頁巖熱解的同時，讓熱解產生的液體能順著多條下料槽快速進入到液體收集管內，而且通過驅動件帶動放置臺緩慢轉動，讓產生的液體通過慣性，能快速進入到下料槽內或從放置臺邊緣落下，對熱解的液體完全且快速的進行收集。

技術研發人員：雷震東,汪雄偉,豆培杰,吳曉艦,豆培清,徐興建,劉前鋒,吳立進,竇德剛
受保護的技術使用者：優尼環境科技（深圳）有限公司
技術研發日：20240708
技術公布日：2025/4/28
