本技術涉及真空脫水，具體涉及用于熱塑性聚氨酯彈性體生產的真空脫水裝置。

背景技術：

1、熱塑性聚氨酯彈性體突出的特點是耐磨性?xún)?yōu)異、耐臭氧性極好、硬度大、強度高、彈性好、耐低溫，有良好的耐油、耐化學藥品和耐環境性能，在潮濕環境中聚醚型酯水解穩定性遠超過聚酯型，它在生產時需要進行脫水處理。

2、但是在實際使用中，脫水裝置其脫水方式通常較為單一，因此就容易導致其脫水效率較低，而且在脫水處理時，當物料較多時，也會影響不同物料位置的脫水效果不同，有的快有的慢，其物料的整體脫水效率也會受到影響，因此就需要一種能夠?qū)Χ喾N脫水方式進行組合使用的裝置，來提高效率，同時也需要能夠很好的對物料進行攪拌，保持均勻脫水。

技術實現思路

1、本實用新型的目的是提供用于熱塑性聚氨酯彈性體生產的真空脫水裝置，解決了現有的脫水裝置方式較為單一，效率較低、脫水不夠均勻的問題。

2、為了實現上述目的，本實用新型提供如下技術方案：用于熱塑性聚氨酯彈性體生產的真空脫水裝置，包括罐體、支撐板和過濾筒，所述罐體的底部設置有支撐板，罐體的頂端設置有蓋板，罐體的頂端內部設置有過濾筒，過濾筒的內部中心處貫穿設置有中心桿，過濾筒的內壁環繞設置有多個攪拌片；

3、用于進行支撐的支撐板頂部?jī)蓚?cè)固定連接有豎直板，豎直板的頂部靠近罐體的一側設置有轉動電機，轉動電機動力輸出端通過連接軸與罐體的底部外壁固定連接，轉動電機的動力輸出端與連接軸固定；

4、用于進行過濾的過濾筒頂部外壁環繞設置有封閉圈，罐體的內壁靠近過濾筒的外壁處呈環繞設置有多個加熱片，且多個加熱片間隔之間設置有抽吸管；

5、用于進行攪拌的中心桿外壁設置有多個固定環，且固定環的外壁通過傾斜片與攪拌片相互固定。

6、優選的，所述蓋板的頂部安裝有驅動電機，且驅動電機的動力輸出端貫穿蓋板與中心桿底部相互固定，罐體的底部固定連接有旋轉電機，旋轉電機的頂部動力輸出端貫穿罐體的內部與過濾筒的底部相互固定。

7、優選的，所述過濾筒內部的多個攪拌片與中心桿之間的間距不相同，中心桿的外壁與固定環相互固定連接，傾斜片的側壁呈傾斜狀。

8、優選的，所述過濾筒頂部的封閉圈外壁通過軸承與罐體的內壁頂端相互轉動連接，罐體的頂部設置有蓋板。

9、優選的，所述過濾筒的底部封閉，且過濾筒的側壁開設有多個貫穿孔，加熱片的側壁呈傾斜與過濾筒相互對應，多個加熱片分別由不同的控制開關進行連接控制。

10、優選的，所述抽吸管的外壁靠近罐體內部的位置開設有多個貫穿孔，抽吸管的底部貫穿罐體的底部與抽氣泵相互連接。

11、在上述技術方案中，本實用新型提供的技術效果和優點：

12、1、過濾筒和中心桿跟隨旋轉，就能夠有效的對過濾筒內部的物料進行攪動旋轉，進而實現離心脫水，同時多余的水分能夠方便的通過過濾筒漏到外部的罐體內部，與物料隔離，同時在使用時還能夠方便的啟動加熱片，通過加熱片能夠?qū)ξ锪媳砻娴乃诌M(jìn)行加熱使其蒸發成水汽，進一步的除去水分，而且還能夠啟動抽氣泵進行抽真空作業，將形成的水汽通過抽吸管吸出，從而有效的實現脫水；

13、2、中心桿通過外壁的固定環和傾斜片帶動攪拌片轉動，進而帶動了物料移動，同時由于傾斜片成傾斜狀，也能夠在旋轉時帶動物料移動，進而使得不同位置的物料相互混合，實現更加均勻的脫水，保持脫水效率的均勻，并且由于旋轉電機的轉動能夠帶動過濾筒轉動，進而使得過濾筒外壁的加熱能夠保持均勻，進而實現均勻的加熱，而且還能夠啟動轉動電機，使得轉動電機通過連接軸帶動罐體旋轉，進一步的使得物料相互混合，保持脫水均勻。

技術特征：

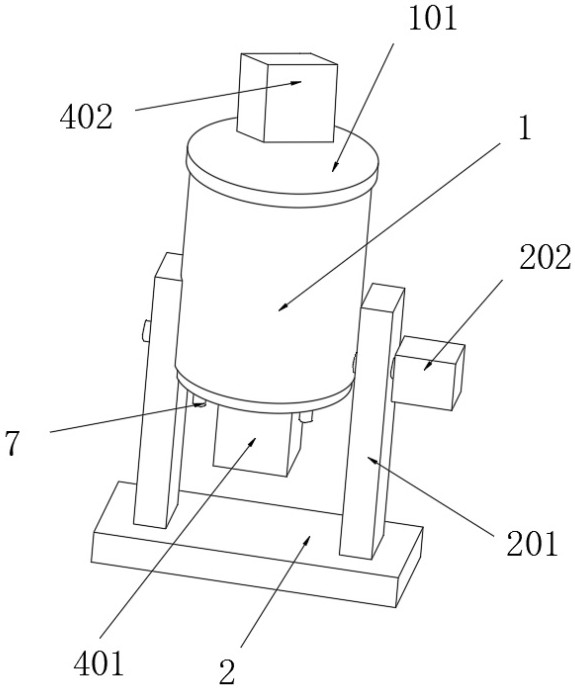

1.用于熱塑性聚氨酯彈性體生產的真空脫水裝置，包括罐體（1）、支撐板（2）和過濾筒（3），其特征在于：所述罐體（1）的底部設置有支撐板（2），罐體（1）的頂端設置有蓋板（101），罐體（1）的頂端內部設置有過濾筒（3），過濾筒（3）的內部中心處貫穿設置有中心桿（4），過濾筒（3）的內壁環繞設置有多個攪拌片（5）；

2.根據權利要求1所述的用于熱塑性聚氨酯彈性體生產的真空脫水裝置，其特征在于：所述蓋板（101）的頂部安裝有驅動電機（402），且驅動電機（402）的動力輸出端貫穿蓋板（101）與中心桿（4）底部相互固定，罐體（1）的底部固定連接有旋轉電機（401），旋轉電機（401）的頂部動力輸出端貫穿罐體（1）的內部與過濾筒（3）的底部相互固定。

3.根據權利要求1所述的用于熱塑性聚氨酯彈性體生產的真空脫水裝置，其特征在于：所述過濾筒（3）內部的多個攪拌片（5）與中心桿（4）之間的間距不相同，中心桿（4）的外壁與固定環（501）相互固定連接，傾斜片（502）的側壁呈傾斜狀。

4.根據權利要求1所述的用于熱塑性聚氨酯彈性體生產的真空脫水裝置，其特征在于：所述過濾筒（3）頂部的封閉圈（301）外壁通過軸承與罐體（1）的內壁頂端相互轉動連接，罐體（1）的頂部設置有蓋板（101）。

5.根據權利要求1所述的用于熱塑性聚氨酯彈性體生產的真空脫水裝置，其特征在于：所述過濾筒（3）的底部封閉，且過濾筒（3）的側壁開設有多個貫穿孔，加熱片（6）的側壁呈傾斜與過濾筒（3）相互對應，多個加熱片（6）分別由不同的控制開關進行連接控制。

6.根據權利要求1所述的用于熱塑性聚氨酯彈性體生產的真空脫水裝置，其特征在于：所述抽吸管（7）的外壁靠近罐體（1）內部的位置開設有多個貫穿孔，抽吸管（7）的底部貫穿罐體（1）的底部與抽氣泵相互連接。

技術總結
本技術公開了用于熱塑性聚氨酯彈性體生產的真空脫水裝置，具體涉及真空脫水技術領域，包括罐體、支撐板和過濾筒，所述罐體的底部設置有支撐板，罐體的頂端設置有蓋板，罐體的頂端內部設置有過濾筒，過濾筒的內部中心處貫穿設置有中心桿，過濾筒的內壁環繞設置有多個攪拌片；用于進行支撐的支撐板頂部?jī)蓚?cè)固定連接有豎直板，豎直板的頂部靠近罐體的一側設置有轉動電機，轉動電機動力輸出端通過通過連接軸與罐體的底部外壁固定連接，連接軸的一端貫穿豎直板安裝有轉動電機。本技術具有能夠方便將多種脫水方式相互組合使用，提高脫水效率、便于對物料進行攪動，使其在脫水時能夠充分移動，保持均勻脫水的優點。

技術研發人員：席志偉,劉永亮,張靜敏,韓軍,席岳峰
受保護的技術使用者：河北晉靈新能源材料有限責任公司
技術研發日：20240708
技術公布日：2025/4/28
