本技術屬于風力發電機清潔，特別是涉及一種大型風力發電機的清污設備。

背景技術：

1、風力發電機是將風能轉換為機械功，機械功帶動轉子旋轉，最終輸出交流電的電力設備。風力發電機一般有風輪、發電機、調向器、塔架、限速安全機構和儲能裝置等構件組成。風力發電機的工作原理比較簡單，風輪在風力的作用下旋轉，它把風的動能轉變為風輪軸的機械能，發電機在風輪軸的帶動下旋轉發電。大型風力發電機在長期的使用后會在表面沾染一層灰塵或是污垢，若要對風力發電機的葉片進行回收處理，需要拆下進行修復時先清污，以便檢查損壞情況。

2、公開號為“cn209430347u”，名稱為“一種大型風力發電機的交疊式清污設備”的實用新型公開了一種用于葉片的清污設備，其主要通過液壓油缸收縮將先固定的移動固定器拖動，然后循環此步驟時裝置從葉片一端移動至葉片末端進行清理。該裝置主要對葉片進行單面清洗，無法同時對葉片的兩側進行清污處理，導致清污處理的效率較低。

技術實現思路

1、本實用新型的目的在于提供一種大型風力發電機的清污設備，通過清潔板的作用，該裝置通過可以調節間距的清潔板，靈活地對葉片的兩側進行清污處理，同時對葉片的兩面進行清潔，可以提高葉片的清潔效率，且可以對不同厚度的葉片進行清潔，令該裝置的適用范圍更廣，解決了現有的裝置主要對葉片進行單面清洗，無法同時對葉片的兩側進行清污處理，導致清污處理的效率較低的問題。

2、為實現上述目的，本實用新型提供了如下技術方案：

3、一種大型風力發電機的清污設備，包括固定殼，所述固定殼上側開有調節槽；

4、所述調節槽內壁兩側開有限位槽；

5、所述調節槽內部滑動連接有調節塊，所述調節塊兩側均固定有限位條；

6、所述調節塊為梯形結構，所述調節塊一側開有調節切面；

7、所述調節切面表面開有活動槽；

8、所述固定殼頂部開有安裝孔，所述固定殼內部固定有安裝板，所述安裝板一側固定有液壓缸；

9、所述液壓缸輸出軸固定有活動塊，所述活動塊兩側均固定有移動塊；

10、所述調節塊貫穿調節槽，所述調節塊底部固定有第一安裝板，所述第一安裝板一側活動連接有第二安裝板，所述第二安裝板一側固定有清潔板。

11、本實用新型進一步設置為：所述第一安裝板和第二安裝板表面均開有螺紋孔，所述第一安裝板與第二安裝板通過螺栓連接。

12、本實用新型進一步設置為：所述清潔板一側開有清潔槽，所述清潔板一側固定有清潔殼；

13、所述清潔板一側固定有電機，所述清潔殼表面固定有軸承；

14、所述電機輸出軸貫穿軸承內圈。

15、本實用新型進一步設置為：所述電機輸出軸固定有清潔刷，所述清潔刷位于清潔殼內壁。

16、本實用新型進一步設置為：所述清潔板一側固定有蓄水箱，所述蓄水箱通過第一水管連接有抽水泵；

17、所述抽水泵通過第二水管連接有分流板。

18、本實用新型進一步設置為：所述清潔板表面固定有若干噴嘴，所述噴嘴與分流板貫通。

19、本實用新型進一步設置為：所述活動塊為梯形結構，所述移動塊為“t”型結構；

20、所述移動塊與活動槽滑動連接；

21、所述固定殼一側固定有把手。

22、本實用新型具有以下有益效果：

23、1、本實用新型通過清潔板的作用，該裝置通過可以調節間距的清潔板，靈活的對葉片的兩側進行清污處理，同時對葉片的兩面進行清潔，可以提高葉片的清潔效率，且可以對不同厚度的葉片進行清潔，令該裝置的適用范圍更廣。

24、2、本實用新型通過噴嘴的作用，為了令葉片可以更好地得到清潔，可以打開抽水泵，抽水泵將蓄水箱內的清潔液抽進噴嘴中，通過噴嘴對葉片的兩側進行噴水，對葉片進行沖洗之后，再配合清潔刷進行刷洗，令該裝置的清潔效果更好，可以更高效的對葉片上的污漬進行處理。

25、當然，實施本實用新型的任一產品并不一定需要同時達到以上所述的所有優點。

技術特征：

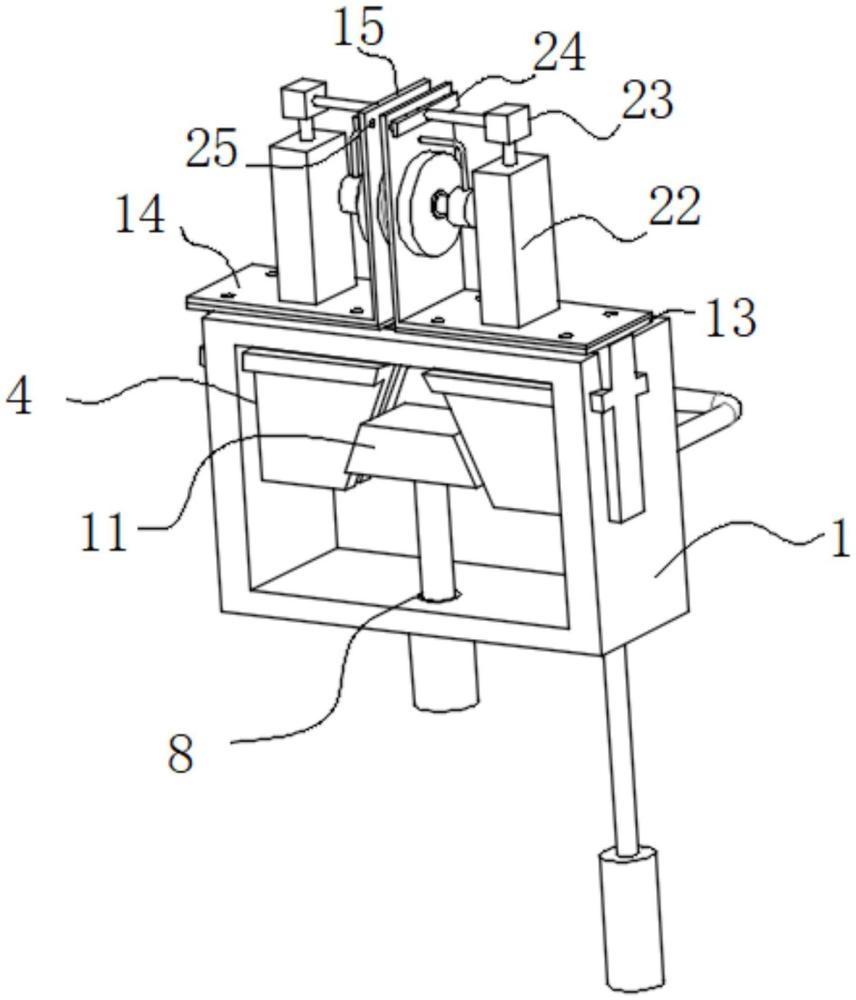

1.一種大型風力發電機的清污設備，包括固定殼(1)，其特征在于：所述固定殼(1)上側開有調節槽(2)；

2.根據權利要求1所述的一種大型風力發電機的清污設備，其特征在于，所述第一安裝板(13)和第二安裝板(14)表面均開有螺紋孔(16)，所述第一安裝板(13)與第二安裝板(14)通過螺栓連接。

3.根據權利要求1所述的一種大型風力發電機的清污設備，其特征在于，所述清潔板(15)一側開有清潔槽(17)，所述清潔板(17)一側固定有清潔殼(18)；

4.根據權利要求3所述的一種大型風力發電機的清污設備，其特征在于，所述電機(19)輸出軸固定有清潔刷(21)，所述清潔刷(21)位于清潔殼(18)內壁。

5.根據權利要求4所述的一種大型風力發電機的清污設備，其特征在于，所述清潔板(15)一側固定有蓄水箱(22)，所述蓄水箱(22)通過第一水管連接有抽水泵(23)；

6.根據權利要求5所述的一種大型風力發電機的清污設備，其特征在于，所述清潔板(15)表面固定有若干噴嘴(25)，所述噴嘴(25)與分流板(24)貫通。

7.根據權利要求1所述的一種大型風力發電機的清污設備，其特征在于，所述活動塊(11)為梯形結構，所述移動塊(12)為“t”型結構；

技術總結
本技術公開了一種大型風力發電機的清污設備，涉及風力發電機清潔技術領域。本技術包括固定殼，固定殼上側開有調節槽；調節槽內壁兩側開有限位槽；調節槽內部滑動連接有調節塊，調節塊兩側均固定有限位條；調節塊為梯形結構，調節塊一側開有調節切面；調節切面表面開有活動槽；固定殼頂部開有安裝孔，固定殼內部固定有安裝板，安裝板一側固定有液壓缸；液壓缸輸出軸固定有活動塊，活動塊兩側均固定有移動塊。本技術通過清潔板的作用，該裝置通過可以調節間距的清潔板，靈活的對葉片的兩側進行清污處理，同時對葉片的兩面進行清潔，可以提高葉片的清潔效率，且可以對不同厚度的葉片進行清潔，令該裝置的適用范圍更廣。

技術研發人員：陳智耿,蔡親天,申思,黃柏學,楊杰,楊杭
受保護的技術使用者：華能（臨高）新能源有限公司
技術研發日：20240723
技術公布日：2025/4/28
