本發明涉及風電設備領域，特別是涉及一種格構柱裝配式風電塔架。

背景技術：

1、隨著風電機組向大型化趨勢發展，傳統錐筒式塔架以其剛度小、運輸限制等缺點不能適應風電機組對捕獲更高空優質風能資源的要求，格構式風電塔架憑借其剛度大、經濟、運輸方便等優勢在此領域初展頭角。格構式風電塔架具有高空焊接難、工程量大、施工安全隱患多等劣勢，為解決這些問題，現今裝配式格構塔架多關注于在節點處的裝配，主要通過螺栓連接來提高裝配化程度，以此減少弊端對其發展空間及前景的影響。當前的格構柱截面多為規則截面，主要通過綴板、綴條焊接或機械連接以達到縮小柱肢長細比及增大面內剛度的效果，而圓形截面柱肢多利用焊接方式。格構柱(平面)塔架柱肢截面皆為圓形截面，拼裝時若使用焊接方式連接，這將與拼裝理念相悖。

技術實現思路

1、針對上述技術問題，本發明采用的技術方案為：

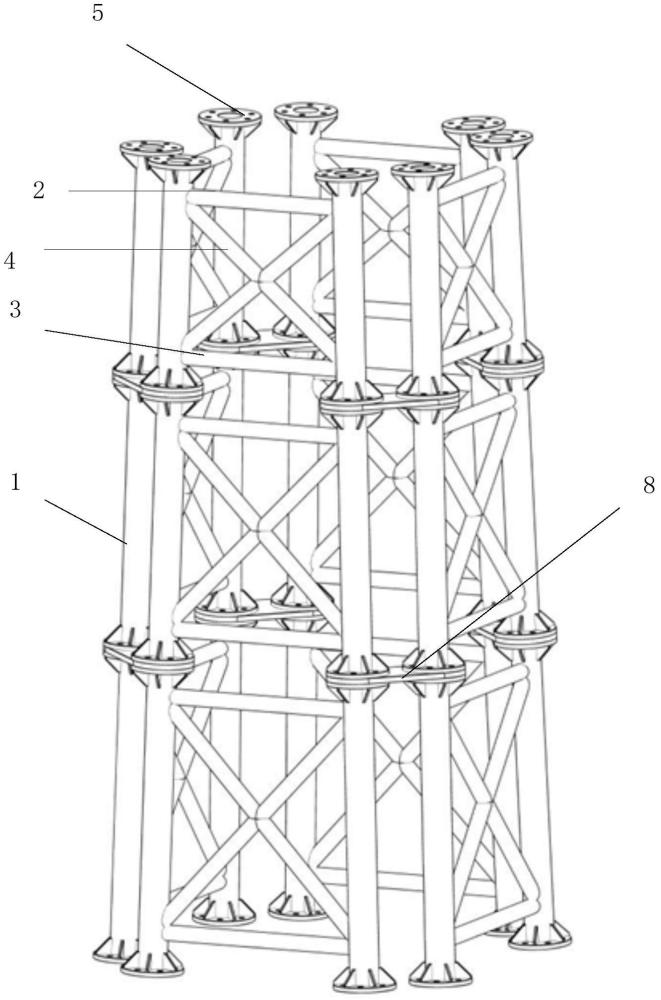

2、本發明實施例提供了一種格構柱裝配式風電塔架，所述塔架由n個塔段自下而上依次拼接形成，n＞2，每個塔段由m個肢柱單元沿周向方向拼接形成，m＞2；其中，每個肢柱單元包括兩個肢柱、第一橫桿、第二橫桿和斜桿交叉結構，所述第一橫桿分別與對應的兩個肢柱的頂部連接，所述第二橫桿分別與對應的兩個肢柱的底部連接，所述斜桿交叉結構包括分別與對應的兩個肢柱連接并交叉設置的兩個斜桿，每個塔段的相鄰兩個肢柱單元的相鄰的兩個肢柱之間通過連接結構連接；n個塔段的對應肢柱依次連接形成塔柱，所述塔柱相對于塔架的高度方向傾斜設置。

3、本發明至少具有以下有益效果：

4、本發明實施例提供的格構柱裝配式風電塔架，該塔架由n個塔段自下而上依次拼接形成，每個塔段由m個肢柱單元沿周向方向拼接形成，其中，每個肢柱單元包括兩個肢柱、第一橫桿、第二橫桿和斜桿交叉結構，所述第一橫桿分別與對應的兩個肢柱的頂部連接，所述第二橫桿分別與對應的兩個肢柱的底部連接，所述斜桿交叉結構包括分別與對應的兩個肢柱連接并交叉設置的兩個斜桿，每個塔段的相鄰兩個肢柱單元的相鄰的兩個肢柱之間通過連接結構連接；n個塔段的對應肢柱依次連接形成塔柱，所述塔柱相對于塔架的高度方向傾斜設置。本發明實施例的肢柱單元能夠預先制造，現場僅需要組裝，一方面，方便對肢柱單元的質量進行更嚴格的把控，減少外界環境因素對焊接質量的影響，另一方面，能夠縮短施工周期，減少現場施工量，減少工人在危險環境中工作的風險。此外，相鄰的肢柱之間通過連接件連接，能夠增加塔架的整體穩定性能。

5、應當理解，本部分所描述的內容并非旨在標識本發明的實施例的關鍵或重要特征，也不用于限制本發明的范圍。本發明的其它特征將通過以下的說明書而變得容易理解。

技術特征：

1.一種格構柱裝配式風電塔架，其特征在于，所述塔架由n個塔段自下而上依次拼接形成，n＞2，每個塔段由m個肢柱單元沿周向方向拼接形成，m＞2；其中，每個肢柱單元包括兩個肢柱、第一橫桿、第二橫桿和斜桿交叉結構，所述第一橫桿分別與對應的兩個肢柱的頂部連接，所述第二橫桿分別與對應的兩個肢柱的底部連接，所述斜桿交叉結構包括分別與對應的兩個肢柱連接并交叉設置的兩個斜桿，每個塔段的相鄰兩個肢柱單元的相鄰的兩個肢柱之間通過連接結構連接；n個塔段的對應肢柱依次連接形成塔柱，所述塔柱相對于塔架的高度方向傾斜設置。

2.根據權利要求1所述的格構柱裝配式風電塔架，其特征在于，每個肢柱的兩端設置有法蘭盤，所述法蘭盤上設置有固定孔，相鄰兩個塔段的對應肢柱的法蘭盤的通過螺栓固定連接。

3.根據權利要求1所述的格構柱裝配式風電塔架，其特征在于，所述連接結構包括柱端連接結構，所述柱端連接結構包括法蘭板和設置在所述法蘭板上的兩個套筒，每個套筒包括分別設置在所述法蘭板的兩側的連通的上插入筒和下插入筒，其中，上插入筒用于插入相鄰的兩個塔段中的上部塔段的肢柱中，下插入筒用于插入相鄰的兩個塔段中的下部塔段的肢柱中，所述法蘭板上形成有與肢柱的法蘭盤上的固定孔相對應的固定孔。

4.根據權利要求3所述的格構柱裝配式風電塔架，其特征在于，所述連接結構還包括柱間連接結構，所述柱間連接結構包括兩個結構相同的活動連接板以及分別設置在相鄰的兩個肢柱上的第一固定連接板和第二固定連接板，所述第一固定連接板和所述第二固定連接板的寬度和等于所述活動連接板的寬度，所述活動連接板和固定連接板之間通過螺栓固定連接。

5.根據權利要求1所述的格構柱裝配式風電塔架，其特征在于，所述塔柱的傾斜角度和相鄰兩個肢柱單元的相鄰的兩個肢柱之間的距離通過如下步驟獲取得到：

6.根據權利要求5所述的格構柱裝配式風電塔架，其特征在于，所述預設函數表達式參考庫中存儲有q個函數表達式參考表，其中，第t個函數表達式參考表為肢柱之間通過柱端連接結構連接并且具有第t個塔段結構類型的塔架對應的函數表達式參考表，t的取值為1到q，其中，第t個函數表達式參考表通過如下步驟獲取：

7.根據權利要求6所述的格構柱裝配式風電塔架，其特征在于，s205具體包括：

8.根據權利要求7所述的格構柱裝配式風電塔架，其特征在于，第s個建造高度類型對應的建造高度對應的第一建筑屬性參數和塔柱的傾斜角度之間的關聯權重為第一目標單元格的中心坐標的x坐標值，第s個建造高度類型對應的建造高度對應的第一建筑屬性參數和肢柱之間的距離之間的關聯權重為第一目標單元格的中心坐標的y坐標值；

9.根據權利要求7所述的格構柱裝配式風電塔架，其特征在于，第s個建造高度類型對應的建造高度對應的第一建筑屬性參數和塔柱的傾斜角度之間的關聯權重為第一目標單元格的右下角坐標的x坐標值，第s個建造高度類型對應的建造高度對應的第一建筑屬性參數和肢柱之間的距離之間的關聯權重為第一目標單元格的右下角坐標的y坐標值；

10.根據權利要求5所述的格構柱裝配式風電塔架，其特征在于，在s30之后還包括如下步驟：

技術總結
本發明提供了一種格構柱裝配式風電塔架，該塔架由多個塔段自下而上依次拼接形成，每個塔段由多個肢柱單元沿周向方向拼接形成，每個肢柱單元包括兩個肢柱、第一橫桿、第二橫桿和斜桿交叉結構，第一橫桿分別與對應的兩個肢柱的頂部連接，第二橫桿分別與對應的兩個肢柱的底部連接，斜桿交叉結構包括分別與對應的兩個肢柱連接并交叉設置的兩個斜桿，每個塔段的相鄰兩個肢柱單元的相鄰的兩個肢柱之間通過連接結構連接；多個塔段的對應肢柱依次連接形成塔柱，塔柱相對于塔架的高度方向傾斜設置。本發明實施例的肢柱單元能夠預先制造，現場僅需要組裝，能夠提高塔架建造效果和增加塔架的整體穩定性能。

技術研發人員：李淼,聞洋,冀慧星,武志勇,陶佳慶,李煒,周鴻林,于海洲,嚴加寶,郭蘭慧
受保護的技術使用者：內蒙古科技大學
技術研發日：
技術公布日：2025/4/28
