本技術屬于陽極氧化，更具體地說，特別涉及一種便攜式陽極氧化載具。

背景技術：

1、工件在陽極氧化處理過程中，經常需要使用載具用于支撐或固定待處理的工件，它能夠使工件在陽極氧化處理過程中保持適當?shù)奈恢煤烷g距，從而確保金屬部件的表面均勻地形成氧化層，現有的陽極氧化載具一般由支撐框架、懸掛桿和用于掛載工件的吊鉤組成。

2、現有申請?zhí)枺篶n202321812489.3，本實用新型公開了一種陽極氧化掛具，包括陽極氧化掛具框，所述陽極氧化掛具框內壁的前側與后側均開設有卡口，所述卡口的內部縱向滑動連接有支撐桿。本實用新型首先由拉動板向上拉動，使拉動板帶動插桿從卡口和卡入口的內部移出，然后根據零件的大小調節支撐桿和掛板以及輔助板在陽極氧化掛具框上的數量，使不同零件能夠被掛置，最后由使用者將調節后的支撐桿重新插入卡口的內部，被拉緊彈片拉緊下的拉動板帶動插桿重新插入卡口和卡入口的內部進行固定，從而具備了便于掛置多種零件的優點，替代了現有陽極氧化掛具在對不同大小零件掛置時換陽極氧化掛具的方式，提高了陽極氧化掛具對不同大小的零件掛置的便利性。

3、基于上述，一些重量較輕的工件在電解液中進行陽極氧化處理時，由于吊鉤為開口設計，因此工件在電解液池中被吊機上下吊運的過程中可能產生晃動，導致一些工件從吊鉤中脫落。

技術實現思路

1、為了解決上述技術問題，本實用新型提供一種便攜式陽極氧化載具，以解決現有一些重量較輕的工件在電解液中進行陽極氧化處理時，由于吊鉤為開口設計，因此工件在電解液池中被吊機上下吊運的過程中可能產生晃動，導致一些工件從吊鉤中脫落的問題。

2、本實用新型一種便攜式陽極氧化載具的目的與功效，由以下具體技術手段所達成：

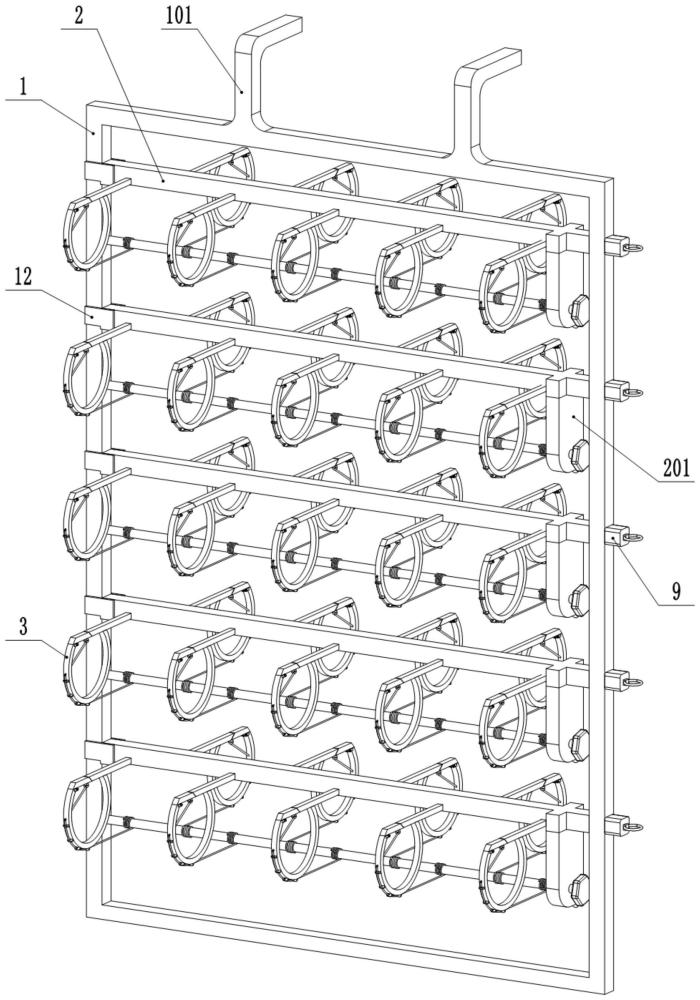

3、一種便攜式陽極氧化載具，包括支撐架；

4、掛鉤，所述掛鉤設置兩件，兩件所述掛鉤分散固定連接在支撐架上面；

5、懸掛桿，所述懸掛桿設置多件，多件所述懸掛桿分散設置在支撐架內部；

6、傳動盒，所述傳動盒設置多件，多件所述傳動盒分散固定連接在懸掛桿下面；

7、吊鉤，所述吊鉤設置多個，多個所述吊鉤分散固定連接在多件懸掛桿前后兩側；

8、固定盒，所述固定盒設置多個，多個所述固定盒分散固定連接在支撐架右側；

9、閉合組件，所述閉合組件設置多組，多組所述閉合組件分散設置在多件懸掛桿下面；

10、拆卸組件，所述拆卸組件設置多組，多組所述拆卸組件分散設置在多個固定盒內部。

11、進一步的，所述閉合組件包括有：

12、旋鈕，所述旋鈕轉動連接在傳動盒右側；

13、轉軸，所述轉軸同軸固定連接在旋鈕左側端部；

14、連接線纜，所述連接線纜設置多件，多件所述連接線纜分散繞設在轉軸外側，前側的多件連接線纜左端部與轉軸固定連接，后側的多件連接線纜右端部與轉軸固定連接。

15、進一步的，所述閉合組件還包括有：

16、第一連接件，所述第一連接件設置多件，多件所述第一連接件分別固定連接在多件吊鉤外側上端部；

17、連接軸，所述連接軸設置多件，多件所述連接軸分別固定連接在多件第一連接件內部；

18、第二連接件，所述第二連接件設置多件，多件所述第二連接件分別轉動連接在多件連接軸外側；

19、拽動件，所述拽動件設置多件，多件所述拽動件外端部固定連接在多件第二連接件上端部，多件所述拽動件內端部與多件連接線纜的一端固定連接；

20、定位件，所述定位件設置多件，多件所述定位件分散固定連接在多件吊鉤外側，多件連接線纜穿過多件定位件內部。

21、進一步的，所述閉合組件還包括有：

22、限位棘輪，所述限位棘輪同軸固定連接在轉軸外側；

23、限位棘爪，所述限位棘爪轉動連接在傳動盒內部，所述限位棘爪與限位棘輪嚙合。

24、進一步的，所述閉合組件還包括有：

25、限位彈簧，所述限位彈簧后端與限位棘爪下端部固定連接，所述限位彈簧前端與傳動盒固定連接；

26、扭轉彈簧，所述扭轉彈簧設置多件，多件所述扭轉彈簧分別套設在多件連接軸外側，多件所述扭轉彈簧上端與多件拽動件固定連接，多件所述扭轉彈簧左端與多件吊鉤固定連接。

27、進一步的，所述拆卸組件包括有：

28、滑動柱，所述滑動柱滑動連接在固定盒內部；

29、插入件，所述插入件固定連接在滑動柱左側；

30、拉環，所述拉環固定連接在滑動柱右側。

31、進一步的，所述拆卸組件還包括有：

32、限位孔，所述限位孔分散開設在傳動盒右端內部，插入件左端部插入所述限位孔內部；

33、復位彈簧，所述復位彈簧套設在滑動柱外側，所述復位彈簧右端部固定連接在固定盒內部，所述復位彈簧左端部固定連接在插入件右側；

34、放置件，所述放置件固定連接在支撐架左側。

35、與現有技術相比，本實用新型具有如下有益效果：

36、首先，通過轉動旋鈕帶動連接線纜收卷，即可帶動拽動件沿著連接軸為軸心轉動，拽動件和吊鉤能長時間保持開口狀態，向前撥動限位棘爪下端部，在扭轉彈簧的作用下，拽動件和吊鉤閉合，將工件的懸掛部分限制在吊鉤內部，避免工件在陽極氧化處理時從吊鉤內脫落。

37、其次，向右側拖動拉環即可將懸掛桿連同懸掛桿前后兩側的工件取下，能夠方便的攜帶這部分工件進行檢測或單獨加工，由于懸掛桿單獨拆卸后輕便易攜的特點，這部分工件可以方便的被帶到需要的地方。

38、本實用新型能夠方便的使拽動件和吊鉤在閉合和開啟狀態切換，工件的懸掛部分被限制在吊鉤內部，避免工件在陽極氧化處理時從吊鉤內脫落，向右側拖動拉環即可將懸掛桿單獨取下，方便將懸掛桿連同懸掛桿前后兩側的工件單獨攜帶往別處進行操作處理。

技術特征：

1.一種便攜式陽極氧化載具，其特征在于：該一種便攜式陽極氧化載具包括支撐架、掛鉤、懸掛桿、傳動盒、吊鉤、固定盒、閉合組件和拆卸組件；所述掛鉤設置兩件，兩件所述掛鉤分散固定連接在支撐架上面；所述懸掛桿設置多件，多件所述懸掛桿分散設置在支撐架內部；所述傳動盒設置多件，多件所述傳動盒分散固定連接在懸掛桿下面；所述吊鉤設置多個，多個所述吊鉤分散固定連接在多件懸掛桿前后兩側；所述固定盒設置多個，多個所述固定盒分散固定連接在支撐架右側；所述閉合組件設置多組，多組所述閉合組件分散設置在多件懸掛桿下面；所述拆卸組件設置多組，多組所述拆卸組件分散設置在多個固定盒內部。

2.如權利要求1所述一種便攜式陽極氧化載具，其特征在于：所述閉合組件包括有：旋鈕、轉軸和連接線纜；所述旋鈕轉動連接在傳動盒右側；所述轉軸同軸固定連接在旋鈕左側端部；所述連接線纜設置多件，多件所述連接線纜分散繞設在轉軸外側，前側的多件連接線纜左端部與轉軸固定連接，后側的多件連接線纜右端部與轉軸固定連接。

3.如權利要求2所述一種便攜式陽極氧化載具，其特征在于：所述閉合組件還包括有：第一連接件，連接軸，第二連接件，拽動件和定位件；所述第一連接件設置多件，多件所述第一連接件分別固定連接在多件吊鉤外側上端部；所述連接軸設置多件，多件所述連接軸分別固定連接在多件第一連接件內部；所述第二連接件設置多件，多件所述第二連接件分別轉動連接在多件連接軸外側；所述拽動件設置多件，多件所述拽動件外端部固定連接在多件第二連接件上端部，多件所述拽動件內端部與多件連接線纜的一端固定連接；所述定位件設置多件，多件所述定位件分散固定連接在多件吊鉤外側，多件連接線纜穿過多件定位件內部。

4.如權利要求3所述一種便攜式陽極氧化載具，其特征在于：所述閉合組件還包括有：限位棘輪和限位棘爪；所述限位棘輪同軸固定連接在轉軸外側；所述限位棘爪轉動連接在傳動盒內部，所述限位棘爪與限位棘輪嚙合。

5.如權利要求4所述一種便攜式陽極氧化載具，其特征在于：所述閉合組件還包括有：限位彈簧和扭轉彈簧；所述限位彈簧后端與限位棘爪下端部固定連接，所述限位彈簧前端與傳動盒固定連接；所述扭轉彈簧設置多件，多件所述扭轉彈簧分別套設在多件連接軸外側，多件所述扭轉彈簧上端與多件拽動件固定連接，多件所述扭轉彈簧左端與多件吊鉤固定連接。

6.如權利要求1所述一種便攜式陽極氧化載具，其特征在于：所述拆卸組件包括有：滑動柱、插入件和拉環；所述滑動柱滑動連接在固定盒內部；所述插入件固定連接在滑動柱左側；所述拉環固定連接在滑動柱右側。

7.如權利要求6所述一種便攜式陽極氧化載具，其特征在于：所述拆卸組件還包括有：限位孔、復位彈簧和放置件；所述限位孔分散開設在傳動盒右端內部，插入件左端部插入所述限位孔內部；所述復位彈簧套設在滑動柱外側，所述復位彈簧右端部固定連接在固定盒內部，所述復位彈簧左端部固定連接在插入件右側；所述放置件固定連接在支撐架左側。

技術總結
本技術提供一種便攜式陽極氧化載具，屬于陽極氧化技術領域，以解決現有吊鉤為開口設計，工件在電解液池中被吊機上下吊運的過程中可能從吊鉤中脫落的問題，包括支撐架；懸掛桿，多件所述懸掛桿分散設置在支撐架內部；吊鉤，多個所述吊鉤分散固定連接在多件懸掛桿前后兩側；閉合組件，多組所述閉合組件分散設置在多件懸掛桿下面；拆卸組件，多組所述拆卸組件分散設置在多個固定盒內部。本技術能夠方便的使拽動件和吊鉤在閉合和開啟狀態切換，避免工件在陽極氧化處理時從吊鉤內脫落，向右側拖動拉環即可將懸掛桿單獨取下，方便將懸掛桿連同懸掛桿前后兩側的工件單獨攜帶往別處進行操作處理。

技術研發人員：巫冠華,汪燕飛,梁波,石青云,田元美
受保護的技術使用者：重慶玖軒鋁氧化處理有限公司
技術研發日：20240423
技術公布日：2025/4/28
