本技術涉及電鍍槽，更具體地說，本技術涉及一種電鍍均勻的電鍍槽。

背景技術：

1、電鍍是一種重要的表面處理工藝，它基于電解原理，通過特定的電化學過程，在金屬或非金屬材料的表面沉積一層金屬或合金膜，這層膜不僅能增強基材的性能，如防止金屬氧化(銹蝕)、提高耐磨性、導電性、反光性和抗腐蝕性(如對抗硫酸銅等腐蝕介質)，還能顯著改善物品的外觀，增加其美觀度，在硬幣制造、汽車零部件、五金工具、電子產品等眾多領域，電鍍技術都發揮著不可或缺的作用，然而，在電鍍過程中，電鍍液的均勻性對電鍍效果具有決定性的影響，在現有技術的電鍍槽中，金屬件往往處于靜止狀態，這使得電鍍液難以在金屬件表面形成均勻的覆蓋層，電鍍液的不均勻分布會導致一系列問題，首先，金屬件的某些部分可能因電鍍液濃度過高而出現過鍍現象，這不僅浪費了電鍍材料，還可能影響產品的性能和使用壽命，

2、其次，金屬件的另一些部分可能因電鍍液濃度不足而出現欠鍍現象，導致產品的防護性能下降，甚至無法達到預期的電鍍效果，此外，電鍍液的不均勻還會影響電鍍層的質量，由于金屬件表面的不同區域受到的電鍍液作用不同，因此形成的電鍍層在厚度、結構和性能上可能存在差異，這種差異不僅會影響產品的整體性能，還可能導致產品在使用過程中出現局部損壞或失效，因此，需要對其進行改進和優化。

技術實現思路

1、為了克服現有技術的不足，本實用新型提供了一種電鍍均勻的電鍍槽，具有電鍍均勻，使用安全的優點。

2、為實現上述目的，本實用新型提供如下技術方案：一種電鍍均勻的電鍍槽，包括放置箱，所述放置箱的頂部轉動安裝有四個移動輪，其中對應的兩個移動輪頂部均設置有放置桿，兩個所述放置桿與四個移動輪滑動連接，所述放置箱的正面固定安裝有電機一，所述電機一的輸出軸上固定安裝有圓盤，所述圓盤的背面鉸接安裝有短桿，兩個所述放置桿相互靠近的一側均固定安裝有圓桿，所述圓桿的兩端分別貫穿放置桿，所述圓桿的與短桿相鉸接。

3、作為本實用新型的一種優選技術方案，所述放置箱的正面和背面分別固定安裝有固定板，正面的所述固定板的頂部固定安裝有電機三，正面的所述固定板的頂部轉動安裝有螺紋桿，所述螺紋桿的外壁與電機三的輸出軸上均纏繞有皮帶二，所述螺紋桿的外壁上螺紋安裝有保護蓋。

4、作為本實用新型的一種優選技術方案，兩個所述放置桿的外壁上分別開設有限位槽，所述限位槽從左往右等距離陣列分布。

5、作為本實用新型的一種優選技術方案，所述放置箱的頂部固定安裝有安裝架，所述安裝架的頂部固定安裝有電機保護殼，所述安裝架的頂部固定安裝有電機二，所述電機二的輸出軸上固定套設有齒輪一，所述安裝架的頂部轉動安裝有轉桿一，所述轉桿一的底端貫穿安裝架并延伸至放置箱內，所述轉桿一的外壁上固定套設有齒輪二，所述齒輪二與齒輪一相嚙合。

6、作為本實用新型的一種優選技術方案，所述安裝架的底部固定安裝有矩形保護殼，所述轉桿一貫穿矩形保護殼并與矩形保護殼轉動連接，所述安裝架的底部轉動安裝有兩個轉桿二，兩個所述轉桿二的外壁與轉桿一的外壁上分別纏繞有皮帶一，兩個所述轉桿二的底端均貫穿矩形保護殼并與矩形保護殼轉動連接，兩個所述轉桿二與轉桿一的外壁上分別固定安裝有若干個攪拌葉。

7、作為本實用新型的一種優選技術方案，所述放置箱的右側外壁上固定安裝有可調電源，所述放置箱的內部設置有金屬線框，所述金屬線框的一段貫穿放置箱并與可調電源的陽極固定連接，兩個所述放置桿的右側均固定安裝有金屬線，所述金屬線的底端與可調電源的陰極固定連接。

8、作為本實用新型的一種優選技術方案，背面的所述固定板的頂部固定安裝有限位滑桿，所述限位滑桿貫穿保護蓋并與保護蓋滑動連接。

9、作為本實用新型的一種優選技術方案，所述保護蓋的底部開槽且槽口面積大于放置箱的地面面積，也大于所有固定安裝在放置箱外壁上的配件面積之和。

10、與現有技術相比，本實用新型的有益效果如下：

11、1、本實用新型通過電機一驅動圓盤的旋轉，進而使鉸接于圓盤的短桿發生擺動。由于短桿與放置桿上的圓桿鉸接，這種擺動會轉化為放置桿在移動輪上的滑動，從而實現放置桿的左右往復運動，從而能夠帶動電鍍件在電鍍液中均勻移動，從而確保電鍍液能夠均勻覆蓋電鍍件的表面，提高電鍍的均勻性和質量，與傳統裝置相比，通過電機一的驅動，放置桿的左右往復運動可以自動化進行，無需人工干預，大大簡化了操作流程，提高了生產效率，通過調整電機一的轉速和旋轉方向，可以控制放置桿的往復運動速度和幅度，從而適應不同的電鍍需求。

12、2、本實用新型通過電機三的驅動，電鍍槽的保護蓋可以實現自動化的升降調節，保護蓋的自動化升降調節可以避免因手動操作不當而導致的安全隱患。同時，保護蓋的緊密閉合還可以防止電鍍液濺出或外部雜質進入電鍍槽內部，確保了電鍍過程的安全性和穩定性，與傳統裝置相比，避免電鍍槽在操作過程中可能因人為因素導致電鍍液濺出或外部雜質進入，從而引發安全事故，通過升降調節的保護蓋，不僅有效避免了這些問題的發生，同時提高了電鍍過程的安全性。

技術特征：

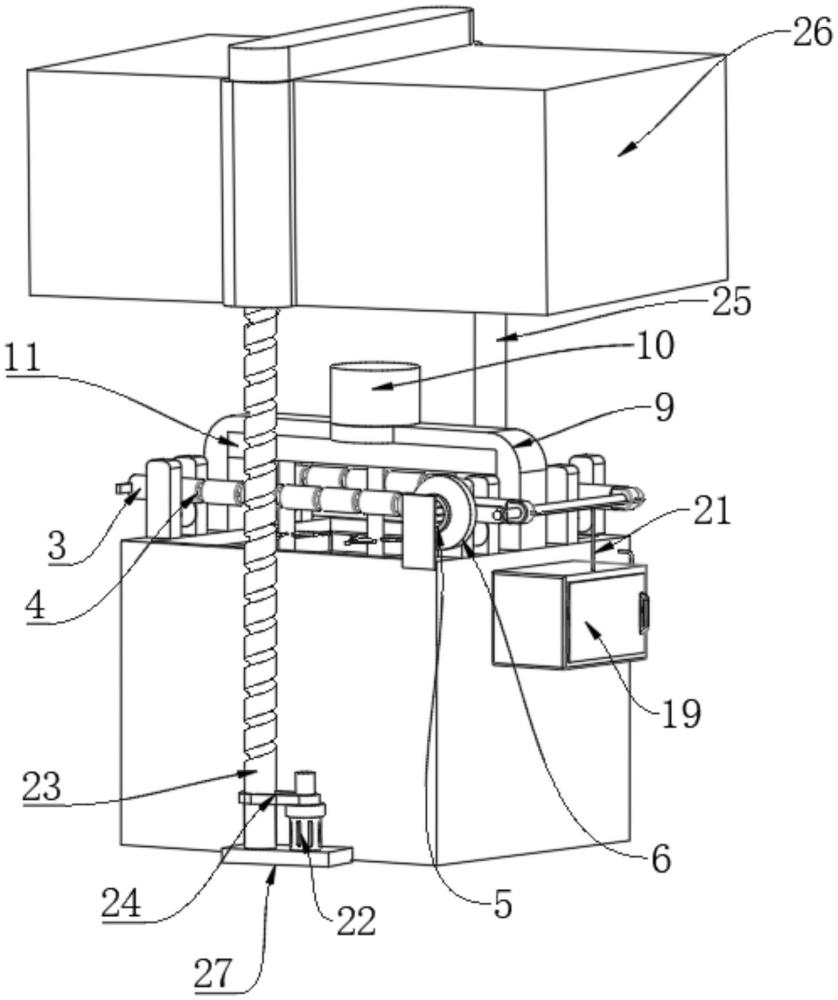

1.一種電鍍均勻的電鍍槽，包括放置箱(1)，其特征在于：所述放置箱(1)的頂部轉動安裝有四個移動輪(2)，其中對應的兩個移動輪(2)頂部均設置有放置桿(3)，兩個所述放置桿(3)與四個移動輪(2)滑動連接，所述放置箱(1)的正面固定安裝有電機一(5)，所述電機一(5)的輸出軸上固定安裝有圓盤(6)，所述圓盤(6)的背面鉸接安裝有短桿(7)，兩個所述放置桿(3)相互靠近的一側均固定安裝有圓桿(8)，所述圓桿(8)的兩端分別貫穿放置桿(3)，所述圓桿(8)的與短桿(7)相鉸接。

2.根據權利要求1所述的一種電鍍均勻的電鍍槽，其特征在于：所述放置箱(1)的正面和背面分別固定安裝有固定板(27)，正面的所述固定板(27)的頂部固定安裝有電機三(22)，正面的所述固定板(27)的頂部轉動安裝有螺紋桿(23)，所述螺紋桿(23)的外壁與電機三(22)的輸出軸上均纏繞有皮帶二(24)，所述螺紋桿(23)的外壁上螺紋安裝有保護蓋(26)。

3.根據權利要求1所述的一種電鍍均勻的電鍍槽，其特征在于：兩個所述放置桿(3)的外壁上分別開設有限位槽(4)，所述限位槽(4)從左往右等距離陣列分布。

4.根據權利要求1所述的一種電鍍均勻的電鍍槽，其特征在于：所述放置箱(1)的頂部固定安裝有安裝架(9)，所述安裝架(9)的頂部固定安裝有電機保護殼(10)，所述安裝架(9)的頂部固定安裝有電機二(12)，所述電機二(12)的輸出軸上固定套設有齒輪一(13)，所述安裝架(9)的頂部轉動安裝有轉桿一(14)，所述轉桿一(14)的底端貫穿安裝架(9)并延伸至放置箱(1)內，所述轉桿一(14)的外壁上固定套設有齒輪二(15)，所述齒輪二(15)與齒輪一(13)相嚙合。

5.根據權利要求4所述的一種電鍍均勻的電鍍槽，其特征在于：所述安裝架(9)的底部固定安裝有矩形保護殼(11)，所述轉桿一(14)貫穿矩形保護殼(11)并與矩形保護殼(11)轉動連接，所述安裝架(9)的底部轉動安裝有兩個轉桿二(16)，兩個所述轉桿二(16)的外壁與轉桿一(14)的外壁上分別纏繞有皮帶一(17)，兩個所述轉桿二(16)的底端均貫穿矩形保護殼(11)并與矩形保護殼(11)轉動連接，兩個所述轉桿二(16)與轉桿一(14)的外壁上分別固定安裝有若干個攪拌葉(18)。

6.根據權利要求1所述的一種電鍍均勻的電鍍槽，其特征在于：所述放置箱(1)的右側外壁上固定安裝有可調電源(19)，所述放置箱(1)的內部設置有金屬線框(20)，所述金屬線框(20)的一段貫穿放置箱(1)并與可調電源(19)的陽極固定連接，兩個所述放置桿(3)的右側均固定安裝有金屬線(21)，所述金屬線(21)的底端與可調電源(19)的陰極固定連接。

7.根據權利要求2所述的一種電鍍均勻的電鍍槽，其特征在于：背面的所述固定板(27)的頂部固定安裝有限位滑桿(25)，所述限位滑桿(25)貫穿保護蓋(26)并與保護蓋(26)滑動連接。

8.根據權利要求2所述的一種電鍍均勻的電鍍槽，其特征在于：所述保護蓋(26)的底部開槽且槽口面積大于放置箱(1)的地面面積，也大于所有固定安裝在放置箱(1)外壁上的配件面積之和。

技術總結
本技術涉及電鍍槽技術領域，且公開了一種電鍍均勻的電鍍槽，包括放置箱，所述放置箱的頂部轉動安裝有四個移動輪，其中對應的兩個移動輪頂部均設置有放置桿，兩個所述放置桿與四個移動輪滑動連接，所述放置箱的正面固定安裝有電機一，所述電機一的輸出軸上固定安裝有圓盤，所述圓盤的背面鉸接安裝有短桿。通過電機一驅動圓盤的旋轉，進而使鉸接于圓盤的短桿發生擺動。由于短桿與放置桿上的圓桿鉸接，這種擺動會轉化為放置桿在移動輪上的滑動，從而實現放置桿的左右往復運動，從而能夠帶動電鍍件在電鍍液中均勻移動，從而確保電鍍液能夠均勻覆蓋電鍍件的表面，提高電鍍的均勻性和質量。

技術研發人員：張海東,安士梅
受保護的技術使用者：天津市歐澤金屬表面處理有限公司
技術研發日：20240705
技術公布日：2025/4/28
