本技術涉及化工設備，尤其涉及一種電解裝置。

背景技術：

1、電解裝置是一種利用電能將化學物質分解成元素或化合物的設備，其基本原理是通過電解液中傳導的電流使化學物質發生氧化還原反應，從而實現分解或合成化合物的過程，通常由電源、電解槽、電極、電解液等組成，在電解裝置中，電源提供所需的電能，使陽極和陰極之間產生電壓差，引發化學反應，陽極上發生氧化反應，陰極上發生還原反應，通過電解液中的離子傳遞電荷，實現物質的分解或合成，常見的電解裝置包括電解池、電解槽等，在工業生產和實驗室中廣泛應用，電解裝置在金屬冶煉、電鍍、水解制氫、氯堿生產等領域發揮重要作用，通過精確控制電解條件，可以實現高效的化學反應，提高生產效率和產物純度；

2、以公示號為cn215823050u所示的一種電解裝置，包括筒體，筒體的下端口固接有底板，筒體內沿豎向轉動安裝有轉軸，轉軸還通過調節件沿豎向往復運動，轉軸的周壁上沿其軸向方向并列圍設有若干個徑向攪拌葉片，徑向攪拌葉片傾斜水平面設置，相鄰的徑向攪拌葉片之間還設有軸向混流葉片，軸向混流葉片平行于水平面設置，底板的上方還通過驅動件轉動安裝有與其上表面摩擦接觸的底刮板。

3、在上述裝置中，雖然解決了傳統技術中的裝置受限于攪拌葉片的結構限制，無法實現對內部物料進行快速混合，使得需延長攪拌時間，降低工作效率，但其在使用過程中，由于進氣連接管設置在設備的底端，平時維護不便捷，使其連接處易出現漏氣發生，不具備更安全的密封功能。

技術實現思路

1、本實用新型的目的是為了解決現有的電解裝置具，進氣連接管設置在設備的底端，平時維護不便捷，使其連接處易出現漏氣發生，不具備更安全密封的缺點。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種電解裝置，包括有筒體，所述筒體上端面固定有連接法蘭一，所述連接法蘭一上端面安裝有端蓋，所述筒體上端一側安裝有進料管，所述筒體下端另一側安裝有排料管，所述筒體下端面固定有連接法蘭二，所述連接法蘭二下端面安裝有進氣管；

4、所述端蓋下端面轉動安裝有轉桿，所述轉桿表面安裝有鉑電極、攪拌槳，所述筒體內腔兩側安裝有石墨電極，所述端蓋上端面安裝有驅動電機，所述端蓋上端安裝有進水管；

5、所述進氣管下端面安裝有連接頭，所述連接頭內腔套接有插接頭，所述插接頭另一端固定有外接氣管，所述連接頭與插接頭之間夾持有密封膠圈，所述插接頭表面固定有托襯，所述連接頭內腔開設有卡槽，所述插接頭表面熔融連接有乳膠圈。

6、作為上述技術方案的進一步描述：

7、所述驅動電機輸出端穿過端蓋與轉桿傳動連接。

8、作為上述技術方案的進一步描述：

9、所述進水管輸出端穿過端蓋設于所述筒體內腔。

10、作為上述技術方案的進一步描述：

11、所述托襯與進氣管之間通過螺栓相連接。

12、作為上述技術方案的進一步描述：

13、所述插接頭通過乳膠圈、卡槽與連接頭之間構成密封結構。

14、作為上述技術方案的進一步描述：

15、所述插接頭通過托襯與進氣管之間構成可裝配結構。

16、作為上述技術方案的進一步描述：

17、所述進氣管輸出端設于所述筒體內腔下端。

18、綜上，由于采用了上述技術方案，本實用新型的有益效果是：

19、本實用新型中，該電解裝置底端的連接頭，可以通過插接頭與外接氣管相連接，同時插接頭與外接氣管之間設置有雙密封結構，能夠提高連接密封性，有效的防止出現泄氣的情況發生，同時插接頭能夠便捷拆裝，后期維護時更換密封件便捷，綜上解決了背景技術中的問題。

技術特征：

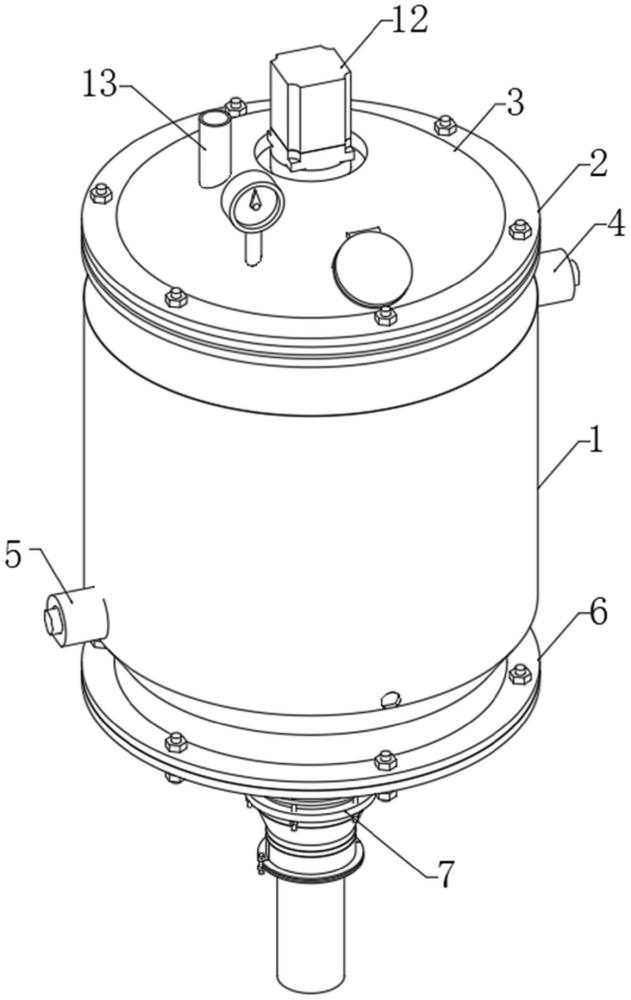

1.一種電解裝置，包括有筒體(1)，其特征在于，所述筒體(1)上端面固定有連接法蘭一(2)，所述連接法蘭一(2)上端面安裝有端蓋(3)，所述筒體(1)上端一側安裝有進料管(4)，所述筒體(1)下端另一側安裝有排料管(5)，所述筒體(1)下端面固定有連接法蘭二(6)，所述連接法蘭二(6)下端面安裝有進氣管(7)；

2.根據權利要求1所述的一種電解裝置，其特征在于，所述驅動電機(12)輸出端穿過端蓋(3)與轉桿(8)傳動連接。

3.根據權利要求1所述的一種電解裝置，其特征在于，所述進水管(13)輸出端穿過端蓋(3)設于所述筒體(1)內腔。

4.根據權利要求1所述的一種電解裝置，其特征在于，所述托襯(17)與進氣管(7)之間通過螺栓相連接。

5.根據權利要求1所述的一種電解裝置，其特征在于，所述插接頭(15)通過乳膠圈(19)、卡槽(18)與連接頭(14)之間構成密封結構。

6.根據權利要求1所述的一種電解裝置，其特征在于，所述插接頭(15)通過托襯(17)與進氣管(7)之間構成可裝配結構。

7.根據權利要求1所述的一種電解裝置，其特征在于，所述進氣管(7)輸出端設于所述筒體(1)內腔下端。

技術總結
本技術公開了一種電解裝置，包括有筒體，筒體上端面固定有連接法蘭一，連接法蘭一上端面安裝有端蓋，筒體上端一側安裝有進料管，筒體下端另一側安裝有排料管，筒體下端面固定有連接法蘭二，連接法蘭二下端面安裝有進氣管；端蓋下端面轉動安裝有轉桿，轉桿表面安裝有鉑電極、攪拌槳，筒體內腔兩側安裝有石墨電極，端蓋上端面安裝有驅動電機，端蓋上端安裝有進水管；進氣管下端面安裝有連接頭。本技術中，該電解裝置底端的連接頭，可以通過插接頭與外接氣管相連接，同時插接頭與外接氣管之間設置有雙密封結構，能夠提高連接密封性，有效的防止出現泄氣的情況發生，同時插接頭能夠便捷拆裝，后期維護時更換密封件便捷。

技術研發人員：顧振華,嚴成,施濤,鄭鵬源
受保護的技術使用者：蘇州鉑瑞電極工業有限公司
技術研發日：20240712
技術公布日：2025/4/28
