本技術涉及風機葉輪，具體為一種耐磨型風機葉輪。

背景技術：

1、風機葉輪是風機的關鍵部件，主要用于將電機的旋轉動能轉化為空氣的動能，從而產生所需的氣流。風機葉輪通常由葉片、輪盤和輪轂等部分組成，葉片是葉輪的主要工作部分，其形狀和數量會影響到風機的性能，輪盤和輪轂則起到固定葉片和傳遞動力的作用。風機葉輪的用途非常廣泛，涉及到許多行業，如通風、制冷、空調、除塵等，并且風機葉輪的材質有多種選擇，具體選擇取決于使用環境和需求。總的來說，風機葉輪是風機的重要組成部分其性能和質量直接影響到風機的使用效果和壽命。

2、就比如申請?zhí)枮閏n202322076472.2的專利文件公開了一種耐磨型風機葉輪，該風機葉輪利用后盤體、葉片組件以及防塵機構的表面噴涂的耐磨涂層，從而提高葉輪本體整體的耐磨強度，同時通過耐磨膠條對葉片包覆的過程中，隨著葉輪本體轉動的過程中，一方面利用耐磨膠條增加葉片強度的同時對跟隨氣體進入的顆粒雜質進行緩沖，起到提高耐磨的效果的作用，另一方面利用相鄰兩個耐磨膠條之間形成的凹槽，從而在利用葉輪本體排風過程中，凹槽自從形成一條排風的流道，從而增加其排風的效果。

3、但類似于上述申請的現有風機葉輪依然存在一些不足，在實際使用過程中，若葉輪高速旋轉，在氣流沖擊下，葉片容易出現容易磨損、甚至變形，使其無法適用于一些需要長時間連續運行、且工作環境較為惡劣的場合，另外，現有風機葉輪的穩定性有待提高，葉輪在使用過程中容易因不穩而晃動，從而加劇與其他結構之間的磨損。

4、因此，急需對此缺點進行改進，本實用新型則是針對現有的結構及不足予以研究改良，提供有一種耐磨型風機葉輪。

技術實現思路

1、本實用新型的目的在于提供一種耐磨型風機葉輪，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種耐磨型風機葉輪，包括底座框和軸承，所述底座框的內側設置有底座加固組件，且底座框的頂部固定連接有安裝架，所述安裝架的外壁固定連接有加固桿，且安裝架的外壁固定連接有橫向加固組件，所述軸承固定在安裝架的頂部，且軸承的內側固定連接有中心軸，所述中心軸的外壁固定連接有葉輪組件，且葉輪組件包括有后盤體、連接件、葉片、連接板、防磨層和前罩殼，所述后盤體的一側固定連接有連接件，且后盤體的一側固定連接有葉片，并且葉片的外壁固定連接有連接板，而且葉片的外表面和連接板的外表面均鍍設有防磨層，同時葉片的外壁固定連接有前罩殼。

3、進一步的，所述底座加固組件包括有固定塊和緊固栓，且固定塊焊接在底座框的內側，并且固定塊的頂部螺紋連接有緊固栓。

4、進一步的，所述底座加固組件還包括有加固條和橡膠墊，且加固條的端部與固定塊的側壁固定連接，并且加固條的底部固定連接有橡膠墊，而且橡膠墊的下表面與底座框的下表面相齊平。

5、進一步的，所述安裝架包括有支撐樁、架臺和弧形托，且支撐樁的頂端固定連接有架臺，并且架臺的頂部固定連接有弧形托。

6、進一步的，所述加固桿的一端與底座框的頂部固定連接，且加固桿的另一端與架臺的底部固定連接，并且加固桿以支撐樁的側面中垂線為對稱軸對稱設置。

7、進一步的，所述橫向加固組件包括有三角板、連接塊和加固栓，且三角板焊接在支撐樁的外表面，并且三角板的左右兩側固定連接有連接塊，而且連接塊的頂部螺紋連接有加固栓。

8、進一步的，所述中心軸通過連接件與后盤體貫穿相連，且中心軸通過軸承與弧形托活動連接，所述軸承的外表面與弧形托的內表面固定連接并貼合，且軸承的外部尺寸與弧形托的內部尺寸完全吻合。

9、進一步的，所述葉片的數量為十八個，且十八個所述葉片呈環形陣列等距布設在后盤體和前罩殼之間，并且相鄰兩個所述葉片通過連接板保持連接。

10、本實用新型提供了一種耐磨型風機葉輪，具備以下有益效果：

11、1、本實用新型葉片的形狀和角度經過特殊設計，可以減少與氣流之間的摩擦和沖擊，并設置有連接板，不僅能加強相鄰葉片的連接關系，還能夠進一步引導氣流，同時，采用表面處理技術在葉片和連接板的表面均勻鍍設有防磨層，進一步提高了其耐磨性能，使其能夠適用于一些需要長時間連續運行、且工作環境較為惡劣的場合，改進后的風機葉輪具有較高的耐磨性能，能夠承受高速旋轉和氣流沖擊的磨損，在惡劣的工作環境下長時間穩定運行。

12、2、本實用新型設置有底座加固組件，通過加固條在底座框內側構建平面三角，增強底座框抗變形性能，同時通過橡膠墊增強結構底部的摩擦力，減少使用過程中的晃動，并設置有加固桿和橫向加固組件，分別從縱向、橫向兩個維度對安裝架進行加固支撐，進一步提升結構穩定性，改進后的風機葉輪具有較強的穩定性，能夠在葉片高速旋轉時保持穩定，有利于減少葉輪使用過程中與其他結構之間的磨損。

技術特征：

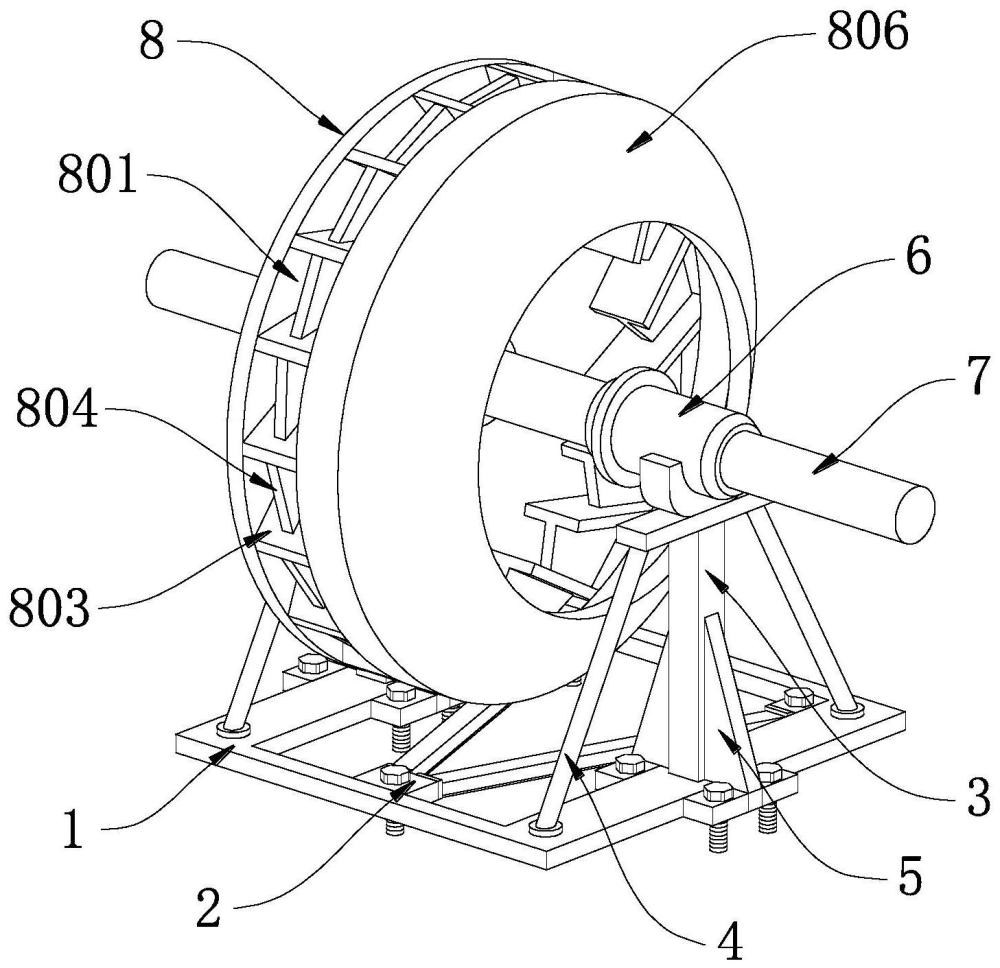

1.一種耐磨型風機葉輪，包括底座框(1)和軸承(6)，其特征在于，所述底座框(1)的內側設置有底座加固組件(2)，且底座框(1)的頂部固定連接有安裝架(3)，所述安裝架(3)的外壁固定連接有加固桿(4)，且安裝架(3)的外壁固定連接有橫向加固組件(5)，所述軸承(6)固定在安裝架(3)的頂部，且軸承(6)的內側固定連接有中心軸(7)，所述中心軸(7)的外壁固定連接有葉輪組件(8)，且葉輪組件(8)包括有后盤體(801)、連接件(802)、葉片(803)、連接板(804)、防磨層(805)和前罩殼(806)，所述后盤體(801)的一側固定連接有連接件(802)，且后盤體(801)的一側固定連接有葉片(803)，并且葉片(803)的外壁固定連接有連接板(804)，而且葉片(803)的外表面和連接板(804)的外表面均鍍設有防磨層(805)，同時葉片(803)的外壁固定連接有前罩殼(806)。

2.根據權利要求1所述的一種耐磨型風機葉輪，其特征在于，所述底座加固組件(2)包括有固定塊(201)和緊固栓(202)，且固定塊(201)焊接在底座框(1)的內側，并且固定塊(201)的頂部螺紋連接有緊固栓(202)。

3.根據權利要求2所述的一種耐磨型風機葉輪，其特征在于，所述底座加固組件(2)還包括有加固條(203)和橡膠墊(204)，且加固條(203)的端部與固定塊(201)的側壁固定連接，并且加固條(203)的底部固定連接有橡膠墊(204)，而且橡膠墊(204)的下表面與底座框(1)的下表面相齊平。

4.根據權利要求1所述的一種耐磨型風機葉輪，其特征在于，所述安裝架(3)包括有支撐樁(301)、架臺(302)和弧形托(303)，且支撐樁(301)的頂端固定連接有架臺(302)，并且架臺(302)的頂部固定連接有弧形托(303)。

5.根據權利要求4所述的一種耐磨型風機葉輪，其特征在于，所述加固桿(4)的一端與底座框(1)的頂部固定連接，且加固桿(4)的另一端與架臺(302)的底部固定連接，并且加固桿(4)以支撐樁(301)的側面中垂線為對稱軸對稱設置。

6.根據權利要求4所述的一種耐磨型風機葉輪，其特征在于，所述橫向加固組件(5)包括有三角板(501)、連接塊(502)和加固栓(503)，且三角板(501)焊接在支撐樁(301)的外表面，并且三角板(501)的左右兩側固定連接有連接塊(502)，而且連接塊(502)的頂部螺紋連接有加固栓(503)。

7.根據權利要求4所述的一種耐磨型風機葉輪，其特征在于，所述中心軸(7)通過連接件(802)與后盤體(801)貫穿相連，且中心軸(7)通過軸承(6)與弧形托(303)活動連接，所述軸承(6)的外表面與弧形托(303)的內表面固定連接并貼合，且軸承(6)的外部尺寸與弧形托(303)的內部尺寸完全吻合。

8.根據權利要求1所述的一種耐磨型風機葉輪，其特征在于，所述葉片(803)的數量為十八個，且十八個所述葉片(803)呈環形陣列等距布設在后盤體(801)和前罩殼(806)之間，并且相鄰兩個所述葉片(803)通過連接板(804)保持連接。

技術總結
本技術公開了一種耐磨型風機葉輪，涉及風機葉輪技術領域，包括底座框和軸承，所述底座框的內側設置有底座加固組件，且底座框的頂部固定連接有安裝架，所述安裝架的外壁固定連接有加固桿，且安裝架的外壁固定連接有橫向加固組件。該一種耐磨型風機葉輪，葉片的形狀和角度經過特殊設計，可以減少與氣流之間的摩擦和沖擊，并設置有連接板，不僅能加強相鄰葉片的連接關系，還能夠進一步引導氣流，同時，采用表面處理技術在葉片和連接板的表面均勻鍍設有防磨層，進一步提高了其耐磨性能，使其能夠適用于一些需要長時間連續運行、且工作環境較為惡劣的場合，改進后的風機葉輪具有較高的耐磨性能，能夠承受高速旋轉和氣流沖擊的磨損。

技術研發人員：施紅斌,陳斌
受保護的技術使用者：武漢新宜搏科技有限公司
技術研發日：20240428
技術公布日：2025/3/20
