本技術涉及ec風機，特別涉及一種多功能ec風機。

背景技術：

1、ec風機是指采用數字化無刷直流外轉子電機的離心式風機或采用了ec電機的離心風機。ec電機為內置智能控制模塊的直流無刷式免維護型電機，自帶rs485輸出接口、0-10v傳感器輸出接口、4-20ma調速開關輸出接口、報警裝置輸出接口及主從信號輸出接口，該產品具有高智能、高節能、高效率、壽命長、振動小、噪聲低以及可連續不間斷工作等特點。

2、如圖1所示，現有通用技術中的ec風機通常包括安裝板1、固定于安裝板1一側的導風圈2、設置于安裝板1上并位于導風圈2外側的安裝架3、固定于安裝架3遠離上的電機4以及與電機4的輸出軸端部連接的葉輪組件5，葉輪組件5中的葉輪板伸入導風圈2內，安裝架3通常有多根支腳31，每個支腳31端部均固定有穿過安裝板1的螺桿311，并通過螺帽3111螺紋連接，在安裝和拆卸安裝架3的過程中，均需要拆卸四個螺帽3111，操作較為繁瑣，不便于工作人員對安裝架3進行快速組裝，從而不便于電機4進行快速檢修。

技術實現思路

1、為了解決上述問題，本實用新型提供一種多功能ec風機。

2、本實用新型的上述技術目的是通過以下技術方案得以實現的：一種多功能ec風機，包括安裝板、固定于安裝板一側的導風圈、設置于安裝板上并位于導風圈外側的安裝架、固定于安裝架遠離上的電機以及與電機的輸出軸端部連接的葉輪組件，所述安裝板與導風圈對應的位置上設置有進風通孔，所述安裝架包括與安裝板平行設置的固定板以及與固定板靠近安裝板的一側固定的支腳，所述電機固定于固定板上，所述支腳設有多個并關于導風圈軸線均勻分布，多個所述支腳遠離固定板的一端共同固定有套設于導風圈外側的矩形環狀板體，所述矩形環狀板體上設置有兩組關于安裝板對稱設置的固定組件，每組所述固定組件均包括與矩形環狀板體遠離支腳的一側固定的螺紋桿以及套設于螺紋桿上并與螺紋桿螺紋連接的螺母，所述螺紋桿貫穿安裝板并與安裝板間隙配合，所述螺母位于安裝板遠離支腳的一側。

3、通過采用上述技術方案，多個支腳端部與矩形環狀板體共同固定，矩形環狀板體上的螺紋桿穿過安裝板并與安裝板間隙配合，隨后通過螺母進行固定，在將安裝架安裝于安裝板上時，只需擰緊兩個螺母即可，減少了螺紋桿和螺母的設置個數，提高了安裝效率，有利于工作人員對安裝架進行快速拆卸和組裝，提高了電機維修效率。

4、進一步的，所述安裝板與矩形環狀板體之間設置有矩形環狀橡膠片，所述矩形環狀橡膠片的位置與矩形環狀板體的位置對應，所述螺紋桿貫穿矩形環狀橡膠片并與矩形環狀橡膠片間隙配合。

5、通過采用上述技術方案，矩形環狀橡膠片采用橡膠材料制成，具有良好的彈性性能，矩形環狀橡膠片的設置，對安裝板和矩形環狀板體起到了良好的保護作用，減小了安裝板和矩形環狀板體之間的摩擦損傷。

6、進一步的，所述安裝板遠離電機的一側設置有過濾網，所述螺紋桿貫穿過濾網并與過濾網間隙配合，所述過濾網位于螺母與安裝板之間。

7、通過采用上述技術方案，過濾網的設置，對自進風通孔進入導風圈內的風流起到了良好的過濾作用，有利于攔截風流中較大體積的雜物。

8、進一步的，所述螺紋桿上套設有兩個橡膠圈，兩個所述橡膠圈分別位于過濾網與螺母之間、過濾網與安裝板之間。

9、通過采用上述技術方案，橡膠圈采用橡膠材料制成，擰緊螺母后，螺母與過濾網配合、過濾網與安裝板配合并抵緊橡膠圈，有利于增強螺紋桿與安裝板之間連接的穩定性，且有利于減小因電機工作過程中產生的震動，而使得螺紋桿與安裝板之間產生噪音的概率。

10、進一步的，所述安裝板邊緣與螺紋桿對應的位置上設置有供螺紋桿穿過的缺口，所述缺口設有兩個并對稱設置。

11、通過采用上述技術方案，缺口的設置，降低了螺紋桿穿過安裝板的難度，有利于工作人員將支腳與安裝板進行快速固定。

12、進一步的，所述安裝板上設置有與缺口連通并與螺紋桿配合的弧形凹槽。

13、通過采用上述技術方案，弧形凹槽的設置，對螺紋桿起到了良好的容納和位置指引作用，當螺紋桿進入弧形凹槽后，支架在安裝板上的位置恰好符合安裝需求，降低了葉輪組件與導風圈內壁碰撞的可能性，有利于電機、葉輪組件保持正常使用。

14、進一步的，所述電機靠近安裝板的一端固定有連接板，所述連接板上貫穿設置有與連接板間隙配合的螺釘，所述螺釘與固定板螺紋連接。

15、通過采用上述技術方案，有利于工作人員將電機可拆卸安裝于固定板上。

16、綜上所述，本實用新型具有以下有益效果：

17、1、本申請中，多個支腳端部與矩形環狀板體共同固定，矩形環狀板體上的螺紋桿穿過安裝板并與安裝板間隙配合，隨后通過螺母進行固定，在將安裝架安裝于安裝板上時，只需擰緊兩個螺母即可，減少了螺紋桿和螺母的設置個數，提高了安裝效率，有利于工作人員對安裝架進行快速拆卸和組裝，提高了電機維修效率；

18、2、本申請中，過濾網的設置，對自進風通孔進入導風圈內的風流起到了良好的過濾作用，有利于攔截風流中較大體積的雜物；

19、3、本申請中，缺口的設置，降低了螺紋桿穿過安裝板的難度，有利于工作人員將支腳與安裝板進行快速固定。

技術特征：

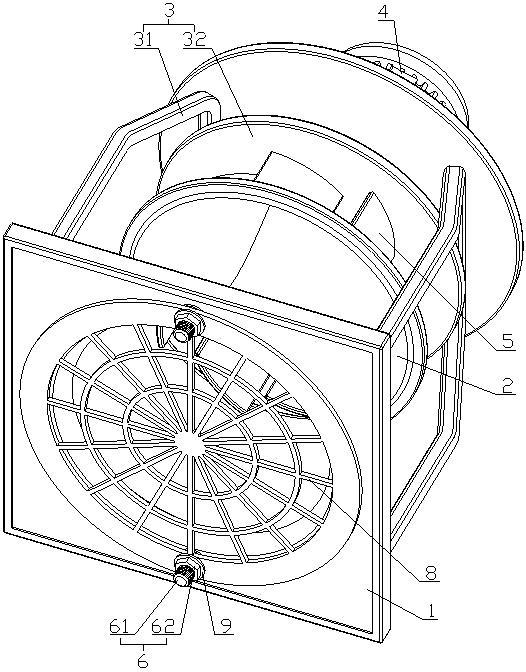

1.一種多功能ec風機，包括安裝板(1)、固定于安裝板(1)一側的導風圈(2)、設置于安裝板(1)上并位于導風圈(2)外側的安裝架(3)、固定于安裝架(3)遠離上的電機(4)以及與電機(4)的輸出軸端部連接的葉輪組件(5)，所述安裝板(1)與導風圈(2)對應的位置上設置有進風通孔(11)，所述安裝架(3)包括與安裝板(1)平行設置的固定板(32)以及與固定板(32)靠近安裝板(1)的一側固定的支腳(31)，所述電機(4)固定于固定板(32)上，所述支腳(31)設有多個并關于導風圈(2)軸線均勻分布，其特征是：多個所述支腳(31)遠離固定板(32)的一端共同固定有套設于導風圈(2)外側的矩形環狀板體(7)，所述矩形環狀板體(7)上設置有兩組關于安裝板(1)對稱設置的固定組件(6)，每組所述固定組件(6)均包括與矩形環狀板體(7)遠離支腳(31)的一側固定的螺紋桿(61)以及套設于螺紋桿(61)上并與螺紋桿(61)螺紋連接的螺母(62)，所述螺紋桿(61)貫穿安裝板(1)并與安裝板(1)間隙配合，所述螺母(62)位于安裝板(1)遠離支腳(31)的一側。

2.根據權利要求1所述的一種多功能ec風機，其特征是：所述安裝板(1)與矩形環狀板體(7)之間設置有矩形環狀橡膠片(71)，所述矩形環狀橡膠片(71)的位置與矩形環狀板體(7)的位置對應，所述螺紋桿(61)貫穿矩形環狀橡膠片(71)并與矩形環狀橡膠片(71)間隙配合。

3.根據權利要求2所述的一種多功能ec風機，其特征是：所述安裝板(1)遠離電機(4)的一側設置有過濾網(8)，所述螺紋桿(61)貫穿過濾網(8)并與過濾網(8)間隙配合，所述過濾網(8)位于螺母(62)與安裝板(1)之間。

4.根據權利要求3所述的一種多功能ec風機，其特征是：所述螺紋桿(61)上套設有兩個橡膠圈(9)，兩個所述橡膠圈(9)分別位于過濾網(8)與螺母(62)之間、過濾網(8)與安裝板(1)之間。

5.根據權利要求4所述的一種多功能ec風機，其特征是：所述安裝板(1)邊緣與螺紋桿(61)對應的位置上設置有供螺紋桿(61)穿過的缺口(12)，所述缺口(12)設有兩個并對稱設置。

6.根據權利要求5所述的一種多功能ec風機，其特征是：所述安裝板(1)上設置有與缺口(12)連通并與螺紋桿(61)配合的弧形凹槽(13)。

7.根據權利要求4所述的一種多功能ec風機，其特征是：所述電機(4)靠近安裝板(1)的一端固定有連接板(41)，所述連接板(41)上貫穿設置有與連接板(41)間隙配合的螺釘(411)，所述螺釘(411)與固定板(32)螺紋連接。

技術總結
本申請公開了一種多功能EC風機，包括安裝板、導風圈、安裝架、電機及葉輪組件，安裝板與導風圈對應的位置上設置有進風通孔，安裝架包括與安裝板平行設置的固定板及與固定板靠近安裝板的一側固定的支腳，電機固定于固定板上，支腳設有多個并關于導風圈軸線均勻分布，多個支腳遠離固定板的一端共同固定有套設于導風圈外側的矩形環狀板體，矩形環狀板體上設置有兩組關于安裝板對稱設置的固定組件，每組固定組件均包括與矩形環狀板體遠離支腳的一側固定的螺紋桿及套設于螺紋桿上并與螺紋桿螺紋連接的螺母，螺紋桿貫穿安裝板并與安裝板間隙配合，螺母位于安裝板遠離支腳的一側。本申請有利于工作人員對安裝架進行快速組裝，提高了電機維修效率。

技術研發人員：李波,崔廣淼,陳英貴,覃曉龍,杜欣
受保護的技術使用者：上海綠聯智能科技股份有限公司
技術研發日：20240517
技術公布日：2025/4/28
