本發明屬于水域環境檢測，具體涉及一種傳感器浮體平臺。

背景技術：

1、

2、現有技術中，水域環境檢測采用浮體平臺搭太陽能電池板和載傳感器的形式進行檢測，傳統浮體的太陽能電池板和天線的安裝方式均為固定式安裝，在水面風浪比較大的時候，無法改變太陽能電池板和天線的安裝角度，導致浮體的抗風浪能力差。

技術實現思路

1、為了解決傳統浮體太陽能電池板無法自動調節角度以及天線臂和太陽能板無法自動收回的問題，本發明所采用的技術方案為：

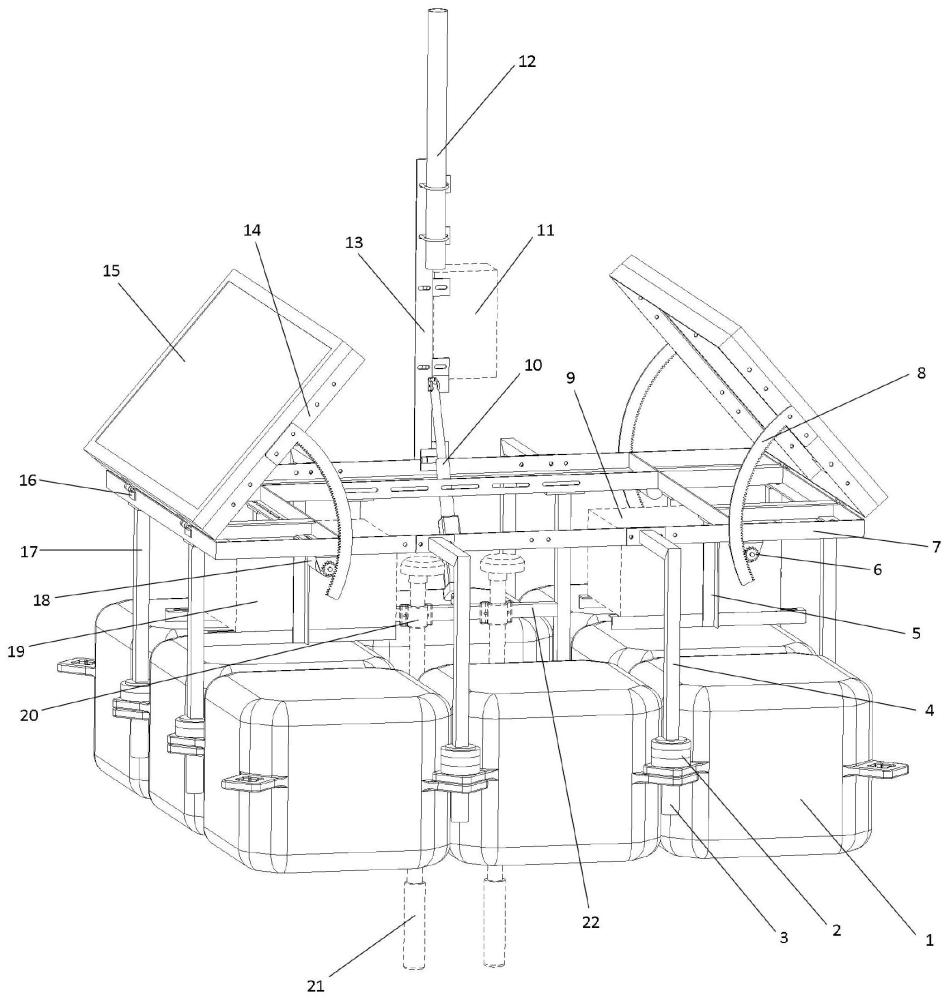

2、一種傳感器浮體平臺，包括：

3、多個陣列設置的模塊式浮體，多個所述模塊式浮體之間連接為整體結構以形成浮體平臺；

4、平臺框架，所述平臺框架固定安裝在所述浮體平臺上；

5、至少一個太陽能板組，所述太陽能板組包括相對設置的2個太陽能電池板，所述太陽能電池板可調迎光角度地設置在所述平臺框架上，且所述太陽能電池板可調節回收至水平狀態；其中，在迎光狀態下，2個所述太陽能電池板的背光面相對設置；

6、天線，所述天線安裝在所述平臺框架上，且所述天線可回收至所述平臺框架內；

7、設備箱，所述設備箱安裝在所述平臺框架上，并與所述太陽能電池板、所述天線電連接；

8、傳感器，所述傳感器安裝在所述平臺框架或所述模塊式浮體上。

9、進一步地，所述模塊式浮體上設置有連接耳片，相鄰的兩個所述模塊式浮體之間通過浮體緊固螺栓與所述連接耳片配合進行連接；所述連接耳片的上端設置有多個連接墊片，所述平臺框架通過連接臂固定連接于所述浮體緊固螺栓上。

10、進一步地，所述浮體平臺包括8個所述模塊式浮體，8個所述模塊式浮體之間通過所述連接墊片和所述浮體緊固螺栓拼裝形成一個中空式的浮體平臺。

11、進一步地，所述傳感器安裝在傳感器安裝橫臂上；所述傳感器安裝橫臂安裝在所述平臺框架上，并位于所述浮體平臺的中空腔內。

12、進一步地，所述太陽能板組為1個；所述太陽能電池板通過太陽能板調節機構可調迎光角度地設置在所述平臺框架上；

13、所述太陽能板調節機構包括太陽能板底座、弧形齒條、齒輪、減速電機和合頁，所述太陽能電池板固定安裝在所述太陽能板底座上，所述太陽能板底座的一端通過所述合頁與所述平臺框架鉸接，所述弧形齒條的第一端設置有連接板，所述連接板與所述太陽能板底座的非端部位置固定連接；所述減速電機固定安裝在所述平臺框架上，所述齒輪安裝在所述減速電機的輸出軸上，所述齒輪與所述弧形齒條嚙合配合。

14、進一步地，所述天線通過天線臂機構安裝在所述平臺框架上；

15、所述天線臂機構包括電動推桿、天線臂和天線安裝支桿，所述天線安裝在所述天線安裝支桿上，所述天線安裝支桿安裝在所述天線臂上，所述電動推桿的一端與所述平臺框架鉸接連接，所述電動推桿的另一端與所述天線臂鉸接；所述平臺框架具有容納空間，所述電動推桿帶動所述天線臂展開至與所述平臺框架垂直狀態或收回至所述平臺框架的容納空間內。

16、進一步地，所述設備箱為3個，其中3個所述設備箱分別設定為1號設備箱、2號設備箱和3號設備箱，所述1號設備箱、所述3號設備箱分別與2個所述太陽能電池板一一對應連接；其中，所述1號設備箱、所述3號設備箱均位于所述太陽能電池板的下端，并通過設備箱吊裝支架固定安裝在所述平臺框架上；所述2號設備箱固定安裝在所述天線臂上。

17、進一步地，所述傳感器為水質傳感器、氣象傳感器和聲學傳感器中一種或幾種。

18、進一步地，所述設備箱設置有控制器、電池組和無線傳輸模塊。

19、本發明的有益效果：

20、本發明提供的傳感器浮體平臺，通過小型減速電機自行調整太陽能電池板的迎光角度以達到最大的發電效率。

21、本發明使用電動推桿進行展開和收回天線臂，太陽能電池板可通過減速電機驅動展開和收回，在水面風浪比較大的時候能夠?qū)⑻炀€和太陽能電池板收回，提高了浮體的抗風浪能力。

技術特征：

1.一種傳感器浮體平臺，其特征在于，包括：

2.根據權利要求1所述的傳感器浮體平臺，其特征在于，所述模塊式浮體上設置有連接耳片，相鄰的兩個所述模塊式浮體之間通過浮體緊固螺栓與所述連接耳片配合進行連接；所述連接耳片的上端設置有多個連接墊片，所述平臺框架通過連接臂固定連接于所述浮體緊固螺栓。

3.根據權利要求2所述的傳感器浮體平臺，其特征在于，所述浮體平臺包括8個所述模塊式浮體，8個所述模塊式浮體之間通過所述連接墊片和所述浮體緊固螺栓拼裝形成一個中空式的浮體平臺。

4.根據權利要求3所述的傳感器浮體平臺，其特征在于，所述傳感器安裝在傳感器安裝橫臂上；所述傳感器安裝橫臂安裝在所述平臺框架上，并位于所述浮體平臺的中空腔內。

5.根據權利要求1所述的傳感器浮體平臺，其特征在于，所述太陽能板組為1個；所述太陽能電池板通過太陽能板調節機構可調迎光角度地設置在所述平臺框架上；

6.根據權利要求5所述的傳感器浮體平臺，其特征在于，所述天線通過天線臂機構安裝在所述平臺框架上；

7.根據權利要求6所述的傳感器浮體平臺，其特征在于，所述設備箱為3個，其中3個所述設備箱分別設定為1號設備箱、2號設備箱和3號設備箱，所述1號設備箱、所述3號設備箱分別與2個所述太陽能電池板一一對應連接；其中，所述1號設備箱、所述3號設備箱均位于所述太陽能電池板的下端，并通過設備箱吊裝支架固定安裝在所述平臺框架上；所述2號設備箱固定安裝在所述天線臂上。

8.根據權利要求6所述的傳感器浮體平臺，其特征在于，所述傳感器為水質傳感器、氣象傳感器和聲學傳感器中一種或幾種。

9.根據權利要求1所述的傳感器浮體平臺，其特征在于，所述設備箱設置有控制器、電池組和無線傳輸模塊。

技術總結
本發明公開了一種傳感器浮體平臺，屬于水域環境檢測技術領域，其包括：多個陣列設置的模塊式浮體，多個模塊式浮體之間連接為整體結構以形成浮體平臺；平臺框架，固定安裝在浮體平臺上；至少一個太陽能板組，太陽能板組包括相對設置的2個太陽能電池板，太陽能電池板可調迎光角度地設置在平臺框架上，且太陽能電池板可調節回收至水平狀態；天線，安裝在平臺框架上，且天線可回收至平臺框架內；設備箱，與太陽能電池板、天線電連接；傳感器，安裝在平臺框架或模塊式浮體上。本發明在水面風浪比較大的時候能夠?qū)⑻炀€和太陽能電池板收回，提高了浮體的抗風浪能力。

技術研發人員：沈楠楠,段金榮,馬曉飛,賀艷輝,張紅燕
受保護的技術使用者：中國水產科學研究院淡水漁業研究中心
技術研發日：
技術公布日：2025/4/28
