本技術涉及一種葉輪，尤其是涉及一種用于氫氣循環泵的葉輪。

背景技術：

1、利用燃料與氧化劑的電化學反應發電的燃料電池系統被日益廣泛地用來提供電力。質子交換膜燃料電池系統是一種廣泛應用的燃料電池系統，其通常采用氫氣為燃料。在pemfc運行期間，作為燃料的氫氣被供給到pemfc的電堆的陽極并被催化劑吸附而電離為氫離子和電子，氫離子經由質子交換膜轉移到陰極，電子則通過外電路流向陰極以對外形成電流。

2、為了使pemfc能夠提供穩定的輸出功率，通常的做法是在燃料電池系統的陽極側供給過量的氫氣，以應對可能出現的氫氣需求量的波動。因此，燃料電池系統內還設置了氫氣循環泵，用于在燃料電池的陽極端進行氫氣循環。其作用是將電堆出口處未反應完全的氫氣增壓輸送至電堆入口處進行回收，以對氫氣進行充分的再利用。通常，氫氣循環泵具有電機和葉輪，電機通過電機的軸與葉輪連接，使得電機軸的旋轉帶動葉輪進行旋轉，從而進行氫氣的循環流動。

3、然而，在現有的氫氣循環泵中，由于葉輪的剛度不足，葉輪在被電機驅動而高速旋轉或在高負載工況下工作時可能會在電機軸的軸向方向上產生形變。當這樣的形變超過了葉輪與氫氣循環泵的殼體之間的間隙時，葉輪將與殼體發生刮擦，更嚴重的情況下甚至導致葉輪的損壞，進而使得氫氣循環泵失效。設置更大的間隙雖然能夠解決這一缺陷，但是這樣的設置方式使得氫氣在葉輪與氫氣循環泵的殼體之間的泄露量增加，氫氣循環泵的效率會顯著地降低。

4、因此，需要對現有的葉輪結構設計進行改進，以提高葉輪的剛度，從而適應現有的或更小的間隙寬度以提高氫氣循環泵的效率。

技術實現思路

1、本申請的目的是提供一種用于氫氣循環泵的葉輪，以解決現有技術中存在的至少一個問題。

2、根據本申請的一方面提供了一種用于氫氣循環泵的葉輪，該葉輪具有相反的第一側和第二側，第一側包括：輪轂部的第一端，其位于第一側的中央；以及流道部，該流道部沿徑向方向從第一端延伸，并且具有由分隔件分隔的數個流道，第二側包括：輪轂部的第二端，其位于第二側中央并與第一端相反；底面，其沿軸向方向從輪轂部的第二端凹入；以及鼓面，其位于第二側沿徑向方向的最外部，其中，第二側還包括位于底面與鼓面之間的過渡面，該過渡面是光滑過渡曲面。

3、根據本申請的一實施例，在包含葉輪的旋轉軸的截面中，光滑過渡曲面的輪廓為圓弧，圓弧的圓心角小于九十度。

4、根據本申請的一實施例，圓心角為三十度。

5、根據本申請的一實施例，在葉輪的軸向方向上，鼓面的軸向頂端與輪轂部的第二端平齊。

6、根據本申請的一實施例，在軸向方向上，底面與鼓面的軸向頂端的距離小于葉輪的最大軸向厚度的十一分之四。

7、根據本申請的一實施例，在葉輪的第一側，第一端包括安裝部和形成在安裝部的徑向外側的凹部，凹部位于安裝部和流道部之間。

8、根據本申請的一實施例，凹部由光滑過渡曲面形成。

9、根據本申請的一實施例，在徑向方向上，凹部與底面相對應的部位的徑向長度小于葉輪的直徑的四分之一。

10、根據本申請的一實施例，在徑向方向上，凹部與底面相對應的部位的最小軸向厚度大于葉輪的最大軸向厚度的三分之一。

11、根據本申請的一實施例，流道部的徑向長度大于葉輪的直徑的三分之一。

12、通過在葉輪的第二側設置位于底面與鼓面之間的被形成為光滑過渡曲面的過渡面，使得在過渡面處葉輪的厚度增加。以這種結構，葉輪整體的剛度上升，從而使葉輪在高速旋轉時，在軸向方向上產生的形變降低，進而允許將葉輪與氫氣循環泵的殼體更靠近的布置。這提高了氫氣循環泵的效率，并增加了氫氣循環泵的可靠性。

技術特征：

1.一種用于氫氣循環泵的葉輪(100)，所述葉輪(100)具有相反的第一側(110)和第二側(120)，

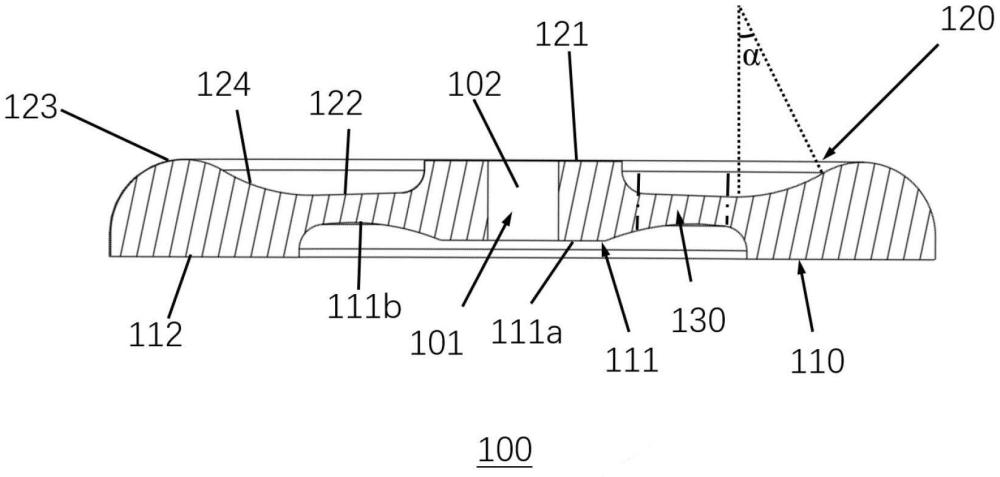

2.根據權利要求1所述的用于氫氣循環泵的葉輪(100)，其特征在于，在包含所述葉輪(100)的旋轉軸的截面中，所述光滑過渡曲面的輪廓為圓弧，所述圓弧對應的圓心角(α)小于九十度。

3.根據權利要求2所述的用于氫氣循環泵的葉輪(100)，其特征在于，所述圓心角(α)為三十度。

4.根據權利要求1至3中的任一項所述的用于氫氣循環泵的葉輪(100)，其特征在于，在所述葉輪(100)的軸向方向上，所述鼓面(123)的軸向頂端與所述輪轂部(101)的第二端(121)平齊。

5.根據權利要求4所述的用于氫氣循環泵的葉輪(100)，其特征在于，在所述軸向方向上，所述底面(122)與所述鼓面(123)的軸向頂端的距離小于所述葉輪(100)的最大軸向厚度的十一分之四。

6.根據權利要求5所述的用于氫氣循環泵的葉輪(100)，其特征在于，在所述葉輪(100)的第一側(110)，所述第一端(111)包括安裝部(111a)和形成在所述安裝部(111a)的徑向外側的凹部(111b)，所述凹部(111b)位于所述安裝部(111a)和所述流道部(112)之間。

7.根據權利要求6所述的用于氫氣循環泵的葉輪(100)，其特征在于，所述凹部(111b)由光滑過渡曲面形成。

8.根據權利要求6或7所述的用于氫氣循環泵的葉輪(100)，其特征在于，在所述徑向方向上，所述凹部(111b)與所述底面(122)相對應的部位(130)的徑向長度小于所述葉輪(100)的直徑的四分之一。

9.根據權利要求8所述的用于氫氣循環泵的葉輪(100)，其特征在于，在所述徑向方向上，所述凹部(111b)與所述底面(122)相對應的所述部位(130)的最小軸向厚度大于所述葉輪(100)的所述最大軸向厚度的三分之一。

10.根據權利要求9所述的用于氫氣循環泵的葉輪(100)，其特征在于，所述流道部(112)的徑向長度大于所述葉輪(100)的所述直徑的三分之一。

技術總結
本申請?zhí)峁┝艘环N用于氫氣循環泵的葉輪，該葉輪具有相反的第一側和第二側，第一側包括：輪轂部的第一端，其位于第一側的中央；以及流道部，該流道部沿徑向方向從第一端延伸，并且具有由分隔件分隔的數個流道，第二側包括：輪轂部的第二端，其位于第二側中央并與第一端相反；底面，其沿軸向方向從第二端凹入；以及鼓面，其位于第二側沿徑向方向的最外部，其中，第二側還包括位于底面與鼓面之間的過渡面，該過渡面是光滑過渡曲面。通過在底面與鼓面之間設置被形成為光滑過渡曲面的過渡面，使得葉輪整體的剛度提升，降低了葉輪在高速旋轉時軸向方向上的形變。這允許將葉輪與氫氣循環泵的殼體更靠近的布置，提高了氫氣循環泵的效率，并增加了可靠性。

技術研發人員：楊亦,李源,谷苗雨,仇成
受保護的技術使用者：羅伯特·博世有限公司
技術研發日：20240809
技術公布日：2025/4/24
