本技術涉及化工機器，尤其涉及一種新型無剪切作用的無葉片葉輪及無葉片泵。

背景技術：

1、無葉片泵是指利用動力裝置驅動腔體內無葉片葉輪或轉子高速旋轉，產生強勁的軸向吸力以將物料吸入腔體,并對腔體內的物料最大程度不剪切不破壞的輸送設備,是用于連續生產或循環處理物料的高性能設備。

2、現有的無葉片泵葉輪通常只包括前端盤和后端盤，在實際使用過程中，該結構帶來的揚程比較小，不適合大揚程的工況。

技術實現思路

1、本實用新型的目的是為了克服現有技術存在的不足，提供一種新型無剪切作用的無葉片葉輪及無葉片泵。

2、本實用新型的目的是通過以下技術方案實現的：一種新型無剪切作用的無葉片葉輪，包括前端盤和正對前端盤設置的后端盤，所述前端盤和后端盤相連接，所述前端盤的中心設置有進料通孔，所述后端盤的中心成型有軸座，所述軸座的中心設有軸孔，所述前端盤和所述后端盤之間設有間隙；所述后端盤靠近間隙的一側設有多個凸筋。

3、進一步地，多個所述凸筋為直線型，沿后端盤直徑間隔設置。

4、進一步地，多個所述凸筋為弧形，沿后端盤直徑間隔設置。

5、進一步地，多個所述凸筋上均設有橫向貫穿的通孔或第一凹槽中的一種。

6、進一步地，多個所述凸筋上均設有豎向貫穿的第二凹槽。

7、一種無葉片泵，包括泵主體以及與泵主體相連接的無葉片葉輪。

8、本實用新型對比現有技術有如下的有益效果：

9、本實用新型在后端盤上設置多個凸筋，在保證無葉片泵不剪切不破壞物料的同時，保證了泵整體揚程的需求。

技術特征：

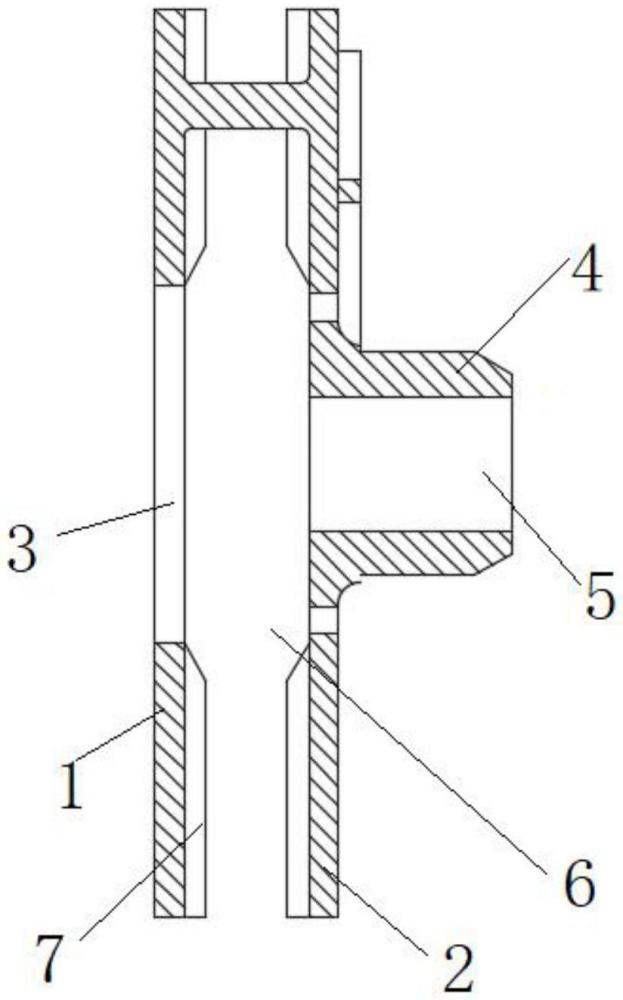

1.一種新型無剪切作用的無葉片葉輪，其特征在于，包括前端盤(1)和正對前端盤(1)設置的后端盤(2)，所述前端盤(1)和后端盤(2)相連接，所述前端盤(1)的中心設置有進料通孔(3)，所述后端盤(2)的中心成型有軸座(4)，所述軸座(4)的中心設有軸孔(5)，所述前端盤(1)和所述后端盤(2)之間設有間隙(6)；

2.根據權利要求1所述的新型無剪切作用的無葉片葉輪，其特征在于：多個所述凸筋(7)為直線型，沿后端盤(2)直徑間隔設置。

3.根據權利要求2所述的新型無剪切作用的無葉片葉輪，其特征在于：多個所述凸筋(7)為弧形，沿后端盤(2)直徑間隔設置。

4.根據權利要求2或3任一項所述的新型無剪切作用的無葉片葉輪，其特征在于：多個所述凸筋(7)上均設有橫向貫穿的通孔(8)或第一凹槽(12)中的一種。

5.根據權利要求2或3任一項所述的新型無剪切作用的無葉片葉輪，其特征在于：多個所述凸筋(7)上均設有豎向貫穿的第二凹槽(9)。

6.一種無葉片泵，其特征在于，包括泵主體(10)以及與泵主體(10)相連接的如權利要求1-5任一項所述的無葉片葉輪(11)。

技術總結
一種新型無剪切作用的無葉片葉輪及無葉片泵，包括前端盤和正對前端盤設置的后端盤，所述前端盤和后端盤相連接，所述前端盤的中心設置有進料通孔，所述后端盤的中心成型有軸座，所述軸座的中心設有軸孔，所述前端盤和所述后端盤之間設有間隙；所述后端盤靠近間隙的一側設有多個凸筋；一種無葉片泵，包括泵主體以及與泵主體相連接的無葉片葉輪。該結構在后端盤上設置多個凸筋，在保證無葉片泵不剪切不破壞物料的同時，保證了泵整體揚程的需求。

技術研發人員：許顯新
受保護的技術使用者：上海德耐泵業有限公司
技術研發日：20240812
技術公布日：2025/4/28
