本發明涉及潛液式液氫泵，具體是指一種潛液式液氫泵的懸掛閥盤系統。

背景技術：

1、液氫是一種高能、超低溫液體清潔燃料，與氣氫和金屬氫化物相比，液氫在儲能密度和輸運成本方面，具有無可比擬的優勢，發展空間較為廣闊，中國亦發布了多個相關政策對氫源產業進行支持。而用于液氫輸送的液氫泵，是液氫產業的重要設備之一。

2、現有一般的往復式超低溫泵都是裸露在外的，而液氫的溫度是-253℃，如液氫泵直接裸露在大氣中則會由于溫度高而導致液氫的蒸發率高，效率降低，氣蝕現象就會增大，因此為了避免液氫泵的溫度過高，導致其在開泵前需要進行深度預冷，準備工作繁瑣耗時長，預冷時間至少需要半小時，必須使泵頭完全適應低溫環境的溫度后才能進行使用，如果液氫泵還處于常溫狀態下，液體就進入泵體內開始運行就會產生大量的氣蝕，還打不起壓力，且泵本身是金屬的，在一冷一熱和氣蝕還會產生低溫收縮，導致產生差值。

3、因此現有的一些液氫泵都是直接將泵體置于液氫內，液氫從液氫池進入活塞內，推動置于活塞端部的閥盤動作而打開活塞與閥盤之間流路，將液氫傳輸至活塞與泵體之間后才通過活塞將液氫通過出液口打出，閥盤則是通過拉索和彈簧懸浮安裝在活塞內；但是由于彈簧長期與液氫直接接觸，并且液氫的溫度非常低，與彈簧直接接觸會對彈簧的性能和使用壽命造成影響，甚至于失效，而彈簧一旦失效后則無法通過復位力帶動閥盤與活塞端部緊貼，導致閥盤與活塞之間的流路無法切斷，無法進行正常工作甚至于發生泄漏問題。為此，提出一種潛液式液氫泵的懸掛閥盤系統。

技術實現思路

1、本發明的目的是為了解決以上問題而提出一種潛液式液氫泵的懸掛閥盤系統。

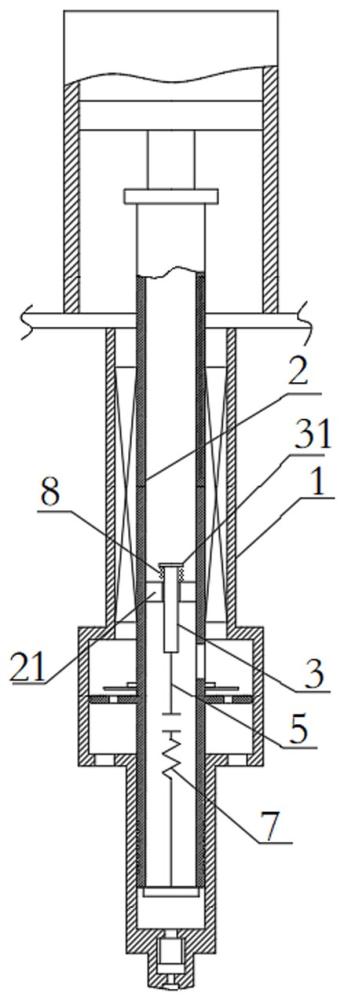

2、為了達到上述目的，本發明提供了如下技術方案一種潛液式液氫泵的懸掛閥盤系統，包括泵體以及置于泵體內的活塞桿；其特征是還包括活動安裝在活塞桿內的連接件、一端與連接件固定連接的拉索以及與拉索另一端固定連接的閥盤，所述的拉索上連接有彈簧一；還包括設置在活塞桿內的限位臺和設置在連接件上的定位臺以及安裝在限位臺和定位臺之間的彈簧二；所述的拉索、彈簧二和彈簧一上均設有用于抵抗液氫滲透和低溫而提高使用壽命和使用性能的涂層。

3、進一步優選的，所述的涂層為氮化硼涂層、鍍鋅層、高熵合金涂層、聚醚醚酮涂層中的任意一種或多種的組合。

4、進一步優選的，所述的涂層采用蛭石粉、氮化硅、三氧化二銻、硼酸鋅、金紅石鈦白粉中的多種混合制成。

5、進一步優選的，所述的涂層的比例為蛭石粉30%-40%、氮化硅30%-40%，三氧化二銻5%-10%，硼酸鋅5%-12%，金紅石鈦白粉10%-18%。

6、進一步優選的，還包括用于隔絕液氫的防護模塊，所述的防護模塊包含呈空心設置的連接件、滑動安裝在連接件內起防護隔絕作用的內管，內管另一端與閥盤固定連接；所述的拉索和彈簧一處于連接件和內管內；還包括安裝在內管與連接件之間的多級密封圈。

7、進一步優選的，還包括對整個液氫泵的使用起安全防護作用的安全模塊，所述的安全模塊包含安裝在連接件上且一端穿出活塞桿的氣管以及置于閥盤內且與內管連通起安全防護作用，避免因故障發生泄漏的氣囊。

8、進一步優選的，還包括可拆卸的安裝在閥盤底部的封堵板以及設置在封堵板與閥盤之間的超低溫密封件。

9、進一步優選的，所述的閥盤上設有弧形卡槽，所述的封堵板上設有與弧形卡槽適配的弧形凸起。

10、進一步優選的，還包括設置在封堵板側壁上便于側壁受壓后擴張的若干擴張槽。

11、進一步優選的，還包括設置在閥盤和連接件上用于連接拉索的拉桿。

12、本發明的有益效果：通過在拉索、彈簧二和彈簧一的表面增設涂層，用于增強拉索、彈簧二和彈簧一的抗腐蝕和抗氫滲透能力，從而具有良好的抗氫脆性能和耐腐蝕性，能有效提高拉索、彈簧二和彈簧一的使用壽命；

13、通過連接件和內管的設置，避免液氫與拉索和彈簧一直接接觸，從而避免彈簧一直接受到液氫的低溫影響而影響其性能和使用壽命甚至發生失效；

14、同時通過在閥盤內裝有氣囊，氣囊通過內管、連接件和氣管與氣源連通，當彈簧一發生失效時，則通過對氣囊供氣，氣囊充氣后漲開將封堵板通過擠壓力從閥盤上推開后落在泵體底部蓋住出液口，同時氣囊漲開后對閥盤形成向上的推力，對封堵板形成向下的推力，堵住活塞桿的同時堵住泵體上的出液口，等待工作人員進行維修，避免因彈簧一失效而導致液氫泄漏的問題發生。

技術特征：

1.一種潛液式液氫泵的懸掛閥盤系統，包括泵體以及置于泵體內的活塞桿；其特征是還包括活動安裝在活塞桿內的連接件、一端與連接件固定連接的拉索以及與拉索另一端固定連接的閥盤，所述的拉索上連接有彈簧一；還包括設置在活塞桿內的限位臺和設置在連接件上的定位臺以及安裝在限位臺和定位臺之間的彈簧二；所述的拉索、彈簧二和彈簧一上均設有用于抵抗液氫滲透和低溫而提高使用壽命和使用性能的涂層。

2.根據權利要求1所述的一種潛液式液氫泵的懸掛閥盤系統，其特征在于：所述的涂層為氮化硼涂層、鍍鋅層、高熵合金涂層、聚醚醚酮涂層中的任意一種或多種的組合。

3.根據權利要求1所述的一種潛液式液氫泵的懸掛閥盤系統，其特征在于：所述的涂層采用蛭石粉、氮化硅、三氧化二銻、硼酸鋅、金紅石鈦白粉中的多種混合制成。

4.根據權利要求3所述的一種潛液式液氫泵的懸掛閥盤系統，其特征在于：所述的涂層的比例為蛭石粉30%-40%、氮化硅30%-40%，三氧化二銻5%-10%，硼酸鋅5%-12%，金紅石鈦白粉10%-18%。

5.根據權利要求1所述的一種潛液式液氫泵的懸掛閥盤系統，其特征在于：還包括用于隔絕液氫的防護模塊，所述的防護模塊包含呈空心設置的連接件、滑動安裝在連接件內起防護隔絕作用的內管，內管另一端與閥盤固定連接；所述的拉索和彈簧一處于連接件和內管內；還包括安裝在內管與連接件之間的多級密封圈。

6.根據權利要求5所述的一種潛液式液氫泵的懸掛閥盤系統，其特征在于：還包括對整個液氫泵的使用起安全防護作用的安全模塊，所述的安全模塊包含安裝在連接件上且一端穿出活塞桿的氣管以及置于閥盤內且與內管連通起安全防護作用，避免因故障發生泄漏的氣囊。

7.根據權利要求6所述的一種潛液式液氫泵的懸掛閥盤系統，其特征在于：還包括可拆卸的安裝在閥盤底部的封堵板以及設置在封堵板與閥盤之間的超低溫密封件。

8.根據權利要求7所述的一種潛液式液氫泵的懸掛閥盤系統，其特征在于：所述的閥盤上設有弧形卡槽，所述的封堵板上設有與弧形卡槽適配的弧形凸起。

9.根據權利要求8所述的一種潛液式液氫泵的懸掛閥盤系統，其特征在于：還包括設置在封堵板側壁上便于側壁受壓后擴張的若干擴張槽。

10.根據權利要求6所述的一種潛液式液氫泵的懸掛閥盤系統，其特征在于：還包括設置在閥盤和連接件上用于連接拉索的拉桿。

技術總結
本發明公開了一種潛液式液氫泵的懸掛閥盤系統，包括泵體以及置于泵體內的活塞桿；其特征是還包括活動安裝在活塞桿內的連接件、一端與連接件固定連接的拉索以及與拉索另一端固定連接的閥盤，所述的拉索上連接有彈簧一；還包括設置在活塞桿內的限位臺和設置在連接件上的定位臺以及安裝在限位臺和定位臺之間的彈簧二；所述的拉索、彈簧二和彈簧一上均設有用于抵抗液氫滲透和低溫而提高使用壽命和使用性能的涂層。該發明通過在拉索、彈簧二和彈簧一的表面增設涂層，用于增強拉索、彈簧二和彈簧一的抗腐蝕和抗氫滲透能力，從而具有良好的抗氫脆性能和耐腐蝕性，能有效提高拉索、彈簧二和彈簧一的使用壽命。

技術研發人員：安麗麗,姜永亮,劉宇,周其圣,劉易,趙子鵬,肖遙,莫燕霞
受保護的技術使用者：杭州新亞低溫科技有限公司
技術研發日：
技術公布日：2025/4/24
