本發明涉及開關柜焊接設備，尤其涉及一種用于低壓抽出式開關柜制造的柜體焊接設備。

背景技術：

1、開關柜的主要作用是在電力系統進行發電、輸電、配電和電能轉換的過程中進行開合、控制和保護用電設備，開關柜內的部件主要有斷路器、隔離開關、負荷開關、操作機構、互感器以及各種保護裝置等組成，開關柜的分類方法很多，如通過斷路器安裝方式可以分為移開式開關柜和固定式開關柜；或按照柜體結構的不同，可分為敞開式開關柜、金屬封閉開關柜、和金屬封閉鎧裝式開關柜。

2、現有的開關柜柜體在焊接過程中存在以下問題：由于開關柜柜體是由多塊板材焊接在一起拼接而成的，并且開關柜的柜體多為固定的規格尺寸，因此常規的廠商都是直接批量生產開關柜柜體來儲存，在匹配使用時直接取用即可，但是現在的焊接設備在開關柜焊接后焊縫位置為裸露的狀態，長時間的存放，焊縫位置由于氧化會導致焊縫位置脫焊，甚至?xí)?dǎo)致柜體斷裂，因此現在的開關柜柜體的焊接設備無法在焊縫位置形成保護的措施，而現有技術不易解決此類問題，因此，亟需用于低壓抽出式開關柜制造的柜體焊接設備來解決上述問題。

技術實現思路

1、基于現在的開關柜柜體的焊接設備無法在焊縫位置形成保護的措施的技術問題，本發明提出了一種用于低壓抽出式開關柜制造的柜體焊接設備。

2、本發明提出的一種用于低壓抽出式開關柜制造的柜體焊接設備，包括主底座，所述主底座的兩側位置均通過螺栓固定有豎直設置的固定側板，兩個所述固定側板的頂部均設置有第一移動機構，第一移動機構包括兩個滑動側架，兩個所述滑動側架的頂部均安裝有升降頂座，兩側位置的升降頂座之間固定有固定頂架，所述固定頂架的底部設置有第二移動機構，所述第二移動機構包括滑動頂座，所述滑動頂座的底部安裝有焊接轉動頂座，所述焊接轉動頂座的底部分別安裝有第二電動推桿和第三電動推桿，所述第二電動推桿的底部固定有吹焊機構，所述第三電動推桿的底部固定有置絲機構，所述吹焊機構包括第二電動推桿底部固定的吹焊主機，所述吹焊主機的底部出氣口固定有轉動安裝的吹焊出氣管。

3、優選地，第一移動機構包括固定側板側壁開設的第一滑槽，所述滑動側架的底部設置有滑動側架底滑塊，且滑動側架底滑塊滑動卡接于第一滑槽內，所述第一滑槽的端部固定有第一滑槽堵塊，所述第一滑槽的內部設置有第一移動絲桿，第一移動絲桿與滑動側架底滑塊之間螺紋套接安裝。

4、優選地，第二移動機構包括固定頂架底部開設的兩個第二滑槽，所述滑動頂座的頂部設置有兩個焊接轉動頂座滑塊，兩個所述焊接轉動頂座滑塊分別與兩個第二滑槽滑動卡接安裝，其中一個第二滑槽內部設置有第二移動絲桿，且第二移動絲桿與其中一個焊接轉動頂座滑塊螺紋套接安裝，另一個第二滑槽的內部設置有限位滑桿，且限位滑桿與另一個焊接轉動頂座滑塊滑動套接安裝。

5、優選地，所述固定側板的頂部開設有固定側板頂滑槽，且滑動側架的底部安裝有兩個限位輥輪，兩個限位輥輪滾動卡接于固定側板頂滑槽內。

6、優選地，所述置絲機構包括第三電動推桿底部固定的置絲主座，所述置絲主座的底部安裝有置絲轉動座。

7、優選地，所述滑動頂座的內部固定有第一舵機，且第一舵機的輸出軸與焊接轉動頂座的頂部相固定，所述置絲主座的內部固定有第二舵機，且第二舵機的輸出軸與置絲轉動座相固定。

8、優選地，所述置絲轉動座的底部固定有出絲管，所述出絲管的頂部位置固定有進絲管。

9、優選地，所述置絲主座的一側固定有融蠟機箱，所述融蠟機箱的頂部開設有融蠟腔室，所述融蠟腔室位于融蠟腔室的底部位置嵌合安裝有加熱盤管，所述融蠟機箱的底部固定有第四電動推桿，所述第四電動推桿的底部固定有滴蠟管頭，所述融蠟機箱的一側與滴蠟管頭之間安裝有蠟液導管，且蠟液導管與融蠟腔室及滴蠟管頭的內部相導通。

10、優選地，所述主底座的頂部及固定側板的側壁均安裝有吸板機構，所述吸板機構包括四個固定安裝的球頭固定座，四個所述球頭固定座的頂部均球接有第一電動推桿，四個所述第一電動推桿的頂部均安裝有吸盤。

11、優選地，所述固定側板和固定頂架的內部均安裝有驅動電機，且兩個驅動電機的輸出軸分別與第一滑槽和第二移動絲桿的軸端相固定。

12、本發明中的有益效果為：

13、1、該用于低壓抽出式開關柜制造的柜體焊接設備，通過對焊接的過程設置為兩個環節，置絲與吹焊兩個步驟，并且置絲的過程通過蠟塊對焊絲進行預固定，防止焊絲的偏移，保證了位置的固定穩定，再通過吹焊的方式對兩個板材進行焊接固定，吹焊的方式使得熔化后的焊絲表面均勻平整，并且吹焊的過程也使蠟塊融化，在融化后的焊絲表面形成蠟層，對焊接后的焊絲表面進行保護，可以防止焊縫表面的氧化。

技術特征：

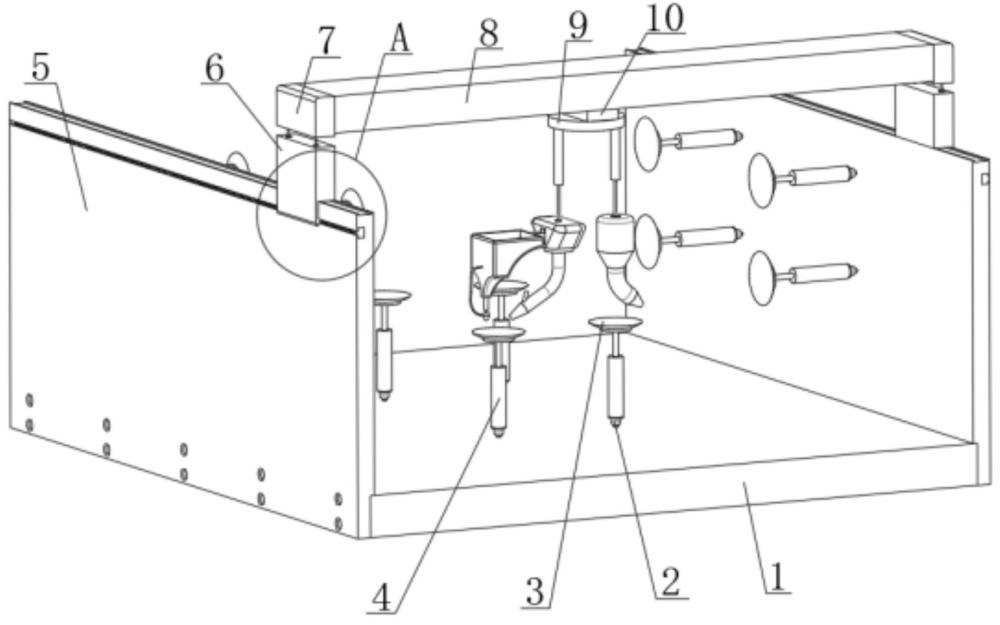

1.一種用于低壓抽出式開關柜制造的柜體焊接設備，包括主底座（1），所述主底座（1）的兩側位置均通過螺栓固定有豎直設置的固定側板（5），其特征在于，兩個所述固定側板（5）的頂部均設置有第一移動機構，第一移動機構包括固定頂架（8），所述固定頂架（8）的底部設置有第二移動機構，所述第二移動機構底部設置有吹焊機構和置絲機構，所述吹焊機構包括第二電動推桿（20）底部固定的吹焊主機（21），所述吹焊主機（21）的底部出氣口固定有轉動安裝的吹焊出氣管（22）；

2.根據權利要求1所述的一種用于低壓抽出式開關柜制造的柜體焊接設備，其特征在于，第一移動機構包括兩個滑動側架（6），兩個所述滑動側架（6）的頂部均安裝有升降頂座（7），固定頂架（8）固定于兩個升降頂座（7）之間，固定側板（5）側壁開設的第一滑槽（12），所述滑動側架（6）的底部設置有滑動側架底滑塊（15），且滑動側架底滑塊（15）滑動卡接于第一滑槽（12）內，所述第一滑槽（12）的端部固定有第一滑槽堵塊（13），所述第一滑槽（12）的內部設置有第一移動絲桿（11），第一移動絲桿（11）與滑動側架底滑塊（15）之間螺紋套接安裝。

3.根據權利要求2所述的一種用于低壓抽出式開關柜制造的柜體焊接設備，其特征在于，所述第二移動機構包括滑動頂座（10），所述滑動頂座（10）的底部安裝有焊接轉動頂座（9），所述焊接轉動頂座（9）的底部分別安裝有第二電動推桿（20）和第三電動推桿（31），吹焊機構設置在第二電動推桿（20）的底部，置絲機構設置在第三電動推桿（31）的底部，固定頂架（8）底部開設的兩個第二滑槽（19），所述滑動頂座（10）的頂部設置有兩個焊接轉動頂座滑塊（18），兩個所述焊接轉動頂座滑塊（18）分別與兩個第二滑槽（19）滑動卡接安裝，其中一個第二滑槽（19）內部設置有第二移動絲桿（16），且第二移動絲桿（16）與其中一個焊接轉動頂座滑塊（18）螺紋套接安裝，另一個第二滑槽（19）的內部設置有限位滑桿（17），且限位滑桿（17）與另一個焊接轉動頂座滑塊（18）滑動套接安裝。

4.根據權利要求1所述的一種用于低壓抽出式開關柜制造的柜體焊接設備，其特征在于，所述固定側板（5）的頂部開設有固定側板頂滑槽（14），且滑動側架（6）的底部安裝有兩個限位輥輪，兩個限位輥輪滾動卡接于固定側板頂滑槽（14）內。

5.根據權利要求3所述的一種用于低壓抽出式開關柜制造的柜體焊接設備，其特征在于，所述滑動頂座（10）的內部固定有第一舵機，且第一舵機的輸出軸與焊接轉動頂座（9）的頂部相固定，所述置絲主座（30）的內部固定有第二舵機，且第二舵機的輸出軸與置絲轉動座（33）相固定。

6.根據權利要求1所述的一種用于低壓抽出式開關柜制造的柜體焊接設備，其特征在于，所述置絲轉動座（33）的底部固定有出絲管（23），所述出絲管（23）的頂部位置固定有進絲管（24）。

7.根據權利要求1所述的一種用于低壓抽出式開關柜制造的柜體焊接設備，其特征在于，所述主底座（1）的頂部及固定側板（5）的側壁均安裝有吸板機構，所述吸板機構包括四個固定安裝的球頭固定座（2），四個所述球頭固定座（2）的頂部均球接有第一電動推桿（4），四個所述第一電動推桿（4）的頂部均安裝有吸盤（3）。

8.根據權利要求3所述的一種用于低壓抽出式開關柜制造的柜體焊接設備，其特征在于，所述固定側板（5）和固定頂架（8）的內部均安裝有驅動電機，且兩個驅動電機的輸出軸分別與第一滑槽（12）和第二移動絲桿（16）的軸端相固定。

技術總結
本發明屬于開關柜焊接設備技術領域，尤其是一種用于低壓抽出式開關柜制造的柜體焊接設備，針對現在的開關柜柜體的焊接設備無法在焊縫位置形成保護的措施的問題，現提出以下方案，包括主底座，所述主底座的兩側位置均通過螺栓固定有豎直設置的固定側板，兩個所述固定側板的頂部均設置有第一移動機構。本發明焊接分為置絲與吹焊兩個步驟，并且置絲的過程通過蠟塊對焊絲進行預固定，防止焊絲的偏移，保證了位置的固定穩定，再通過吹焊的方式對兩個板材進行焊接固定，吹焊的方式使得熔化后的焊絲表面均勻平整，并且吹焊的過程也使蠟塊融化，在融化后的焊絲表面形成蠟層，對焊接后的焊絲表面進行保護，可以防止焊縫表面的氧化。

技術研發人員：王源,張衛,王強,吳學偉,許騫,張耀文,朱蘭京,孫朋,潘興陽,孫倩,顧海明
受保護的技術使用者：江蘇柏楊電氣科技有限公司
技術研發日：
技術公布日：2025/4/24
