本發明涉及自控自吸泵，具體為一種可改變位置的自控自吸泵。

背景技術：

1、自控自吸泵作為一種具備自吸功能的離心泵，是作為替代原長軸液下泵、潛水泵、潛污泵等最理想產品，且泵體大都采用不銹鋼、增強聚丙烯、鑄鋼等多種材質制造而成，具備耐溫、耐壓、耐磨等諸多優點。

2、自控自吸泵在使用時，大都是將自控自吸泵放置在所需位置后，且為了保障自控自吸泵能夠正常工作，都需要在使用前將自控自吸泵調整至水平狀態進行使用，避免其出現滲透和性能無法充分發揮等問題，在將其調整至水平狀態時，大都是依靠人工推動的方式使自控自吸泵傾斜并在其底部填充墊塊使其處于水平狀態，這種調整方式不僅需要多人配合調整自控自吸泵的位置且需要多次調試才可將其調整至水平狀態，較為不便，有待改進。

技術實現思路

1、本發明的目的在于提供一種可改變位置的自控自吸泵，以解決上述背景技術中提出的問題。

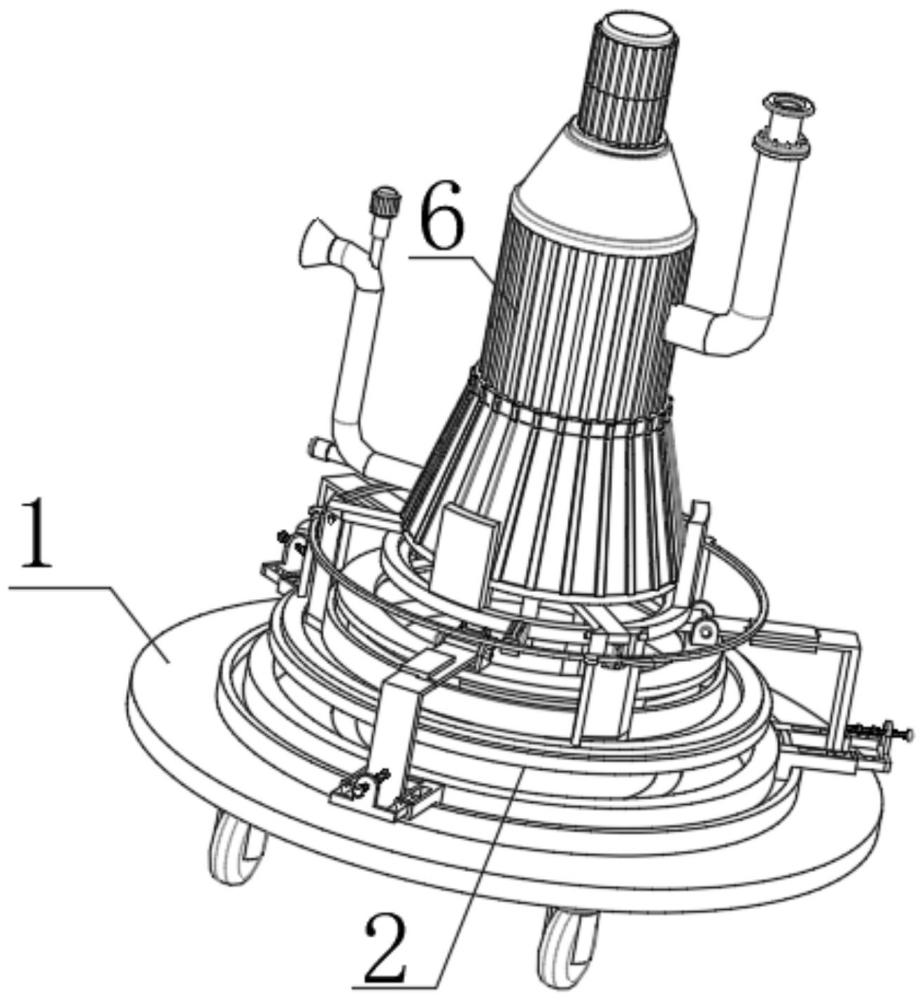

2、為實現上述目的，本發明提供如下技術方案：一種可改變位置的自控自吸泵，包括能夠方便調整至水平狀態使用的泵體，所述可改變位置的自控自吸泵還包括有：

3、水平調整組件，所述水平調整組件通過預先調整至水平狀態，用于在改變泵體的位置后為泵體提供水平支撐；

4、臨時承托組件，設于所述水平調整組件外圍，所述臨時承托組件通過貼合泵體底部提供臨時支撐，方便水平調整組件不必在調整水平的過程中為泵體提供支撐；

5、所述臨時承托組件具有轉動架和若干個固定架，所述轉動架活動套裝在若干個所述固定架的外壁上，所述固定架上設置有可承托泵體的托底板；

6、所述托底板的底端具有支撐塊，所述支撐塊可支撐托底板處于水平狀態，且所述支撐塊套裝在轉動架的外壁上，所述轉動架上具有若干個可撬動支撐塊移動的撥條；

7、支撐組件，設于所述臨時承托組件和水平調整組件上，并為其提供支撐效果。

8、所述水平調整組件具有圓環、支撐架、若干個滑動安裝板，所述圓環的內圈側壁上具有下凹的承托面，所述承托面能夠在調至水平狀態后承托泵體，所述圓環上還具有水平儀，在所述圓環調整過程中可觀察水平儀是否處于水平狀態并及時對圓環進行調整；

9、所述支撐架上具有若干個安裝架，所述安裝架上均具有可轉動的轉動軸，所述轉動軸上具有拼裝板、聯動板，所述拼裝板、聯動板可在轉動軸轉動的過程中同步發生轉動，所述聯動板上具有固定塊，所述固定塊上具有可轉動的轉桿，所述轉桿上具有連接塊，所述連接塊與圓環相連，可在控制所述轉動軸轉動的過程中將圓環調整至水平狀態。

10、所述滑動安裝板上均具有兩個可滑動的調節板塊，兩個所述調節板塊上共同安裝有連接板，所述連接板上具有支撐螺桿，通過所述調節板塊的滑動可對連接板的位置進行調整；

11、所述滑動安裝板的頂端均具有兩個插裝組件，兩個所述插裝組件分別位于兩個調節板塊的頂端，通過所述插裝組件可限制調節板塊繼續移動；

12、所述支撐螺桿上貼合有l型貼合板，所述l型貼合板與拼裝板套裝在一起，通過所述支撐螺桿轉動可對l型貼合板和拼裝板的轉動幅度進行限制。

13、所述圓環上具有若干個防傾板，所述防傾板能避免泵體在升降移動位置的過程中不會晃動過度并傾倒。

14、所述支撐組件具有支撐座、固定環，所述支撐座的中心位置具有若干根緩沖元件，通過所述緩沖元件可便于可推動泵體升降運動，所述支撐座的底端具有底座，通過所述底座可便于推動支撐座移位；

15、所述支撐座上具有支撐滑槽，所述支撐滑槽內滑動安裝有若干根支撐柱，所述支撐柱與支撐架的底端連接，通過所述支撐柱在支撐滑槽內滑動，可保障支撐架能夠平穩轉動；

16、所以支撐座上具有托盤，所述托盤可承托轉動架和固定架。

17、所述固定環上具有引導槽，且所述引導槽為圓形造型，所述滑動安裝板的一端伸入引導槽內，使滑動安裝板能夠做圓周運動。

18、所述插裝組件由固定板和插裝桿組成，插裝桿貫穿固定板并伸至固定板的底端；

19、所述調節板塊的頂端具有若干個可對插裝桿進行插裝固定的插裝孔。

20、所述支撐螺桿的外壁上具有若干個可對支撐螺桿提供防折功能的螺帽。

21、所述轉動架由轉動環、連接環、若干根支撐桿組成，支撐桿的上下兩端分別固定連接轉動環和連接環，若干個所述撥條均固定安裝在轉動環的外壁上。

22、所述滑動安裝板由兩個l型固定架和弧形板組成，通過弧形板將兩個l型固定架連接成整體，且兩個l型固定架的短頭部位寬度尺寸與引導槽的寬度尺寸相同。

23、與現有技術相比，本發明的有益效果是：

24、本發明通過控制支撐螺桿抵觸l型貼合板，使l型貼合板帶動拼裝板通過轉動軸轉動，并使聯動板和連接塊通過轉桿和合頁配合，對圓環進行微調，將圓環調整至水平狀態，方便在后期使用泵體前將泵體的位置進行改變并調整至水平狀態再進行使用。

25、通過托底板被支撐塊撐托，再將泵體臨時放置在托底板上的頂端，可便于在圓環調整至水平狀態的過程中，不必對泵體提供支撐作用，避免因泵體重量過大導致圓環在承托泵體的過程中還需要進行水平調整。

26、通過轉動架轉動，可帶動轉動架上的撥條撥動支撐塊移動使支撐塊斷開對托底板的支撐效果，方便工作人員將泵體轉運至圓環上進行使用。

技術特征：

1.一種可改變位置的自控自吸泵，包括能夠方便調整至水平狀態使用的泵體，其特征在于，所述可改變位置的自控自吸泵還包括有：

2.根據權利要求1所述的一種可改變位置的自控自吸泵，其特征在于：所述水平調整組件具有圓環、支撐架、若干個滑動安裝板，所述圓環的內圈側壁上具有下凹的承托面，所述承托面能夠在調至水平狀態后承托泵體，所述圓環上還具有水平儀，在所述圓環調整過程中可觀察水平儀是否處于水平狀態并及時對圓環進行調整；

3.根據權利要求2所述的一種可改變位置的自控自吸泵，其特征在于：所述滑動安裝板上均具有兩個可滑動的調節板塊，兩個所述調節板塊上共同安裝有連接板，所述連接板上具有支撐螺桿，通過所述調節板塊的滑動可對連接板的位置進行調整；

4.根據權利要求2所述的一種可改變位置的自控自吸泵，其特征在于：所述圓環上具有若干個防傾板，所述防傾板能避免泵體在升降移動位置的過程中不會晃動過度并傾倒。

5.根據權利要求1所述的一種可改變位置的自控自吸泵，其特征在于：所述支撐組件具有支撐座、固定環，所述支撐座的中心位置具有若干根緩沖元件，通過所述緩沖元件可便于可推動泵體升降運動，所述支撐座的底端具有底座，通過所述底座可便于推動支撐座移位；

6.根據權利要求5所述的一種可改變位置的自控自吸泵，其特征在于：所述固定環上具有引導槽，且所述引導槽為圓形造型，所述滑動安裝板的一端伸入引導槽內，使滑動安裝板能夠做圓周運動。

7.根據權利要求3所述的一種可改變位置的自控自吸泵，其特征在于：所述插裝組件由固定板和插裝桿組成，插裝桿貫穿固定板并伸至固定板的底端；

8.根據權利要求3所述的一種可改變位置的自控自吸泵，其特征在于：所述支撐螺桿的外壁上具有若干個可對支撐螺桿提供防折功能的螺帽。

9.根據權利要求1所述的一種可改變位置的自控自吸泵，其特征在于：所述轉動架由轉動環、連接環、若干根支撐桿組成，支撐桿的上下兩端分別固定連接轉動環和連接環，若干個所述撥條均固定安裝在轉動環的外壁上。

10.根據權利要求2所述的一種可改變位置的自控自吸泵，其特征在于：所述滑動安裝板由兩個l型固定架和弧形板組成，通過弧形板將兩個l型固定架連接成整體，且兩個l型固定架的短頭部位寬度尺寸與引導槽的寬度尺寸相同。

技術總結
本發明涉及自控自吸泵技術領域，具體為一種可改變位置的自控自吸泵，包括能夠方便調整至水平狀態使用的泵體，所述可改變位置的自控自吸泵還包括有，水平調整組件，所述水平調整組件通過預先調整至水平狀態，用于在改變泵體的位置后為泵體提供水平支撐，臨時承托組件，設于所述水平調整組件外圍，所述臨時承托組件通過貼合泵體底部提供臨時支撐，方便水平調整組件不必在調整水平的過程中為泵體提供支撐；本發明通過控制支撐螺桿抵觸L型貼合板，使L型貼合板帶動拼裝板通過轉動軸轉動，并使聯動板和連接塊通過轉桿和合頁配合，對圓環進行微調，將圓環調整至水平狀態，方便在后期使用泵體前將泵體調整至水平狀態再進行使用。

技術研發人員：王道連,黃方政,黃曉靜
受保護的技術使用者：歐技工業設備（江蘇）有限公司
技術研發日：
技術公布日：2025/4/24
