本技術涉及排水管道，尤其涉及一種管道裝置。

背景技術：

1、在填海造陸地質條件下進行鑄鐵排水出戶管道安裝時，由于室內地面基礎為樁基承臺結構，樁基已打入地質持力層基本不會沉降，室外地基則會出現不均勻沉降，僅靠柔性管道接口無法滿足如此大的防沉降要求，不均勻沉降容易導致管道接口斷裂、脫落，從而導致排水不通暢，衛生間污水返溢流等情況。

技術實現思路

1、本實用新型的主要目的是提出一種管道裝置，旨在提供一種能夠解決室外地基沉降過大時管道接口斷裂問題的裝置。

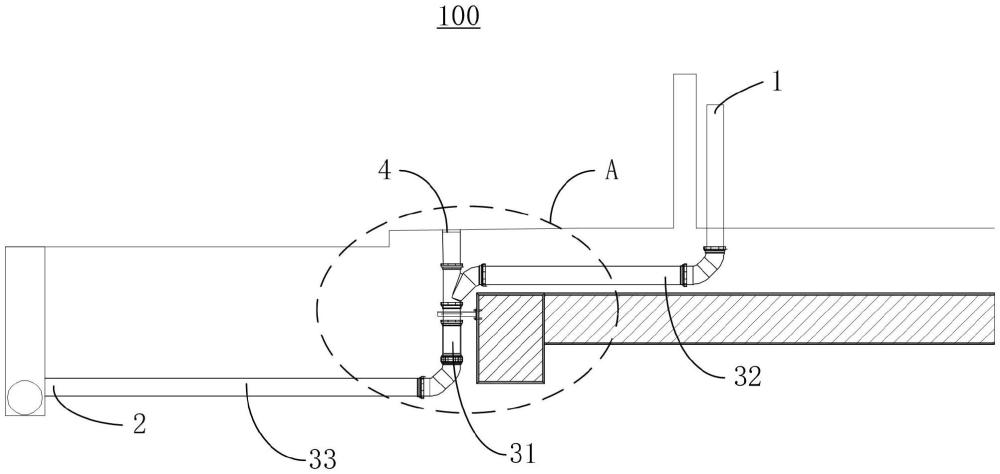

2、為實現上述目的，本實用新型提出的一種管道裝置，包括進水部、出水部和連接管路，所述進水部與所述出水部通過所述連接管路連通，所述連接管路包括第一管路段，所述第一管路段呈直管設置，且所述第一管路段沿其長度方向伸縮設置。

3、根據本實用新型的一些實施例，所述連接管路還包括與所述進水部連接的第二管路段和與所述出水部連接的第三管路段，所述第二管路段和所述第三管路段之間連接有所述第一管路段。

4、根據本實用新型的一些實施例，所述第一管路段沿豎向延伸，所述第二管路段與所述第三管路段沿水平方向延伸。

5、根據本實用新型的一些實施例，還包括排水部，所述排水部與所述出水部通過所述連接管路連通。

6、根據本實用新型的一些實施例，所述連接管路還包括第四管路段，所述第四管路段具有三個連接口，三個所述連接口分別與所述排水部、所述第二管路段和所述第一管路段連接。

7、根據本實用新型的一些實施例，還包括固定結構，所述固定結構包括用以固定所述第二管路段的固定座，所述固定座的一端設有連接部，以供室內地梁連接。

8、根據本實用新型的一些實施例，所述連接管路還包括安裝段，所述安裝段設于所述第二管路段與所述第一管路段之間，所述固定座上開設有固定孔，所述安裝段貫設于所述固定孔，所述固定座與所述安裝段焊接設置。

9、根據本實用新型的一些實施例，所述連接管路還包括具有彈性的連接段，所述連接段一端與所述第一管路段連接，另一端與所述第三管路段連接。

10、根據本實用新型的一些實施例，所述第一管路段包括內管和外管，所述外管沿所述內管的長度方向活動套設于所述內管上。

11、根據本實用新型的一些實施例，還包括用以檢測所述第一管路段伸縮量的檢測部，所述檢測部設于所述第一管路段的外側壁。

12、本實用新型至少具有如下有益效果：

13、本實用新型中，將所述進水部設于室內，所述出水部設于室外污水井處，所述進水部與所述出水部通過所述連接管路連通，室內產生的污水進入所述進水部，經由所述連接管路從所述出水部排進污水井內，所述連接管路包括第一管路段，所述第一管路段呈直管設置，且所述第一管路段沿其長度方向伸縮設置，將所述第一管路段設于室外沉降區域內，由于在填海造陸的條件下，室外地基受到重力影響會發生沉降，現有管道的彈性接口形變范圍較小，當?shù)鼗两颠^大時會發生接口斷裂，本申請通過位于室外沉降區域內的所述第一管路段伸張，以此抵消地基的沉降影響，避免管道接口發生斷裂。本實用新型提供的管道裝置解決了傳統管道在填海造地條件下室外地基沉降過大時管道接口容易斷裂的問題。

技術特征：

1.一種管道裝置，其特征在于，包括進水部、出水部和連接管路，所述進水部與所述出水部通過所述連接管路連通，所述連接管路包括第一管路段，所述第一管路段呈直管設置，且所述第一管路段沿其長度方向伸縮設置。

2.如權利要求1所述的管道裝置，其特征在于，所述連接管路還包括與所述進水部連接的第二管路段和與所述出水部連接的第三管路段，所述第二管路段和所述第三管路段之間連接有所述第一管路段。

3.如權利要求2所述的管道裝置，其特征在于，所述第一管路段沿豎向延伸，所述第二管路段與所述第三管路段沿水平方向延伸。

4.如權利要求2所述的管道裝置，其特征在于，還包括排水部，所述排水部與所述出水部通過所述連接管路連通。

5.如權利要求4所述的管道裝置，其特征在于，所述連接管路還包括第四管路段，所述第四管路段具有三個連接口，三個所述連接口分別與所述排水部、所述第二管路段和所述第一管路段連接。

6.如權利要求2所述的管道裝置，其特征在于，還包括固定結構，所述固定結構包括用以固定所述第二管路段的固定座，所述固定座的一端設有連接部，以供室內地梁連接。

7.如權利要求6所述的管道裝置，其特征在于，所述連接管路還包括安裝段，所述安裝段設于所述第二管路段與所述第一管路段之間，所述固定座上開設有固定孔，所述安裝段貫設于所述固定孔，所述固定座與所述安裝段焊接設置。

8.如權利要求2所述的管道裝置，其特征在于，所述連接管路還包括具有彈性的連接段，所述連接段一端與所述第一管路段連接，另一端與所述第三管路段連接。

9.如權利要求1所述的管道裝置，其特征在于，所述第一管路段包括內管和外管，所述外管沿所述內管的長度方向活動套設于所述內管上。

10.如權利要求1所述的管道裝置，其特征在于，還包括用以檢測所述第一管路段伸縮量的檢測部，所述檢測部設于所述第一管路段的外側壁。

技術總結
本技術涉及一種管道裝置，包括進水部、出水部和連接管路，所述進水部與所述出水部通過所述連接管路連通，所述連接管路包括第一管路段，所述第一管路段呈直管設置，且所述第一管路段沿其長度方向伸縮設置。本技術提供的管道裝置解決了傳統管道在填海造地條件下室外地基沉降過大時管道接口容易斷裂的問題。

技術研發人員：韓思,宋平子,李小明,盧志揚,楊林,吳鵬博,莫怡
受保護的技術使用者：中建三局第三建設工程有限責任公司
技術研發日：20240628
技術公布日：2025/4/28
