本技術屬于一體法蘭風管，特別涉及一種一體法蘭風管。

背景技術：

1、一體法蘭風管，也稱為共板法蘭風管或無法蘭風管，是一種現代化的風管連接方式，其主要特點在于風管與法蘭一體成形，無需額外法蘭連接件，從而簡化了加工和安裝流程，這種風管具有加工便攜、節省材料、密封性好等優勢。

2、公告號為“cn208417801u”的中國專利公開了一種矩形共板法蘭風管，包括風管殼體，所述風管殼體固定放置在風管吊架上，所述風管吊架通過鍍鋅通絲吊桿吊起，所述鍍鋅通絲吊桿的頂端設置有膨脹螺栓，所述風管殼體的頂部從左到右依次設置有第一加固件、第二加固件和第三加固件，所述風管殼體包括橫側板和縱側板，所述橫側板的端部設置有橫法蘭板。

3、然而，此法蘭風管還存在著些許不足，因法蘭風管內側是長期通風的，其流通的風內具有些許的灰塵和污染物，這些灰塵和污染物會隨之吸附在法蘭風管的內壁上，在長時間的堆積下，進而會影響到法蘭風管的正常使用，同時因法蘭風管不易拆裝的原因，進而不利于使用者后期對灰塵和污染物進行清理。

技術實現思路

1、針對背景技術中提到的問題，本實用新型的目的是提供一種一體法蘭風管，以解決上述背景技術所提出的問題。

2、本實用新型的上述技術目的是通過以下技術方案得以實現的：

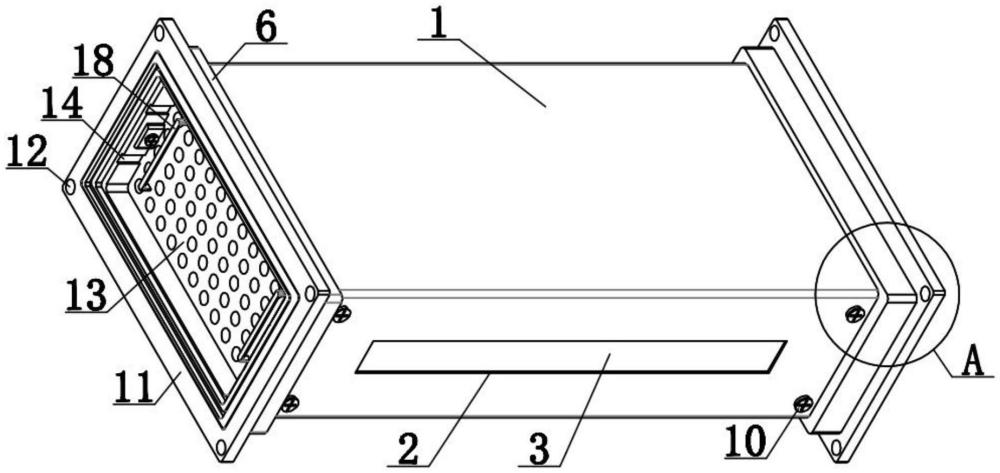

3、一種一體法蘭風管，包括法蘭風管本體，法蘭風管本體的一側螺紋連接有連接框，連接框的內壁上螺紋連接有過濾板，過濾板覆蓋連接框的內側，過濾板的位置與法蘭風管本體內側的位置相對稱，連接框的一側固定連接有安裝板，安裝板的一側開設有定位孔，定位孔開設于安裝板一側靠邊角的四邊，法蘭風管本體的一側開設有卡槽，連接框的另一側固定連接有與卡槽相匹配的卡塊，卡塊卡接于卡槽的內部，法蘭風管本體的外壁上開設有第一螺孔，第一螺孔均貫穿法蘭風管本體和卡塊的前側，第一螺孔的內側螺紋連接有第一螺栓，第一螺栓的后側通過第一螺孔螺紋連接于卡塊的內部，連接框通過卡槽、卡塊、第一螺孔和第一螺栓螺紋連接于法蘭風管的一側。

4、作為優選技術方案，過濾板的一側固定連接有固定塊，固定塊的后側與連接框的內壁相貼，固定塊的前側開設有第二螺孔，第二螺孔均貫穿固定塊和連接框的內壁，第二螺孔的內側螺紋連接有第二螺栓，第二螺栓的后側通過第二螺孔螺紋連接于連接框的內部，過濾板通過固定塊、第二螺孔和第二螺栓螺紋連接于連接框的內壁上。

5、作為優選技術方案，連接框的內壁上開設有與過濾板相匹配的滑槽，過濾板的外側通過滑槽滑動連接于連接框的內壁上，過濾板的一側固定連接有手柄，手柄的形狀為凹形，手柄邊角的形狀為弧形。

6、作為優選技術方案，安裝板的一側開設有凹槽，凹槽的內側固定連接有橡膠墊，橡膠墊覆蓋凹槽的內側，橡膠墊一側的位置與安裝板一側的位置在同一水平線上。

7、作為優選技術方案，連接框的另一側固定連接有密封圈，密封圈位于相接近卡塊的內側，法蘭風管本體的一側開設有與密封圈相匹配的限位槽，密封圈覆蓋限位槽的內側。

8、作為優選技術方案，法蘭風管本體的外壁上開設有條形口，條形口與法蘭風管本體的內側相通，條形口的內側固定連接有透明玻璃，透明玻璃覆蓋條形口的內側。

9、作為優選技術方案，法蘭風管本體的內壁上涂有耐熱層，法蘭風管本體內壁上的耐熱層覆蓋法蘭風管本體的內壁。

10、綜上所述，本實用新型主要具有以下有益效果：

11、第一、因安裝板的存在，從而利于對法蘭風管本體位置進行對接，當風經過法蘭風管本體的內側時，其過濾板可對風內流通的灰塵和污染物進行有效過濾，從而能夠避免大量灰塵和污染物堆積在法蘭風管本體的內壁上，因過濾板是安裝在連接框內的，當需要對灰塵進行處理時，將第一螺栓擰出第一螺孔，然后再將卡塊抽出卡槽，其連接框就會隨之被單個拆卸下來，同時也利于使用者對連接框內阻擋的灰塵和污染物進行統一清理；

12、第二、因密封圈的存在，其密封圈可對連接框和法蘭風管本體之間的連接點進行有效密封，進而能夠避免二者之間連接點發生漏氣的情況，從而能夠有效提高法蘭風管本體整體的密封性，因條形口的開設，使用者可在不打開法蘭風管本體的情況下，直接通過透明玻璃對法蘭風管本體的內側進行查看，若法蘭風管本體的內側出現異物，工作人員也能夠及時得知，然后對其做出處理。

技術特征：

1.一種一體法蘭風管，包括法蘭風管本體，其特征在于：所述法蘭風管本體的一側螺紋連接有連接框，所述連接框的內壁上螺紋連接有過濾板，所述過濾板覆蓋連接框的內側，所述過濾板的位置與法蘭風管本體內側的位置相對稱，所述連接框的一側固定連接有安裝板，所述安裝板的一側開設有定位孔，所述定位孔開設于安裝板一側靠邊角的四邊，所述法蘭風管本體的一側開設有卡槽，所述連接框的另一側固定連接有與卡槽相匹配的卡塊，所述卡塊卡接于卡槽的內部，所述法蘭風管本體的外壁上開設有第一螺孔，所述第一螺孔均貫穿法蘭風管本體和卡塊的前側，所述第一螺孔的內側螺紋連接有第一螺栓，所述第一螺栓的后側通過第一螺孔螺紋連接于卡塊的內部，所述連接框通過卡槽、卡塊、第一螺孔和第一螺栓螺紋連接于法蘭風管的一側。

2.根據權利要求1所述的一種一體法蘭風管，其特征在于：所述過濾板的一側固定連接有固定塊，所述固定塊的后側與連接框的內壁相貼，所述固定塊的前側開設有第二螺孔，所述第二螺孔均貫穿固定塊和連接框的內壁，所述第二螺孔的內側螺紋連接有第二螺栓，所述第二螺栓的后側通過第二螺孔螺紋連接于連接框的內部，所述過濾板通過固定塊、第二螺孔和第二螺栓螺紋連接于連接框的內壁上。

3.根據權利要求2所述的一種一體法蘭風管，其特征在于：所述連接框的內壁上開設有與過濾板相匹配的滑槽，所述過濾板的外側通過滑槽滑動連接于連接框的內壁上，所述過濾板的一側固定連接有手柄，所述手柄的形狀為凹形，所述手柄邊角的形狀為弧形。

4.根據權利要求1所述的一種一體法蘭風管，其特征在于：所述安裝板的一側開設有凹槽，所述凹槽的內側固定連接有橡膠墊，所述橡膠墊覆蓋凹槽的內側，所述橡膠墊一側的位置與安裝板一側的位置在同一水平線上。

5.根據權利要求1所述的一種一體法蘭風管，其特征在于：所述連接框的另一側固定連接有密封圈，所述密封圈位于相接近卡塊的內側，所述法蘭風管本體的一側開設有與密封圈相匹配的限位槽，所述密封圈覆蓋限位槽的內側。

6.根據權利要求1所述的一種一體法蘭風管，其特征在于：所述法蘭風管本體的外壁上開設有條形口，所述條形口與法蘭風管本體的內側相通，所述條形口的內側固定連接有透明玻璃，所述透明玻璃覆蓋條形口的內側。

7.根據權利要求1所述的一種一體法蘭風管，其特征在于：所述法蘭風管本體的內壁上涂有耐熱層，所述法蘭風管本體內壁上的耐熱層覆蓋法蘭風管本體的內壁。

技術總結
本技術公開了一種一體法蘭風管，涉及一體法蘭風管技術領域，包括法蘭風管本體，所述法蘭風管本體的一側螺紋連接有連接框，所述連接框的內壁上螺紋連接有過濾板，所述過濾板覆蓋連接框的內側，所述過濾板的位置與法蘭風管本體內側的位置相對稱。本技術采用上述結構，當風經過法蘭風管本體的內側時，其過濾板可對風內流通的灰塵和污染物進行有效過濾，從而能夠避免大量灰塵和污染物堆積在法蘭風管本體的內壁上，因過濾板是安裝在連接框內的，當需要對灰塵進行處理時，將第一螺栓擰出第一螺孔，然后再將卡塊抽出卡槽，其連接框就會隨之被單個拆卸下來，同時也利于使用者對連接框內阻擋的灰塵和污染物進行統一清理。

技術研發人員：胡軍,施君
受保護的技術使用者：嘉興無機防火風管有限公司
技術研發日：20240628
技術公布日：2025/4/28
