本技術屬于風管設備領域，特別涉及一種90°彎風管。

背景技術：

1、眾所周知，風管是用于空氣輸送和分布的管道系統，其廣泛應用于各個行業領域中，是工業生產中不可或缺的部件之一。按截面形狀，風管可分為圓形風管、矩形風管、扁圓風管等多種，其中圓形風管的阻力最小，但是由于圓形風管的高度尺寸最大，制作較為復雜，所以目前運用最多的風管仍為矩形風管。

2、根據公告號為“cn219712635u”的中國專利公開了一種90度折彎的風管連接件，包括上風管和下風管，上風管底板設置有第一連接板，第一連接板底面設置有圓環狀的連接槽，下風管頂板設置有第二連接板，第二連接板頂面設置有圓環狀的對接塊，且對接塊深入連接槽內部進行對接，連接槽內部和對接塊外側面均設置有密封圈，第一連接板底面對稱設置有若干個螺栓孔，且螺栓孔之間的間距為30°，上風管和下風管可調節角度有90°、120°、150°和180°，第二連接板左右兩側均設置有螺栓通孔，第一連接板和第二連接板通過螺栓連接。本實用新型中，可以通過螺栓連接不同的螺栓孔，從而調整上風管與下風管轉角的角度，結構簡單，適用范圍廣；

3、通過上述結構可知，通過連接不同的螺栓孔，可以實現風管轉角角度的調整，可調整的角度有90°、120°、150°和180°，但是通過上述圖文可知，使用需要對風管進行調節時，需要通過連接不同的螺栓孔進行調節，從而導致在對風管進行調節時十分不便，從而導致降低了裝置的實用性，且風管的內部沒有過濾結構，從而導致灰塵附著在風管的連接處導致侵蝕風管的情況。

技術實現思路

1、針對背景技術中提到的問題，本實用新型的目的是提供一種90°彎風管，以解決上述的問題。

2、本實用新型的上述技術目的是通過以下技術方案得以實現的：

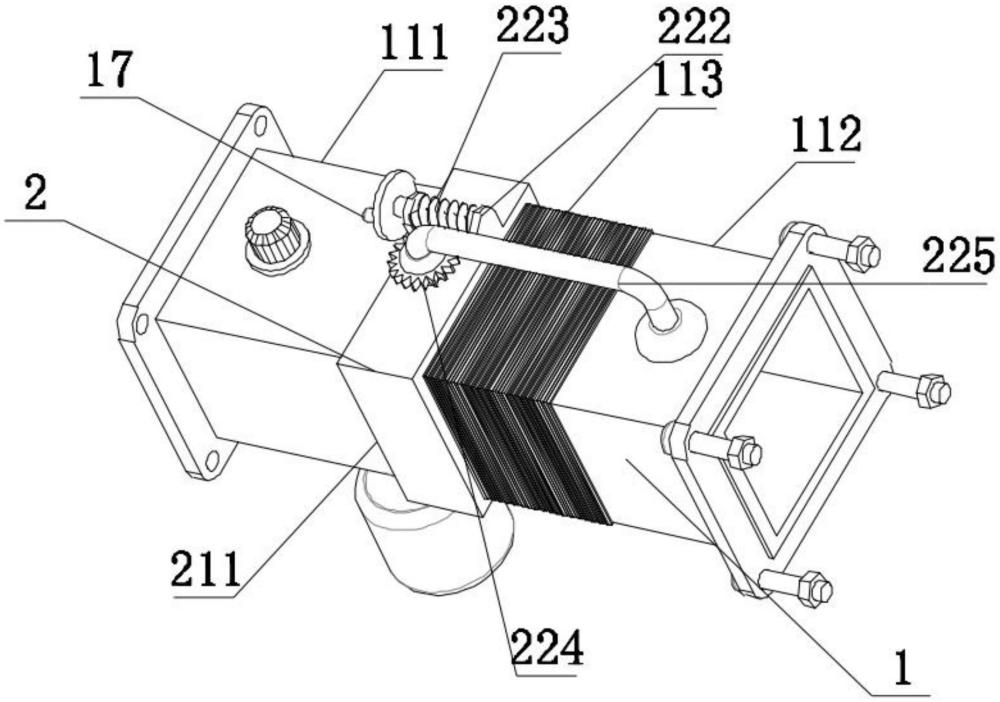

3、一種90°彎風管，包括風管本體，所述風管本體包括第一風管，所述第一風管的另一端固定連接有折疊風筒，所述折疊風筒的另一端固定連接有第二風管，所述第一風管的外表面固定連接有調節組件，所述第一風管的內部固定連接有過濾網，所述第一風管的內部設置有清理組件，所述清理組件與過濾網相互活動連接，所述調節組件包括設置第一風管表面的安裝框，所述安裝框的上端固定連接有支架，所述支架的內側轉動連接有蝸桿，所述安裝框的上端轉動連接有渦輪，所述渦輪的上端固定連接有調節桿，所述調節桿的另一端與第二風管固定連接，所述渦輪與蝸桿相互嚙合連接。

4、進一步地，作為優選技術方案，所述清理組件包括設置在第一風管內部的清理螺桿，所述清理螺桿與第一風管相互轉動連接，所述第一風管的上端固定連接有馬達，所述馬達的輸出軸貫穿第一風管與清理螺桿固定連接，所述清理螺桿的外表面螺紋連接有螺紋件，所述螺紋件的一側固定連接有安裝板，所述安裝板的內側固定連接有清理刷，所述清理刷與過濾網相互滑動連接。

5、進一步地，作為優選技術方案，所述螺紋件的另一側固定連接有限位塊，所述限位塊的表面開設有限位通孔，所述第一風管的內部固定連接有限位柱，所述限位柱與限位通孔相互滑動連接。

6、進一步地，作為優選技術方案，所述第一風管與第二風管的外端均固定連接有安裝邊，所述安裝邊的表面均開設有安裝孔，所述安裝孔的內部插接有安裝螺栓，所述安裝螺栓的外表面螺紋連接有安裝螺母，所述第一風管與第二風管的外端均固定連接有密封墊。

7、進一步地，作為優選技術方案，所述蝸桿的另一端貫穿支架固定連接有轉盤，所述轉盤的另一端固定連接有軸承的外圈，所述軸承的內圈固定連接有握把。

8、進一步地，作為優選技術方案，所述第一風管的下端位于過濾網靠近清理組件的一側固定連接有收集盒，所述收集盒貫穿第一風管，所述收集盒的下端螺紋連接有廢料盒。

9、進一步地，作為優選技術方案，所述收集盒的下端固定連接有下料管，所述下料管的外表面開設有外螺紋，所述廢料盒的上端固定連接有安裝筒，所述安裝筒的內側開設有內螺紋，所述外螺紋與內螺紋相互螺紋連接。

10、綜上所述，本實用新型主要具有以下有益效果：

11、第一、本實用新型通過設置的調節組件，使用時需要對風管本體進行調節時，通過轉動蝸桿使得在蝸桿的作用下與之嚙合連接的渦輪轉動，而在渦輪轉動的情況下可帶動調節桿轉動調節干的另一端與第二風管固定連接的，且第一風管與第二風管之間通過折疊風筒進行連接的，從而使得在調節桿帶動第二風管轉動時第一風管與第二風管之間的角度會發生變換，從而使得可以對風管本體進行90度調節效果，且通過調節組件可對風管本體進行多角度調節效果同時調節的更加方便增加風管本體的實用性；

12、第二、本實用新型通過設置的清理組件與過濾網，使用時通過風管進行風量的輸送時，在過濾網的作用下可以對風量內部的雜質進行過濾效果，而在長時間的過濾下通過控制馬達使得清理螺桿轉動，而在清理螺桿的轉動下使得螺紋件在清理螺桿的表面滑動，從而使得在螺紋件的移動下帶動安裝板移動，而在安裝板的移動下使得清理刷移動清理刷與過濾網為活動連接的，進而使得在清理刷的移動下可以對過濾網表面的灰塵進行清理效果。

技術特征：

1.一種90°彎風管，其特征在于：包括風管本體，所述風管本體包括第一風管，所述第一風管的另一端固定連接有折疊風筒，所述折疊風筒的另一端固定連接有第二風管，所述第一風管的外表面固定連接有調節組件，所述第一風管的內部固定連接有過濾網，所述第一風管的內部設置有清理組件，所述清理組件與過濾網相互活動連接，所述調節組件包括設置第一風管表面的安裝框，所述安裝框的上端固定連接有支架，所述支架的內側轉動連接有蝸桿，所述安裝框的上端轉動連接有渦輪，所述渦輪的上端固定連接有調節桿，所述調節桿的另一端與第二風管固定連接，所述渦輪與蝸桿相互嚙合連接。

2.根據權利要求1所述的一種90°彎風管，其特征在于：所述清理組件包括設置在第一風管內部的清理螺桿，所述清理螺桿與第一風管相互轉動連接，所述第一風管的上端固定連接有馬達，所述馬達的輸出軸貫穿第一風管與清理螺桿固定連接，所述清理螺桿的外表面螺紋連接有螺紋件，所述螺紋件的一側固定連接有安裝板，所述安裝板的內側固定連接有清理刷，所述清理刷與過濾網相互滑動連接。

3.根據權利要求2所述的一種90°彎風管，其特征在于：所述螺紋件的另一側固定連接有限位塊，所述限位塊的表面開設有限位通孔，所述第一風管的內部固定連接有限位柱，所述限位柱與限位通孔相互滑動連接。

4.根據權利要求1所述的一種90°彎風管，其特征在于：所述第一風管與第二風管的外端均固定連接有安裝邊，所述安裝邊的表面均開設有安裝孔，所述安裝孔的內部插接有安裝螺栓，所述安裝螺栓的外表面螺紋連接有安裝螺母，所述第一風管與第二風管的外端均固定連接有密封墊。

5.根據權利要求1所述的一種90°彎風管，其特征在于：所述蝸桿的另一端貫穿支架固定連接有轉盤，所述轉盤的另一端固定連接有軸承的外圈，所述軸承的內圈固定連接有握把。

6.根據權利要求1所述的一種90°彎風管，其特征在于：所述第一風管的下端位于過濾網靠近清理組件的一側固定連接有收集盒，所述收集盒貫穿第一風管，所述收集盒的下端螺紋連接有廢料盒。

7.根據權利要求6所述的一種90°彎風管，其特征在于：所述收集盒的下端固定連接有下料管，所述下料管的外表面開設有外螺紋，所述廢料盒的上端固定連接有安裝筒，所述安裝筒的內側開設有內螺紋，所述外螺紋與內螺紋相互螺紋連接。

技術總結
本技術公開了一種90°彎風管，涉及風管設備領域，包括風管本體，所述風管本體包括第一風管，所述第一風管的另一端固定連接有折疊風筒，所述折疊風筒的另一端固定連接有第二風管，所述第一風管的外表面固定連接有調節組件。本技術采用上述結構，在渦輪轉動的情況下可帶動調節桿轉動調節干的另一端與第二風管固定連接的，且第一風管與第二風管之間通過折疊風筒進行連接的，從而使得在調節桿帶動第二風管轉動時第一風管與第二風管之間的角度會發生變換，從而使得可以對風管本體進行90度調節效果，且通過調節組件可對風管本體進行多角度調節效果同時調節的更加方便增加風管本體的實用性。

技術研發人員：施君,胡軍
受保護的技術使用者：嘉興無機防火風管有限公司
技術研發日：20240628
技術公布日：2025/4/28
