本技術涉及閥門手柄附屬裝置的，特別是涉及一種使用便利的閥門手柄。

背景技術：

1、眾所周知，閥門是用來開閉管路、控制流向、調節和控制輸送介質的參數(溫度、壓力和流量)的管路附件，閥門是流體輸送系統中的控制部件，具有截止、調節、導流、防止逆流、穩壓、分流或溢流泄壓等功能，現有的閥門一般通過閥門手柄才能開啟；

2、現有的一種使用便利的閥門手柄使用時，操作人員通過閥門手柄帶動閥桿進行轉動，從而進行調節管路的流量；

3、現有的一種使用便利的閥門手柄使用中發現，現有的閥門手柄不具備防護機構，從而容易導致閥門在運行的時候閥門手柄被誤觸，從而導致閥門的開啟或者關閉以及流量的過大過小，從而造成不必要的經濟損失，因此降低了閥門手柄的使用效率和效果，從而導致實用性較差。

技術實現思路

1、為解決上述技術問題，本實用新型提供一種便于對閥門手柄進行防護的機構，從而防止非工作人員對閥門手柄的誤觸，因此增強了閥門手柄的使用效率和效果，從而增強實用性的一種使用便利的閥門手柄。

2、本實用新型的一種使用便利的閥門手柄，包括閥門本體、連接管、閥桿和閥門手柄本體，閥門本體左右兩端設置有連接管，閥門本體頂端中部設置有閥桿，閥桿頂端與閥門手柄本體底端中部連接，閥門本體前端設置有防護機構；

3、防護機構還包括安裝板、限位塊、限位桿、卡緊環和限位彈簧，限位塊內設置有工作腔，安裝板后端與閥門本體前端頂部區域連接，限位塊頂端與安裝板底端的中部區域連接，工作腔底端中部設置有第一通孔，安裝板頂端中部設置有第二通孔，限位桿與工作腔底端中部設置的第一通孔滑動套裝，限位桿與裝板頂端中部設置的第二通孔滑動套裝，卡緊環與限位桿中部區域緊固套裝，限位彈簧與限位桿中部套裝，第一套彈簧位于工作腔內，限位彈簧受到卡緊環的擠壓，卡緊環與工作腔滑動卡裝，限位桿底端設置有拉動機構，閥門手柄本體底端設置有限位機構，限位桿頂端與限位機構卡裝，轉動輪頂端設置有調節機構。

4、優選的，限位機構還包括多組限位槽，閥門手柄本體底端設置有多組限位槽，限位桿頂端與多組限位槽中的卡槽卡裝。

5、優選的，拉動機構還包括拉動板，拉動板頂端中部與限位桿底端連接。

6、優選的，還包括橡膠把套，拉動板外端設置有橡膠把套。

7、優選的，還包括保護套，保護套與工作腔底端中部設置的第一通孔緊固套裝，保護套與限位桿滑動套裝。

8、優選的，調節機構還包括第一把手，第一把手底端與閥門手柄本體頂端的左端連接。

9、優選的，還包括防滑把套，防滑把套與第一把手緊固套裝。

10、優選的，還包括摩擦紋，橡膠把套表面設置有摩擦紋。

11、與現有技術相比本實用新型的有益效果為：通過閥門本體、連接管、閥桿、閥門手柄本體、安裝板、限位塊、限位桿、卡緊環、限位彈簧、工作腔和多組限位槽的使用，當閥門本體工作過程中，該防護機構通過限位桿和多組拉槽的卡裝，從而對閥門手柄本體進行限位，從而防止了非工作人員對閥門手柄本體的誤觸，以免造成不必要的經濟損失，通過一種便于對閥門手柄進行防護的機構，從而防止非工作人員對閥門手柄的誤觸，因此增強了閥門手柄的使用效率和效果，從而增強了實用性。

技術特征：

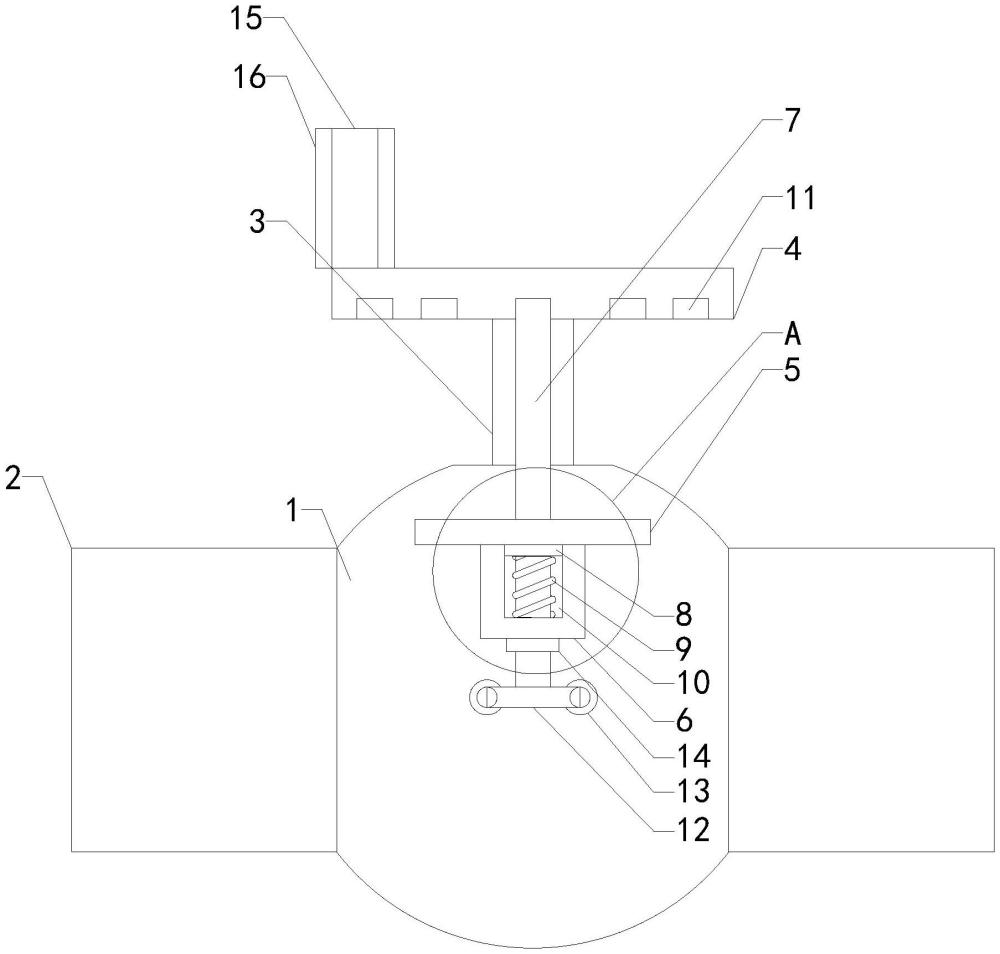

1.一種使用便利的閥門手柄，包括閥門本體(1)、連接管(2)、閥桿(3)和閥門手柄本體(4)，閥門本體(1)左右兩端設置有連接管(2)，閥門本體(1)頂端中部設置有閥桿(3)，閥桿(3)頂端與閥門手柄本體(4)底端中部連接，閥門本體(1)前端設置有防護機構；

2.如權利要求1所述的一種使用便利的閥門手柄，其特征在于，限位機構還包括多組限位槽(11)，閥門手柄本體(4)底端設置有多組限位槽(11)，限位桿(7)頂端與多組限位槽(11)中的卡槽卡裝。

3.如權利要求2所述的一種使用便利的閥門手柄，其特征在于，拉動機構還包括拉動板(12)，拉動板(12)頂端中部與限位桿(7)底端連接。

4.如權利要求3所述的一種使用便利的閥門手柄，其特征在于，還包括橡膠把套(13)，拉動板(12)外端設置有橡膠把套(13)。

5.如權利要求4所述的一種使用便利的閥門手柄，其特征在于，還包括保護套(14)，保護套(14)與工作腔(10)底端中部設置的第一通孔緊固套裝，保護套(14)與限位桿(7)滑動套裝。

6.如權利要求5所述的一種使用便利的閥門手柄，其特征在于，調節機構還包括第一把手(15)，第一把手(15)底端與閥門手柄本體(4)頂端的左端連接。

7.如權利要求6所述的一種使用便利的閥門手柄，其特征在于，還包括防滑把套(16)，防滑把套(16)與第一把手(15)緊固套裝。

8.如權利要求7所述的一種使用便利的閥門手柄，其特征在于，還包括摩擦紋，橡膠把套(13)表面設置有摩擦紋。

技術總結
本技術涉及閥門手柄附屬裝置的技術領域，特別是涉及一種使用便利的閥門手柄，其便于對閥門手柄進行防護的機構，從而防止非工作人員對閥門手柄的誤觸，因此增強了閥門手柄的使用效率和效果；包括閥門本體、連接管、閥桿和閥門手柄本體，閥門本體左右兩端設置有連接管，閥門本體頂端中部設置有閥桿，閥桿頂端與閥門手柄本體底端中部連接，閥門本體前端設置有防護機構；防護機構還包括安裝板、限位塊、限位桿、卡緊環和限位彈簧，限位塊內設置有工作腔，安裝板后端與閥門本體前端頂部區域連接，限位塊頂端與安裝板底端的中部區域連接，工作腔底端中部設置有第一通孔，安裝板頂端中部設置有第二通孔。
