本申請涉及監控設備，具體為一種便于固定的大數據用監控設備。

背景技術：

1、在現今社會，隨著科技的飛速發展和信息化程度的不斷提高，大數據的應用已經滲透到了我們生活的各個領域。特別是在監控設備領域，大數據技術的應用發揮著重要的作用。

2、中國專利公開了一種大數據機房用監控設備，授權公告號cn214197919u，該專利所涉及的包括底座，底座的底部開設有散熱口，底座的頂部固定連接有緩沖墊，緩沖墊的頂部固定連接有放置座，放置座的頂部開設有通槽，底座的頂部固定連接有防護殼，防護殼的內側壁固定連接有彈簧，防護殼的內側壁固定連接有防護塊。上述大數據機房用監控設備雖然達到了該監控設備防護效果好的目的，從而解決了一般監控設備防護效果不好的問題，有效地提高了該監控設備的使用效果。但是，上述設備固定監控設備時，需要操作多個彈簧和擠壓環對監控設備進行左右定位，頂部則需求多個螺栓將頂蓋安裝在監控設備頂部，監控設備整體安裝工作較為繁瑣、復雜，不利于監控設備的安裝效率和拆卸維護工作，實用性差。因此，本領域技術人員提供一種便于固定的大數據用監控設備，以解決上述背景技術中提出的問題。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本申請?zhí)峁┝艘环N便于固定的大數據用監控設備，解決了上述背景技術中所提到的問題。

3、(二)技術方案

4、為實現以上目的，本申請通過以下技術方案予以實現：一種便于固定的大數據用監控設備，包括安裝座，所述安裝座內部的中心處開設有卡槽，所述卡槽的內部安設有固定桿，所述固定桿的前側固定連接有固定架，所述固定架外側安裝有攝像頭；

5、所述固定桿通過固定組件與安裝座固定連接，所述固定組件包括固定連接在固定桿外側的第一夾持板、滑動連接在固定桿外側的第二夾持板、滑動連接在固定桿內部其位于第二夾持板一側的活動板、螺紋連接在活動板內部的絲桿和固定連接在活動板四周的活動桿，所述第一夾持板和第二夾持板分別與安裝座的前側和后側貼合，四個所述活動桿與活動板相對的一端均延伸至固定桿的外側與第二夾持板外側貼合，且四個所述活動桿均與固定桿內部滑動連接，所述絲桿的一端與固定桿內部轉動連接，所述絲桿的另一端貫穿固定桿內部且延伸至固定桿外側。

6、通過采用上述技術方案，固定桿插接在卡槽的內部且使得第一夾持板與第二夾持板分別位于卡槽的前后兩側，轉動絲桿帶動活動板向卡槽一側移動，移動的活動板同時帶動活動桿與第二夾持板外側貼合，從而可更好地帶動第二夾持板與安裝座外側貼合，進而在第一夾持板和第二夾持板的夾持作用下便可完成固定桿與安裝座的固定連接，便于攝像頭與安裝座的安裝工作，整體構造簡單，攝像頭固定工作便捷且穩定性強，利于攝像頭的安裝工作和拆卸維護工作，實用性強。

7、優選的，所述固定架的遠離固定桿的一側鉸接有安裝桿，所述攝像頭與安裝桿固定連接，所述安裝桿的底部轉動連接有調節桿，所述調節桿的底部轉動連接有定位板，所述定位板與固定架外側貼合且內部螺紋連接有螺桿，所述固定架內部且靠近螺桿的一側縱向等距開設有多個螺紋孔，所述螺桿與其中相鄰的螺紋孔螺紋連接。

8、通過采用上述技術方案，定位板通過螺桿與螺紋孔的配合使用可更好地固定定位板，在調節桿的作用下可穩定地支撐攝像頭，且在定位板的下方設置了多個螺紋孔，通過調節螺桿的位置與不同高度的螺紋孔連接，可對定位板的高度位置進行調整，從而在調節桿的作用下可實現安裝桿角度的調節操作，以更好地調整攝像頭的攝像區域，以滿足不同角度的使用需求，使用靈活。

9、優選的，所述第一夾持板和第二夾持板與安裝座貼合的一側均固定連接有防滑墊。

10、通過采用上述技術方案，可很好地增強第一夾持板和第二夾持板夾持的穩定性和防滑性能。

11、優選的，所述絲桿位于固定桿外側的一端和螺桿與螺紋孔相對的一端均固定連接有旋鈕。

12、通過采用上述技術方案，操作相對應旋鈕便可帶動絲桿或螺桿轉動，使得絲桿或螺桿轉動操作簡單。

13、優選的，所述安裝座的內部對稱開設有四個固定孔。

14、通過采用上述技術方案，可與外界螺栓配合使用用于將安裝座與安裝面固定連接。

15、優選的，所述絲桿端部的旋鈕與固定架的內側之間設置合適的距離。

16、通過采用上述技術方案，可方便操作旋鈕帶動絲桿轉動。

17、(三)有益效果

18、本申請?zhí)峁┝艘环N便于固定的大數據用監控設備。具備有益效果如下：

19、1.該便于固定的大數據用監控設備，固定桿插接在卡槽的內部且使得第一夾持板與第二夾持板分別位于卡槽的前后兩側，轉動絲桿帶動活動板向卡槽一側移動，移動的活動板同時帶動活動桿與第二夾持板外側貼合，從而可更好地帶動第二夾持板與安裝座外側貼合，進而在第一夾持板和第二夾持板的夾持作用下便可完成固定桿與安裝座的固定連接，便于攝像頭與安裝座的安裝工作，整體構造簡單，攝像頭固定工作便捷且穩定性強，利于攝像頭的安裝工作和拆卸維護工作，實用性強。

20、2.該便于固定的大數據用監控設備，定位板通過螺桿與螺紋孔的配合使用可更好地固定定位板，在調節桿的作用下可穩定地支撐攝像頭，且在定位板的下方設置了多個螺紋孔，通過調節螺桿的位置與不同高度的螺紋孔連接，可對定位板的高度位置進行調整，從而在調節桿的作用下可實現安裝桿角度的調節操作，以更好地調整攝像頭的攝像區域，以滿足不同角度的使用需求，使用靈活。

技術特征：

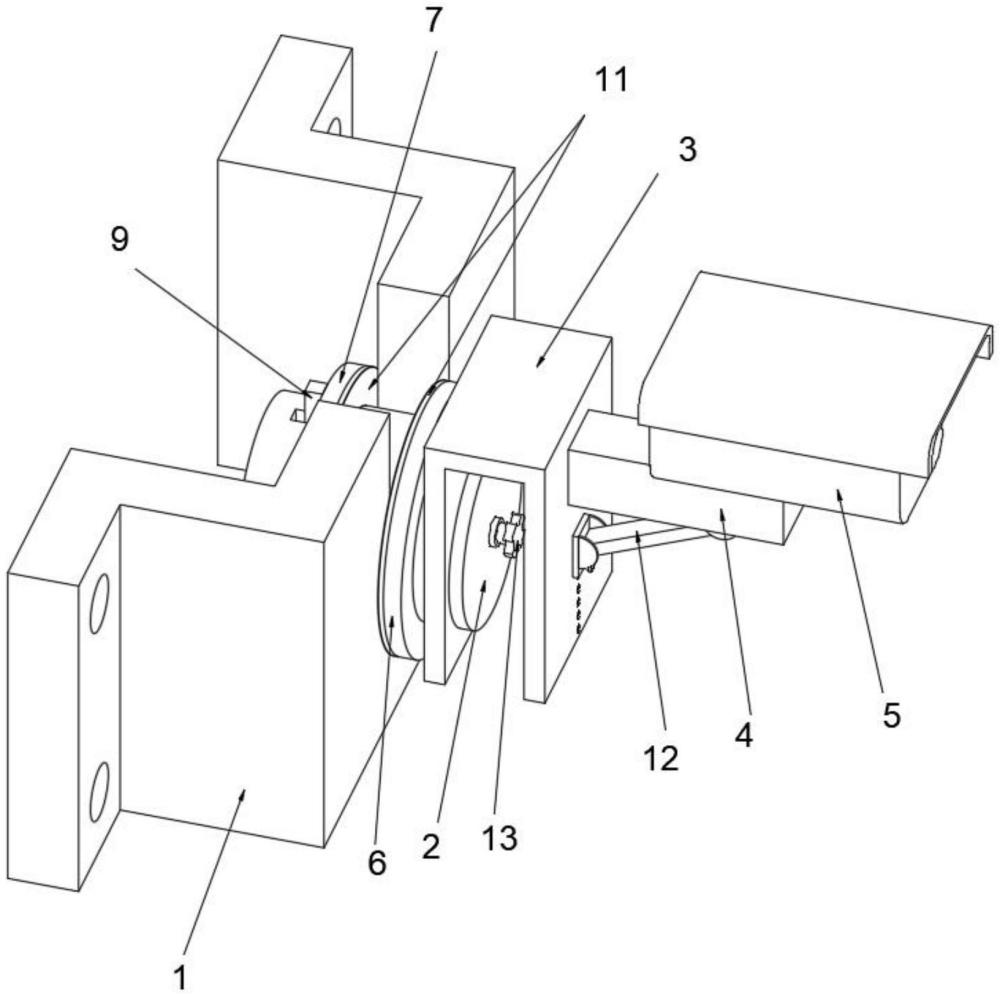

1.一種便于固定的大數據用監控設備，包括安裝座(1)，其特征在于：所述安裝座(1)內部的中心處開設有卡槽，所述卡槽的內部安設有固定桿(2)，所述固定桿(2)的前側固定連接有固定架(3)，所述固定架(3)外側安裝有攝像頭(5)；

2.根據權利要求1所述的一種便于固定的大數據用監控設備，其特征在于：所述固定架(3)的遠離固定桿(2)的一側鉸接有安裝桿(4)，所述攝像頭(5)與安裝桿(4)固定連接，所述安裝桿(4)的底部轉動連接有調節桿(12)，所述調節桿(12)的底部轉動連接有定位板(14)，所述定位板(14)與固定架(3)外側貼合且內部螺紋連接有螺桿(15)，所述固定架(3)內部且靠近螺桿(15)的一側縱向等距開設有多個螺紋孔(16)，所述螺桿(15)與其中相鄰的螺紋孔(16)螺紋連接。

3.根據權利要求2所述的一種便于固定的大數據用監控設備，其特征在于：所述第一夾持板(6)和第二夾持板(7)與安裝座(1)貼合的一側均固定連接有防滑墊(11)。

4.根據權利要求3所述的一種便于固定的大數據用監控設備，其特征在于：所述絲桿(10)位于固定桿(2)外側的一端和螺桿(15)與螺紋孔(16)相對的一端均固定連接有旋鈕(13)。

5.根據權利要求4所述的一種便于固定的大數據用監控設備，其特征在于：所述安裝座(1)的內部對稱開設有四個固定孔。

6.根據權利要求5所述的一種便于固定的大數據用監控設備，其特征在于：所述絲桿(10)端部的旋鈕(13)與固定架(3)的內側之間設置合適的距離。

技術總結
本申請?zhí)峁┮环N便于固定的大數據用監控設備，涉及z領域。該便于固定的大數據用監控設備，包括安裝座，安裝座內部的中心處開設有卡槽，卡槽的內部安設有固定桿，固定桿的前側固定連接有固定架，固定架外側安裝有攝像頭；固定桿通過固定組件與安裝座固定連接，固定組件包括固定連接在固定桿外側的第一夾持板、滑動連接在固定桿外側的第二夾持板、滑動連接在固定桿內部其位于第二夾持板一側的活動板、螺紋連接在活動板內部的絲桿和固定連接在活動板四周的活動桿。該便于固定的大數據用監控設備，設置固定組件便于攝像頭與安裝座的安裝工作，整體構造簡單，攝像頭固定工作便捷且穩定性強，利于攝像頭的安裝工作和拆卸維護工作，實用性強。

技術研發人員：吳賢平
受保護的技術使用者：優途數據科技（山東）有限公司
技術研發日：20240628
技術公布日：2025/4/28
