本技術涉及電磁閥，具體為一種便于組裝的電磁閥。

背景技術：

1、磁閥是用電磁控制的工業設備，是用來控制流體的自動化基礎元件，屬于執行器，并不限于液壓、氣動。用在工業控制系統中調整介質的方向、流量、速度和其他的參數，電磁閥可以配合不同的電路來實現預期的控制，而控制的精度和靈活性都能夠保證。電磁閥有很多種，不同的電磁閥在控制系統的不同位置發揮作用，最常用的是單向閥、安全閥、方向控制閥、速度調節閥等。

2、在現有技術中，發明人發現該技術中至少存在如下問題：

3、(1)但是現有的電磁閥不便于使用者組裝，導致使用者在組裝時需要通過大量的螺栓進行組裝，需要通過螺絲刀使螺栓與電磁閥連接，從而降低了電磁閥的實用性；

4、(2)在對電磁閥拆卸時單人操作非常的不便。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種便于組裝的電磁閥，具備不需要通過螺絲刀使螺栓與電磁閥本體連接，操作簡單快捷，同時可以單人操作的優點，解決了背景技術中提出的問題。

2、本實用新型提供如下技術方案：一種便于組裝的電磁閥，包括底座和電磁閥本體，所述電磁閥本體位于底座的頂端，所述電磁閥本體的兩端均開設有滑槽一，所述滑槽一的槽壁開設有滑槽二，所述底座的頂端開設有滑槽三，所述滑槽三的底端與滑槽一連通，所述滑槽一的內部滑動連接有卡接板，所述卡接板的一端固定連接有卡接頭，所述電磁閥本體的底端固定連接有安裝頭，所述安裝頭與滑槽三的型號規格相吻合，所述安裝頭的邊壁開設有卡接槽，所述卡接頭的一端與卡接槽的型號規格相吻合。

3、優選的，所述卡接頭與滑槽二的內部滑動連接，所述卡接頭的一端貫穿滑槽二的槽壁并延伸至滑槽三的內部。

4、優選的，所述卡接頭的一側表面固定連接有彈簧一，所述彈簧一的另一端與滑槽三的內壁固定連接。

5、優選的，所述卡接板的上表面開設有內槽，所述內槽的內部設置有頂塊，所述頂塊的兩端均固定連接有限位頭，所述內槽的槽壁開設有限位邊槽，所述限位頭與限位邊槽滑動卡接，所述內槽的槽底固定連接有彈簧二，所述彈簧二的頂端與頂塊的底端固定連接。

6、優選的，所述底座的兩端均固定連接有安裝耳板，所述安裝耳板的表面螺紋連接有限位螺栓，限位螺栓位于卡接板的一端。

7、與現有技術對比，本實用新型具備以下有益效果：

8、1、通過設置有底座和安裝頭，人手按壓卡接板后，將會帶動卡接板在滑槽一的內部移動，并使得卡接頭將會隨之移動，當卡接頭的位置移動出滑槽三的內部后，可將安裝頭插接在滑槽三的內部，此時人手松開卡接板，此時彈簧一的彈力施加到卡接頭的一側表面，進而推動卡接頭移動，并使得卡接頭的一端卡接在卡接槽的內部，從而完成卡接頭與安裝頭卡接，從而將安裝頭固定在滑槽三的內部，可以快速完成對電磁閥本體的固定安裝，且限位螺栓位置固定在卡接板的一端，有效防止卡接板被按壓，同時在按壓卡接板后，帶動卡接頭同時移動，可以解除卡接頭與安裝頭的卡接，方便將電磁閥本體進行拆卸，操作簡單快捷，使用者在組裝和拆卸時不需要通過大量的螺栓進行組裝，不需要通過螺絲刀使螺栓與電磁閥本體連接，從而提高了電磁閥本體的實用性。

9、2、通過設置有彈簧二，在人手按壓卡接板時，當內槽的位置與滑槽三的位置相對應時，在沒有滑槽一的槽壁阻擋后，彈簧二的彈力施加在頂塊上，將會帶動頂塊在內槽的內部移動，使得頂塊向上移動，從而可推動安裝頭向上移動，并使得卡接槽與卡接頭的頂端錯位，從而更加便捷的將電磁閥本體拆卸，使得在對電磁閥本體拆卸時更加的簡單。

技術特征：

1.一種便于組裝的電磁閥，其特征在于：包括底座(1)和電磁閥本體(2)，所述電磁閥本體(2)位于底座(1)的頂端，所述電磁閥本體(2)的兩端均開設有滑槽一(6)，所述滑槽一(6)的槽壁開設有滑槽二(7)，所述底座(1)的頂端開設有滑槽三(8)，所述滑槽三(8)的底端與滑槽一(6)連通，所述滑槽一(6)的內部滑動連接有卡接板(9)，所述卡接板(9)的一端固定連接有卡接頭(10)，所述電磁閥本體(2)的底端固定連接有安裝頭(4)，所述安裝頭(4)與滑槽三(8)的型號規格相吻合，所述安裝頭(4)的邊壁開設有卡接槽(5)，所述卡接頭(10)的一端與卡接槽(5)的型號規格相吻合。

2.根據權利要求1所述的一種便于組裝的電磁閥，其特征在于：所述卡接頭(10)與滑槽二(7)的內部滑動連接，所述卡接頭(10)的一端貫穿滑槽二(7)的槽壁并延伸至滑槽三(8)的內部。

3.根據權利要求1所述的一種便于組裝的電磁閥，其特征在于：所述卡接頭(10)的一側表面固定連接有彈簧一(11)，所述彈簧一(11)的另一端與滑槽三(8)的內壁固定連接。

4.根據權利要求1所述的一種便于組裝的電磁閥，其特征在于：所述卡接板(9)的上表面開設有內槽(12)，所述內槽(12)的內部設置有頂塊(13)，所述頂塊(13)的兩端均固定連接有限位頭(14)，所述內槽(12)的槽壁開設有限位邊槽(16)，所述限位頭(14)與限位邊槽(16)滑動卡接，所述內槽(12)的槽底固定連接有彈簧二(15)，所述彈簧二(15)的頂端與頂塊(13)的底端固定連接。

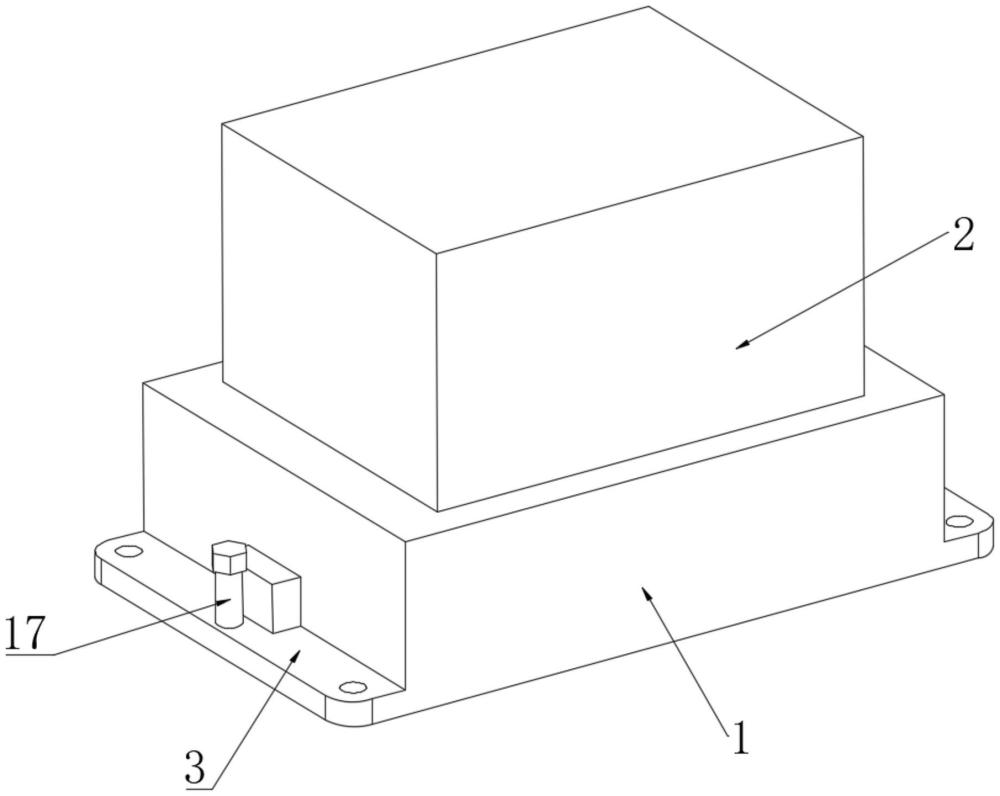

5.根據權利要求1所述的一種便于組裝的電磁閥，其特征在于：所述底座(1)的兩端均固定連接有安裝耳板(3)，所述安裝耳板(3)的表面螺紋連接有限位螺栓(17)，限位螺栓(17)位于卡接板(9)的一端。

技術總結
本技術涉及電磁閥技術領域，且公開了一種便于組裝的電磁閥，包括底座和電磁閥本體，所述電磁閥本體位于底座的頂端，所述電磁閥本體的兩端均開設有滑槽一。通過設置有底座和安裝頭，人手按壓卡接板后，將會帶動卡接板在滑槽一的內部移動，并使得卡接頭將會隨之移動，當卡接頭的位置移動出滑槽三的內部后，可將安裝頭插接在滑槽三的內部，此時人手松開卡接板，此時彈簧一的彈力施加到卡接頭的一側表面，進而推動卡接頭移動，并使得卡接頭的一端卡接在卡接槽的內部，從而完成卡接頭與安裝頭卡接，從而將安裝頭固定在滑槽三的內部，可以快速完成對電磁閥本體的固定安裝，且限位螺栓位置固定在卡接板的一端，有效防止卡接板被按壓。

技術研發人員：張立奎,楊晶,王長森
受保護的技術使用者：天津聯科思創科技發展有限公司
技術研發日：20240701
技術公布日：2025/4/28
