本發明涉及一種整合式氣閥結構，尤其涉及一種可于單一通氣路徑上實現進氣、排氣或保持的整合式氣閥結構。

背景技術：

1、查，cn100543360c揭露一種氣袋充排氣系統及其所用的氣閥總成。該氣閥總成以多個氣閥實現充氣及排氣的控制，但該氣閥總成僅以單一氣道(即該案的主氣道)，導致該些氣閥于切換狀態時，前述氣道內的氣壓可能產生錯誤流動。進一步來說，當該些氣閥用以排氣的其中之一啟動時，前述氣道內的氣體除經前述該些氣閥其中之一排出之外，亦經同一該氣道朝一供氣源回流。

技術實現思路

1、本發明的主要目的，在于解決現有存在排氣回流的問題。

2、本發明的次要目的，在于解決現有結構復雜衍生的問題。

3、為達上述目的，本發明一種整合式氣閥結構，包含一本體及二氣閥。該本體成形二互不連通的氣道，多個分別對應該二氣道設置的通孔，及二閥安裝座，該二閥安裝座其中之一對應該些通孔其中之一設置，該二閥安裝座其中另一對應該些通孔分屬該二氣道的其中之二設置。該二氣閥設于該二閥安裝座，該二氣閥每一具有一面向該些通孔至少其中之一的氣塞，一與該二閥安裝座其中之一組接并提供該氣塞活動其中的閥座，及一設于該閥座上并基于通電狀況產生磁力改變該氣塞位置的線圈。其中，該二氣閥其中之一決定該二氣道的連通以實現進氣，該二氣閥其中另一決定該二氣道其中之一是否與外部連通以實現排氣，該二氣閥共同決定該整合式氣閥結構是否進入氣壓保持。

4、一實施例中，該二氣閥中用以實現排氣其中一者的該氣塞具有一排氣通道，該閥座具有一與該排氣通道連通的排氣孔。

5、一實施例中，該二氣閥中用以實現排氣其中一者所對應設置的該二閥安裝座其中之一具有一排氣孔。

6、一實施例中，該二氣閥每一具有一用以復歸該氣塞的彈性件。

7、一實施例中，該二氣閥每一具有一設于該閥座上并接觸該二閥安裝座其中之一的氣密環。

8、一實施例中，該氣塞具有一受該線圈作用的塞本體，及一設于該塞本體上并面向該些通孔至少其中之一的塞蓋。

9、一實施例中，該本體成形至少一對應該些通孔其中之一設置的輔助氣密環。

10、一實施例中，該本體成形有一分隔該二氣道的隔墻。

11、通過本發明前述實施，相較于現有技術具有以下特點：本發明該本體上成形該二氣道不直接連通，而可避免排氣時，氣體回流至一供氣源。除此之外，本發明該二氣閥的安裝結構可縮短安裝時間，并后續維修作業的難度降低。

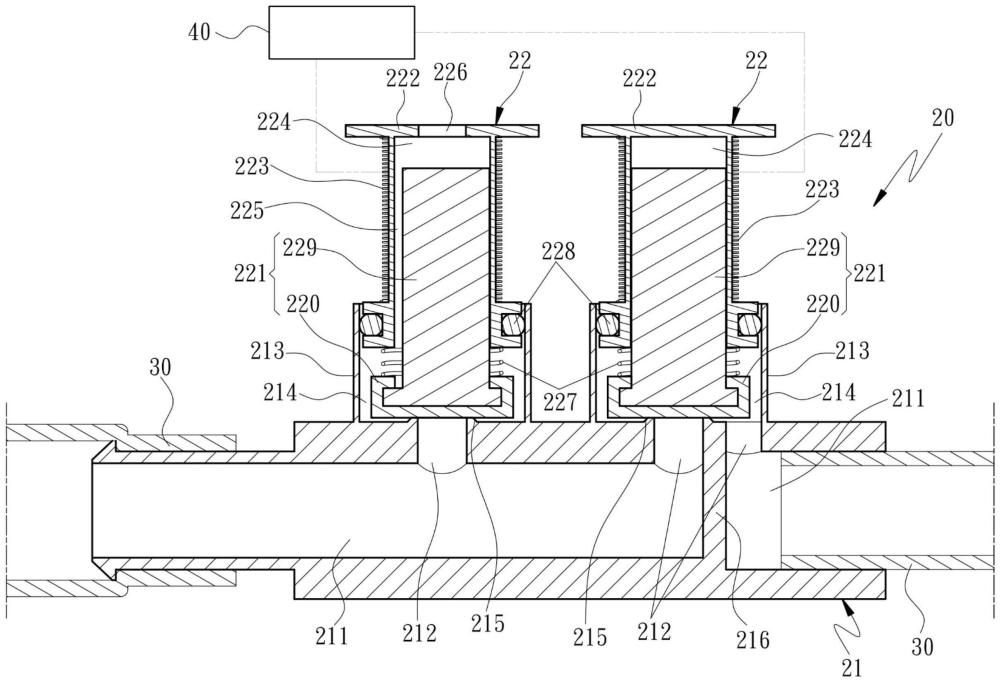

12、以下結合附圖和具體實施例對本發明進行詳細描述，但不作為對本發明的限定。

技術特征：

1.一種整合式氣閥結構，其特征在于，包含：

2.如權利要求1所述的整合式氣閥結構，其特征在于，該二氣閥中用以實現排氣其中一者的該氣塞具有一排氣通道，該閥座具有一與該排氣通道連通的排氣孔。

3.如權利要求1所述的整合式氣閥結構，其特征在于，該二氣閥中用以實現排氣其中一者所對應設置的該二閥安裝座其中之一具有一排氣孔。

4.如權利要求1所述的整合式氣閥結構，其特征在于，該二氣閥每一具有一用以復歸該氣塞的彈性件。

5.如權利要求1至4任一項所述的整合式氣閥結構，其特征在于，該二氣閥每一具有一設于該閥座上并接觸該二閥安裝座其中之一的氣密環。

6.如權利要求1至4任一項所述的整合式氣閥結構，其特征在于，該氣塞具有一受該線圈作用的塞本體，及一設于該塞本體上并面向該些通孔至少其中之一的塞蓋。

7.如權利要求6所述的整合式氣閥結構，其特征在于，該本體成形有一分隔該二氣道的隔墻。

8.如權利要求1至4任一項所述的整合式氣閥結構，其特征在于，該本體成形至少一對應該些通孔其中之一設置的輔助氣密環。

9.如權利要求1至4任一項所述的整合式氣閥結構，其特征在于，該本體成形有一分隔該二氣道的隔墻。

技術總結
一種整合式氣閥結構，包含一本體及二氣閥。該本體成形二互不連通的氣道，多個分別對應該二氣道設置的通孔，及二閥安裝座，該二閥安裝座其中之一對應該些通孔其中之一設置，該二閥安裝座其中另一對應該些通孔分屬該二氣道的其中之二設置。該二氣閥設于該二閥安裝座，該二氣閥每一具有一面向該些通孔至少其中之一的氣塞，一與該二閥安裝座其中之一組接并提供該氣塞活動其中的閥座，及一設于該閥座上并基于通電狀況產生磁力改變該氣塞位置的線圈。該整合式氣閥結構藉由該二氣閥的工作狀態來實現單一通氣路徑上的進氣、排氣或保持。

技術研發人員：溫存祥,余佳育,趙朋,劉永程,黃兆彣
受保護的技術使用者：惠州市唐群座椅科技股份有限公司
技術研發日：
技術公布日：2025/4/28
