本技術涉及一維轉臺，具體涉及一種用于一維轉臺的設備固定裝置。

背景技術：

1、一維轉臺是一種可以在一個維度上進行旋轉的設備，一維轉臺在諸多領域均可應用，例如：目標偵察與監視：可搭載光學設備、攝像機、紅外熱像儀等，實現對目標區域的全方位偵察和監視。通過水平旋轉，擴大觀測范圍，實時獲取環境信息。rcs測試：在雷達散射截面(rcs)測試中，幫助調整目標的角度，例如車輛等目標的角度調整，以獲取更準確的目標特性數據，這對于目標識別研究具有重要意義。與雷達系統聯動：配合雷達系統使用，當雷達發現目標后，一維轉臺可以快速調整方向，對準目標進行持續跟蹤和監視。

2、一維轉臺使用過程中，需要將設備固定在轉臺上，目前，轉臺上的設備一般采用繩子進行固定，不僅操作不方便，而且固定不牢靠，在一維轉臺啟動和停止的時候都會產生不同的偏移量，最終影響測試數據的準確性。

技術實現思路

1、針對現有技術中的缺陷，本實用新型提供了一種用于一維轉臺的設備固定裝置，以更好地將設備固定在轉臺上，操作更方便，固定更牢靠。

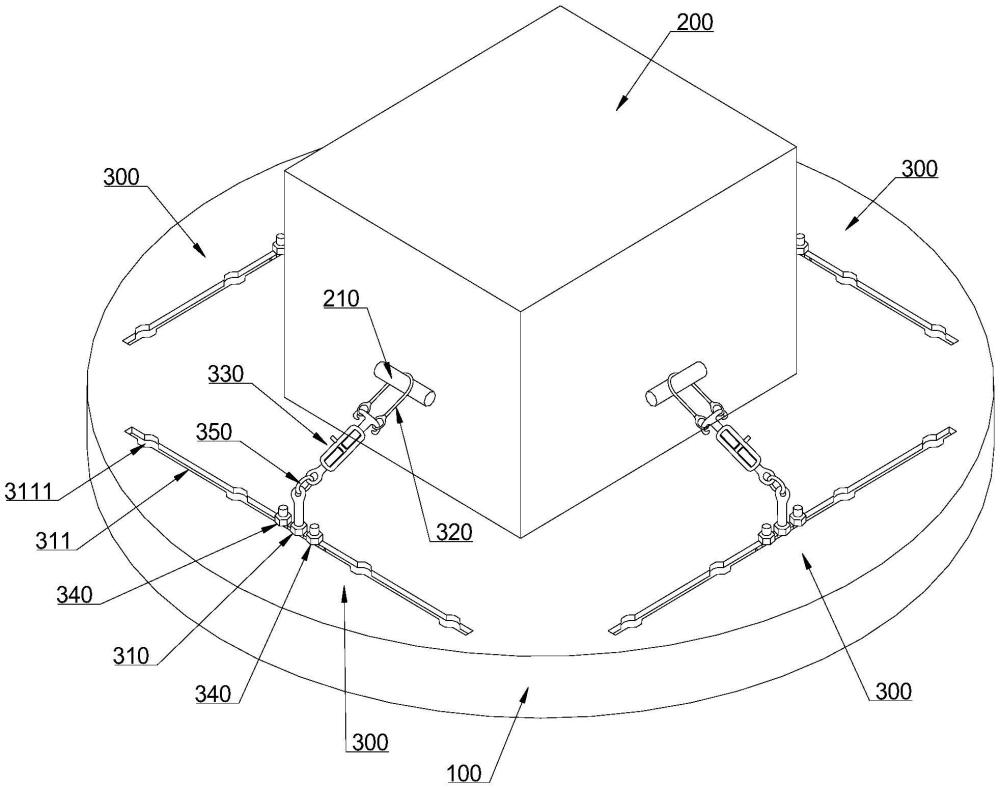

2、本實用新型提供了一種用于一維轉臺的設備固定裝置，包括轉臺、設于所述轉臺上的設備本體以及用于將所述設備本體固定在所述轉臺上的多組固定組件；

3、所述固定組件包括：

4、轉臺連接件，所述轉臺連接件用于固定在所述轉臺上；

5、設備連接件，所述設備連接件用于固定在所述設備本體上；以及，

6、牽拉張緊件，所述牽拉張緊件連接于所述轉臺連接件和設備連接件之間，且牽拉張緊件能夠進行調節以實現對轉臺連接件和設備連接件拉緊和放松。

7、進一步地，所述轉臺連接件包括導向槽、固定螺桿和第一螺母，所述導向槽開設于所述轉臺上，所述固定螺桿的下端穿過所述導向槽并固定有限位于所述導向槽下側的固定滑塊，固定螺桿的上端與所述牽拉張緊件相連，導向槽上設有至少一個供所述固定滑塊通過的開口，所述第一螺母螺紋連接于所述固定螺桿上并鎖緊在所述導向槽的上側。

8、進一步地，所述轉臺連接件的兩側設有防滑組件，所述防滑組件包括限位螺桿和第二螺母，所述限位螺桿的下端穿過所述導向槽并固定有限位于所述導向槽下側的限位滑塊，兩組防滑組件的限位滑塊分別限位于所述固定滑塊的兩側，所述第二螺母螺紋連接于所述限位螺桿上并鎖緊在所述導向槽的上側。

9、進一步地，所述固定螺桿的上端設有第一連接環，所述牽拉張緊件的一端設有第二連接環，所述第一連接環和第二連接環之間連接有鏈環。

10、進一步地，所述牽拉張緊件包括調節座、第一調節桿和第二調節桿，所述調節座的兩端設有螺紋連接孔，所述第一調節桿和第二調節桿分別與調節座兩端的螺紋連接孔螺紋連接，調節座轉動時可以驅動第一調節桿和第二調節桿向兩側同步伸出或者向中間同步縮回，第一調節桿與所述轉臺連接件相連，所述第二調節桿與所述設備連接件相連。

11、進一步地，所述設備連接件包括連接繩，所述連接繩的兩端設有均設有第三連接環，所述牽拉張緊件的一端設有掛鉤，所述連接繩繞過設備本體上的連接部位，連接繩兩端的第三連接環分別與牽拉張緊件一端的掛鉤掛接。

12、進一步地，所述牽拉張緊件的一端左右對稱設置有兩個掛鉤，所述連接繩兩端的第三連接環一一對應掛接在各所述掛鉤上。

13、本實用新型的有益效果體現在：

14、本申請的設備置于轉臺上，固定時，先將轉臺連接件與轉臺相連，設備連接件與設備相連，然后將牽拉張緊件連接在轉臺連接件和設備連接件之間，再對牽拉張緊件進行調節，使得牽拉張緊件將轉臺連接件和設備連接件拉緊，即可完成設備的固定，相對于現有技術，本申請能夠更好地將設備固定在轉臺上，操作更方便，固定更牢靠，這樣在一維轉臺啟動和停止的時候，設備不容易發生偏移，從而保證測試數據的準確性和精度。

技術特征：

1.一種用于一維轉臺的設備固定裝置，包括轉臺、設于所述轉臺上的設備本體以及用于將所述設備本體固定在所述轉臺上的多組固定組件，其特征在于：

2.根據權利要求1所述的用于一維轉臺的設備固定裝置，其特征在于：

3.根據權利要求2所述的用于一維轉臺的設備固定裝置，其特征在于：

4.根據權利要求2所述的用于一維轉臺的設備固定裝置，其特征在于：

5.根據權利要求1所述的用于一維轉臺的設備固定裝置，其特征在于：

6.根據權利要求1所述的用于一維轉臺的設備固定裝置，其特征在于：

7.根據權利要求6所述的用于一維轉臺的設備固定裝置，其特征在于：

技術總結
本技術公開了一種用于一維轉臺的設備固定裝置，包括轉臺、設于所述轉臺上的設備本體以及用于將所述設備本體固定在所述轉臺上的多組固定組件；所述固定組件包括轉臺連接件、設備連接件和牽拉張緊件；所述轉臺連接件用于固定在所述轉臺上；所述設備連接件用于固定在所述設備本體上；所述牽拉張緊件連接于所述轉臺連接件和設備連接件之間，且牽拉張緊件能夠進行調節以實現對轉臺連接件和設備連接件拉緊和放松。本技術能夠更好地將設備固定在轉臺上，操作更方便，固定更牢靠。

技術研發人員：鄭林,郭凱敏,葉財炎,郝露華,黃強,鄧正,張浩,張瑞,馮保,袁凱
受保護的技術使用者：中國人民解放軍63889部隊
技術研發日：20240705
技術公布日：2025/4/28
