本技術屬于水龍頭，具體涉及一種智控廚房抽拉龍頭。

背景技術：

1、目前市場上出現的廚衛用水龍頭多為手動式水龍頭或自感應式水龍頭，手動式水龍頭需要操作者手動將龍頭開關閥打開或關閉，由于每次開關水時均需接觸龍頭開關閥，容易造成交叉感染，影響衛生，或者操作者手持物品時，不方便接觸開關閥，造成使用不便；而自感應式水龍頭則是通過各種感應元器件來無接觸地打開或關閉電磁閥，從而實現水龍頭的開閉，感應式水龍頭使用時無需操作者直接接觸水龍頭，在手不干凈或不方便時使用更為方便。

2、然而，現有技術中的自感應式水龍頭，通常僅具有一種控制出水的方式，普遍只有長出水模式或者僅能實現定量出水，控制方式也較為混亂，無法按照用戶意愿進行出水，仍存在使用不便的問題。

技術實現思路

1、本實用新型是針對現有技術存在的上述問題，提出了一種具有感應出水和觸摸出水的智控廚房抽拉龍頭。

2、本實用新型可通過下列技術方案來實現：

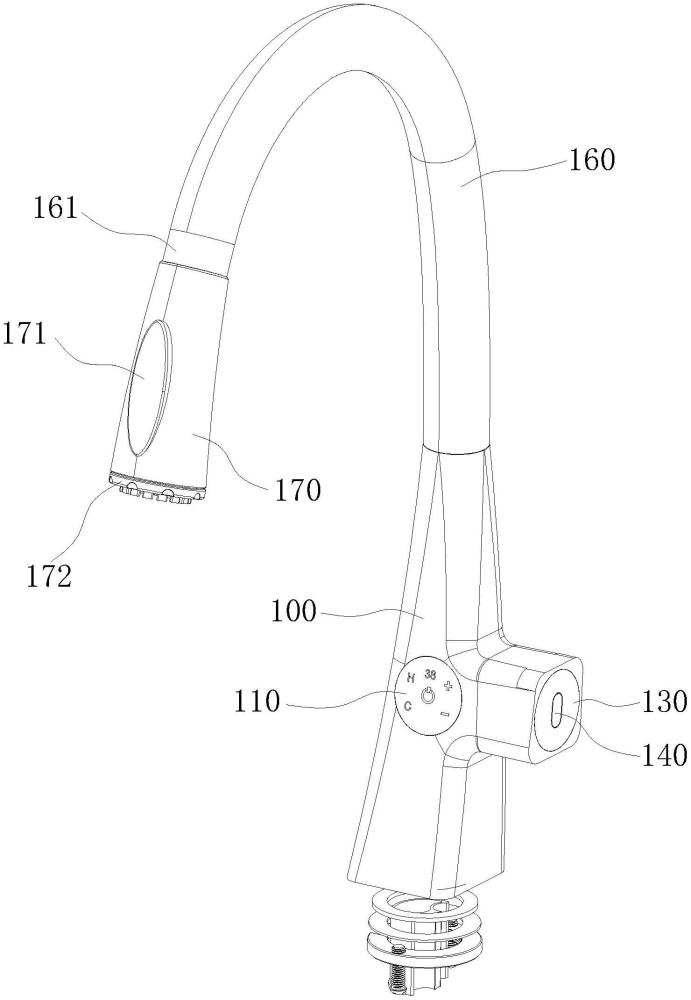

3、一種智控廚房抽拉龍頭，包括：

4、龍頭底座，其內設有電磁感應閥；

5、紅外感應裝置，其設置在所述龍頭底座內，所述紅外感應裝置用于打開所述電磁感應閥以控制進水；

6、觸摸控制屏，其設置在所述龍頭底座上，所述觸摸控制屏用于打開或關閉所述電磁感應閥以控制進水，且所述觸摸控制屏還可通過控制所述電磁感應閥的開啟大小實現出水溫度和流量的調節。

7、作為本實用新型的進一步改進，還包括控制盒，其設置在所述龍頭底座內，所述紅外感應裝置、所述觸摸控制屏、所述電磁感應閥分別與所述控制盒連接。

8、作為本實用新型的進一步改進，所述龍頭底座的側部設有感應窗口蓋，所述感應窗口蓋開設有安裝口，所述紅外感應裝置的感應窗口位于所述安裝口內。

9、作為本實用新型的進一步改進，所述觸摸控制屏設置在所述龍頭底座的正面。

10、作為本實用新型的進一步改進，還包括冷水管與熱水管，兩者分別從所述龍頭底座內插入并分別與所述電磁感應閥連接，所述觸摸控制屏可通過調節所述電磁感應閥的開啟大小控制冷熱水的混合比例。

11、作為本實用新型的進一步改進，還包括出水管，其與所述龍頭底座連接，所述出水管的出水端通過噴頭固定套連接有噴頭。

12、作為本實用新型的進一步改進，所述出水管內設有抽拉軟管，所述抽拉軟管的一端與所述噴頭連接且另一端與所述電磁感應閥連接。

13、作為本實用新型的進一步改進，所述抽拉軟管上套設有配重鉛球，當所述抽拉軟管失去外力后，所述配重鉛球通過重力拉動所述抽拉軟管并使所述噴頭復位。

14、作為本實用新型的進一步改進，所述噴頭內設有起泡器，且所述噴頭上設有用于打開或關閉所述起泡器的控制按鈕。

15、作為本實用新型的進一步改進，所述噴頭的出水端設有可旋轉的出水蓋，通過轉動所述出水蓋調節出水形狀。

16、與現有技術相比，本實用新型具有如下有益效果：

17、1、智能出水模式：結合感應出水與觸摸屏控制，用戶可以根據需要選擇最合適的出水方式，無論是快速感應出水，還是精細調節流量和溫度，都能輕松實現，大大提升了使用的便利性和舒適度；

18、2、電磁感應閥：通過電磁力的作用，可以精確控制水流的開啟和關閉，還可通過開啟大小調節出水流量，以及通過對冷、熱水的開啟大小控制混合比例以調節出水溫度；

19、3、紅外感應裝置：能夠感知手部的存在，無需直接接觸即可觸發水流，這一功能特別適合在手濕或臟的情況下使用，避免了交叉污染，同時也節省了水資源，實現了定量出水；

20、4、觸摸控制屏：提供了直觀的用戶界面，用戶可以通過觸摸屏輕松控制水流的開閉，調節出水流量和溫度，觸摸控制屏110的引入使得龍頭的操作更加現代化和智能化；

21、5、個性化調節：用戶可以根據個人偏好調整出水溫度和流量，滿足不同場景下的需求，如清洗蔬菜、洗手、洗碗等，提升了廚房工作的效率和享受。

技術特征：

1.一種智控廚房抽拉龍頭，其特征在于，包括：

2.根據權利要求1所述的一種智控廚房抽拉龍頭，其特征在于，還包括控制盒，其設置在所述龍頭底座內，所述紅外感應裝置、所述觸摸控制屏、所述電磁感應閥分別與所述控制盒連接。

3.根據權利要求1所述的一種智控廚房抽拉龍頭，其特征在于，所述龍頭底座的側部設有感應窗口蓋，所述感應窗口蓋開設有安裝口，所述紅外感應裝置的感應窗口位于所述安裝口內。

4.根據權利要求1所述的一種智控廚房抽拉龍頭，其特征在于，所述觸摸控制屏設置在所述龍頭底座的正面。

5.根據權利要求1所述的一種智控廚房抽拉龍頭，其特征在于，還包括冷水管與熱水管，兩者分別從所述龍頭底座內插入并分別與所述電磁感應閥連接，所述觸摸控制屏可通過調節所述電磁感應閥的開啟大小控制冷熱水的混合比例。

6.根據權利要求1所述的一種智控廚房抽拉龍頭，其特征在于，還包括出水管，其與所述龍頭底座連接，所述出水管的出水端通過噴頭固定套連接有噴頭。

7.根據權利要求6所述的一種智控廚房抽拉龍頭，其特征在于，所述出水管內設有抽拉軟管，所述抽拉軟管的一端與所述噴頭連接且另一端與所述電磁感應閥連接。

8.根據權利要求7所述的一種智控廚房抽拉龍頭，其特征在于，所述抽拉軟管上套設有配重鉛球，當所述抽拉軟管失去外力后，所述配重鉛球通過重力拉動所述抽拉軟管并使所述噴頭復位。

9.根據權利要求6所述的一種智控廚房抽拉龍頭，其特征在于，所述噴頭內設有起泡器，且所述噴頭上設有用于打開或關閉所述起泡器的控制按鈕。

10.根據權利要求6所述的一種智控廚房抽拉龍頭，其特征在于，所述噴頭的出水端設有可旋轉的出水蓋，通過轉動所述出水蓋調節出水形狀。

技術總結
本技術公開了一種智控廚房抽拉龍頭，屬于水龍頭技術領域。包括：龍頭底座，其內設有電磁感應閥；紅外感應裝置，其設置在龍頭底座內，紅外感應裝置用于打開電磁感應閥以控制進水；觸摸控制屏，其設置在龍頭底座上，觸摸控制屏用于打開或關閉電磁感應閥以控制進水，且觸摸控制屏還可通過控制電磁感應閥的開啟大小實現出水溫度和流量的調節。結合感應出水與觸摸屏控制，用戶可以根據需要選擇最合適的出水方式，無論是快速感應出水，還是精細調節流量和溫度，都能輕松實現，大大提升了使用的便利性和舒適度。

技術研發人員：梁津豪
受保護的技術使用者：臺州舒典潔具股份有限公司
技術研發日：20240725
技術公布日：2025/4/28
