本技術涉及拉桿密封結構，尤其是涉及一種磨煤機拉桿密封結構。

背景技術：

1、在煤粉制備行業中，球磨煤機曾是常用的設備。但近些年，中速輾轉盤式磨煤機逐漸受到青睞并廣泛應用。這種設備的工作原理是利用電動機通過減速機驅動磨盤進行旋轉，而磨盤的運動又引起三個相隔120°的磨輯進行被動旋轉。原煤通過進煤管輸送至磨盤的表面，并在離心力的作用下沿徑向移動到磨盤的邊緣，均勻地進入磨道，并在磨盤與磨輯之間接受碾磨。碾磨所需的壓力由獨立的液壓裝置通過加載架和拉桿提供，其中拉桿從封閉的中速混盤式磨機內部伸出，以連接液壓缸中的活塞桿。

2、目前，拉桿通常由剛性材料制成，其密封件則置于高溫煤粉的環境中。由于拉桿頻繁進行垂直運動，這常導致密封件出現漏粉現象，并使拉桿本身遭受磨損，從而降低了生產效率。

技術實現思路

1、本實用新型的目的在于提供一種磨煤機拉桿密封結構，能夠避免密封件處于高溫煤粉環境中，拉桿又作多向運動，經常出現漏粉并磨損拉桿的問題。

2、為了實現上述目的，本實用新型采用的技術方案是：

3、一種磨煤機拉桿密封結構包括固定桿、拉桿，其特征在于，所述固定桿固定安裝有內密封環，所述內密封環外壁設有密封裙邊一，所述密封裙邊一與密封筒內壁接觸，所述密封筒依次設有密封艙、活動艙，所述活動艙位于固定桿與拉桿連接處，所述密封艙固定安裝有外密封環，所述外密封環設有密封裙邊二，所述密封裙邊二與固定桿外壁接觸，所述密封筒通過安裝環與拉桿固定連接，隨拉桿做垂直運動，

4、優選的，所述活動艙高度可滿足密封筒隨拉桿垂直運動的時仍覆蓋固定桿、拉桿。

5、優選的，所述密封艙位于活動艙下方。

6、優選的，所述密封裙邊二為y形狀。

7、優選的，所述安裝環，所述安裝環通過螺栓固定安裝于拉桿外壁。

8、優選的，所述安裝環設有安裝孔，所述安裝孔均勻分布在安裝環上。

9、優選的，所述密封筒上端設有連接圈，所述連接圈設有連接孔，所述連接孔與安裝孔相對應，通過螺栓連接。

10、本實用新型具備以下有益效果：

11、1、本申請包括固定桿和拉桿，其中固定桿固定安裝有內密封環，內密封環外壁設有密封裙邊一，與密封筒內壁接觸。這種結構有助于實現良好的密封效果。

12、2、密封筒設有密封艙，固定安裝有外密封環，外密封環設有密封裙邊二，與固定桿外壁接觸。這種雙重密封設計進一步提高了密封性能。

13、3、密封筒通過安裝環與拉桿固定連接，隨拉桿做垂直運動。這種設計使得密封結構能夠適應拉桿的運動，保持密封效果。

14、4、密封筒設有活動艙，位于固定桿與拉桿連接處?；顒优摰母叨瓤蓾M足密封筒隨拉桿垂直運動時仍覆蓋固定桿、拉桿。這種設計有助于確保在拉桿運動過程中始終保持良好的密封效果。

技術特征：

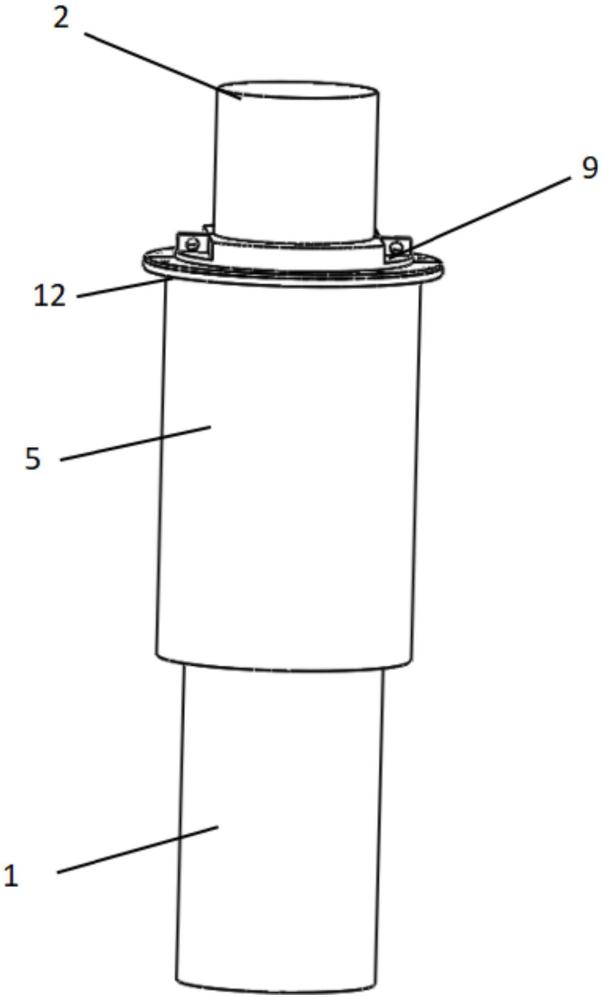

1.一種磨煤機拉桿密封結構，包括固定桿（1）、拉桿（2），其特征在于，所述固定桿（1）固定安裝有內密封環（3），所述內密封環（3）外壁設有密封裙邊一（4），所述密封裙邊一（4）與密封筒（5）內壁接觸，所述密封筒（5）依次設有密封艙（6）、活動艙（10），所述活動艙（10）位于固定桿（1）與拉桿（2）連接處，所述密封艙固定安裝有外密封環（7），所述外密封環（7）設有密封裙邊二（8），所述密封裙邊二（8）與固定桿（1）外壁接觸，所述密封筒（5）通過安裝環（9）與拉桿（2）固定連接，隨拉桿（2）做垂直運動。

2.根據權利要求1所述一種磨煤機拉桿密封結構，其特征在于，所述活動艙（10）高度可滿足密封筒（5）隨拉桿（2）垂直運動的時仍覆蓋固定桿（1）、拉桿（2）。

3.根據權利要求1所述一種磨煤機拉桿密封結構，其特征在于，所述密封艙（6）位于活動艙（10）下方。

4.根據權利要求1所述一種磨煤機拉桿密封結構，其特征在于，所述密封裙邊二（8）為y形狀。

5.根據權利要求1所述一種磨煤機拉桿密封結構，其特征在于，所述安裝環（9），所述安裝環（9）通過螺栓固定安裝于拉桿（2）外壁。

6.根據權利要求5所述一種磨煤機拉桿密封結構，其特征在于，所述安裝環（9）設有安裝孔（11），所述安裝孔（11）均勻分布在安裝環（9）上。

7.根據權利要求1所述一種磨煤機拉桿密封結構，其特征在于，所述密封筒（5）上端設有連接圈（12），所述連接圈（12）設有連接孔（13），所述連接孔（13）與安裝孔（11）相對應，通過螺栓連接。

技術總結
一種磨煤機拉桿密封結構，包括固定桿、拉桿，其特征在于，所述固定桿固定安裝有內密封環，所述內密封環外壁設有密封裙邊一，所述密封裙邊一與密封筒內壁接觸，所述密封筒設有密封艙，所述密封艙固定安裝有外密封環，所述外密封環內壁設有密封裙邊二，所述密封裙邊二與固定桿接觸，所述密封筒通過安裝環與拉桿固定連接，隨拉桿做垂直運動。本申請通過其創新的雙重內外密封環配置、適應性強的活動艙設計以及Y形密封裙邊二，確保了在拉桿運動過程中的持續高效密封，同時提供了安裝與維護的便捷性，顯著提升了整體的密封可靠性和耐用性。

技術研發人員：祁增榮,祁博淵,祁林穎,祁海波,徐德發,夏順為
受保護的技術使用者：安徽齊盈電力設備科技有限公司
技術研發日：20240726
技術公布日：2025/4/28
