本技術涉及施工管道支撐，尤其涉及一種水利泵站施工用支撐結構。

背景技術：

1、泵站是能提供有一定壓力和流量的液壓動力和氣壓動力的裝置，廣泛應用于水利工程。在水利泵站施工過程中，常常需要實現對管道的支撐，現有的支撐結構大多都較為簡單，通常大小固定，在進行管道的位置固定時，不便對不同粗細的管道進行位置固定，而且在進行支撐時不便進行高度的調整，使用不便。經檢索，公告號：cn217003391u公開一種水利泵站施工用支撐結構，涉及水利施工領域。該水利泵站施工用支撐結構包括裝置固定底板和頂部夾緊板。該水利泵站施工用支撐結構在進行使用時，方便實現對水利泵站施工過程中實現對管道的支撐固定，使得管道被夾緊在管道支撐座和頂部夾緊板之間，由于管道支撐座的頂部和頂部夾緊板的底部呈“v”形結構，因此能夠實現對不同粗細的管道進行位置固定，并且頂部夾緊板在管道支撐座上卡位方便，對管道固定操作方便，底部設置的支撐固定套座和插接固定板還能夠進行支撐高度的調節，因此該支撐裝置使用方便，滿足使用需求。

2、現有的水利泵施工使用的管道不方便進行高度調節和支撐，不方便同時對不同尺寸的管道進行支撐使用。

技術實現思路

1、針對現有技術中存在的缺陷，本實用新型解決的技術問題為：現有的水利泵施工使用的管道不方便進行高度調節和支撐，不方便同時對不同尺寸的管道進行支撐使用的問題，提供一種水利泵站施工用支撐結構。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種水利泵站施工用支撐結構，包括：

4、底座，所述底座的底部設置有四個地腳；

5、高度調節機構，安裝在底座的頂部，用于進行支撐高度調節；

6、底部支撐座，安裝在高度調節機構的頂部，用于對施工管道進行支撐，所述底部支撐座的頂部焊接有兩個豎直桿，所述底部支撐座的頂部開設有三個下弧形槽；

7、頂部壓板，滑動安裝在兩個豎直桿的外側，所述頂部壓板的頂部螺紋連接有三個螺桿，三個所述螺桿的頂端均固定安裝有扭柄，三個所述螺桿的底部均轉動安裝有頂部座，三個所述頂部座的底部均開設有上弧形槽，三個所述上弧形槽與三個所述下弧形槽相配合，所述上弧形槽和下弧形槽內均設置有橡膠墊，提高管道固定的摩擦力。

8、優選的，所述高度調節機構包括螺紋桿，所述螺紋桿焊接在底座的頂部中心位置，所述螺紋桿的外側螺紋連接有內螺紋筒，所述內螺紋筒上開設有螺紋槽，所述螺紋桿與螺紋槽螺紋連接，所述內螺紋筒轉動安裝在底部支撐座的底部；握持內螺紋筒并轉動，內螺紋筒通過螺紋桿的作用，使得底部支撐座向上運動，進而向上調節施工管道的高度。

9、優選的，所述底部支撐座的底部焊接有軸承，所述內螺紋筒與軸承的內圈焊接。

10、優選的，所述底座的頂部焊接有四個矩形桿，四個所述矩形桿的頂部均開設有調節槽，四個所述調節槽內均滑動安裝有調節桿，四個所述調節桿均與底部支撐座的底部固定安裝；設置的調節桿與矩形桿的配合，可以保證底部支撐座豎直移動。

11、優選的，所述頂部壓板上開設有兩個圓孔，兩個所述豎直桿與兩個圓孔的內壁滑動連接，所述頂部壓板的外側螺紋連接有兩個螺栓，兩個所述螺栓的內端延伸至兩個圓孔內并與兩個豎直桿相配合；松開兩個螺栓，向下按壓頂部壓板，頂部壓板同時帶個三個頂部座向下運動對三個施工管道夾持固定。

12、本實用新型中，所述一種水利泵站施工用支撐結構的有益效果：

13、本方案設置的三個弧形槽用于同時放置三個施工管道，三個施工管道的尺寸可以不同，依次通過三個扭柄轉動三個螺桿，三個螺桿推動三個頂部座向下運動，三個頂部座向下運動通過三個上弧形槽依次對三個施工管道夾持固定；

14、本方案針對三個尺寸相同的施工管道，松開兩個螺栓，向下按壓頂部壓板，頂部壓板同時帶個三個頂部座向下運動對三個施工管道夾持固定；

15、本方案需要調節支撐高度時，工作人員握持內螺紋筒并轉動，內螺紋筒通過螺紋桿的作用，使得底部支撐座向上運動，進而向上調節施工管道的高度，反正內螺紋筒，使得施工管道向下運動；

16、本實用新型結構簡單，可以同時對三種不同尺寸的施工管道和相同尺寸的施工管道進行夾持固定，可以調節支撐施工管道的高度。

技術特征：

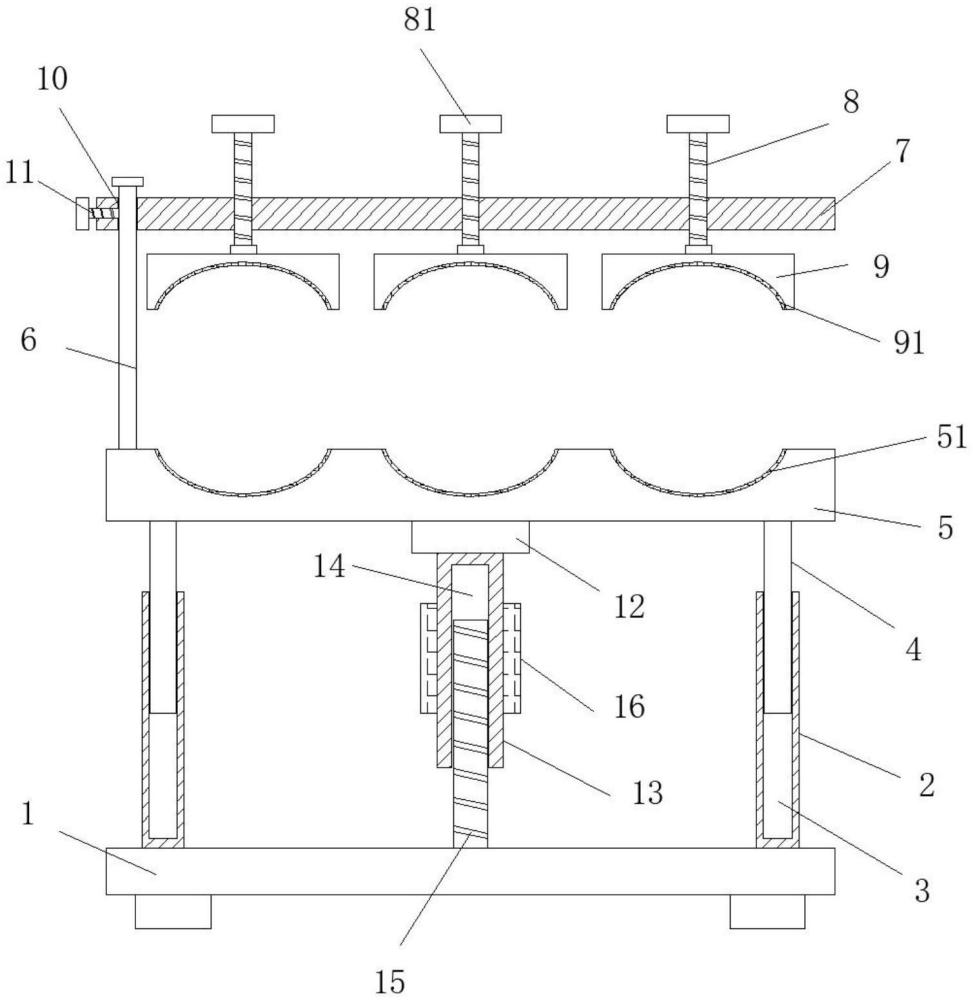

1.一種水利泵站施工用支撐結構，其特征在于，包括：

2.根據權利要求1所述的一種水利泵站施工用支撐結構，其特征在于：所述高度調節機構包括螺紋桿(15)，所述螺紋桿(15)焊接在底座(1)的頂部中心位置，所述螺紋桿(15)的外側螺紋連接有內螺紋筒(13)，所述內螺紋筒(13)上開設有螺紋槽(14)，所述螺紋桿(15)與螺紋槽(14)螺紋連接，所述內螺紋筒(13)轉動安裝在底部支撐座(5)的底部。

3.根據權利要求2所述的一種水利泵站施工用支撐結構，其特征在于：所述底部支撐座(5)的底部焊接有軸承(12)，所述內螺紋筒(13)與軸承(12)的內圈焊接。

4.根據權利要求1所述的一種水利泵站施工用支撐結構，其特征在于：所述底座(1)的頂部焊接有四個矩形桿(2)，四個所述矩形桿(2)的頂部均開設有調節槽(3)，四個所述調節槽(3)內均滑動安裝有調節桿(4)，四個所述調節桿(4)均與底部支撐座(5)的底部固定安裝。

5.根據權利要求1所述的一種水利泵站施工用支撐結構，其特征在于：所述上弧形槽(91)和下弧形槽(51)內均設置有橡膠墊。

6.根據權利要求1所述的一種水利泵站施工用支撐結構，其特征在于：所述頂部壓板(7)上開設有兩個圓孔(10)，兩個所述豎直桿(6)與兩個圓孔(10)的內壁滑動連接，所述頂部壓板(7)的外側螺紋連接有兩個螺栓(11)，兩個所述螺栓(11)的內端延伸至兩個圓孔(10)內并與兩個豎直桿(6)相配合。

技術總結
本技術屬于施工管道支撐技術領域，尤其是一種水利泵站施工用支撐結構，針對現有的水利泵施工使用的管道不方便進行高度調節和支撐，不方便同時對不同尺寸的管道進行支撐使用的問題，現提出如下方案，其包括：底座，所述底座的底部設置有四個地腳；高度調節機構，安裝在底座的頂部，用于進行支撐高度調節；底部支撐座，安裝在高度調節機構的頂部，用于對施工管道進行支撐，所述底部支撐座的頂部焊接有兩個豎直桿，所述底部支撐座的頂部開設有三個下弧形槽，頂部壓板，滑動安裝在兩個豎直桿的外側。本技術結構簡單，可以同時對三種不同尺寸的施工管道和相同尺寸的施工管道進行夾持固定，可以調節支撐施工管道的高度。

技術研發人員：邢龍,李典基,王海濤,魏曉燕,葛森森,韓宗凱,伊成濤,邵士偉,丁艷,孫魯楠
受保護的技術使用者：南水北調東線山東干線有限責任公司
技術研發日：20240812
技術公布日：2025/4/28
