本發明涉及一種流體聯接器，特別涉及一種具球閥結構的流體聯接器。

背景技術：

1、流體聯接器用于流體輸送的管道系統中，主要用于快速連接或分離兩段管路，同時控制流體的通斷狀態。在傳統技術中，流體聯接器的設計通常側重于密封性能和操作便利性，但在實際應用中仍然存在以下的技術缺陷與限制。例如，現有流體聯接器在操作過程中，可能因意外或不當操作導致閥門在未對接完全的情況下開啟，從而引發流體泄漏的風險。為防止此類事故，部分流體聯接器采用手動鎖止機構，但操作繁瑣，且易受使用者疏忽影響，降低系統的安全性。再者，傳統流體聯接器在設計中忽略了防止未關閉閥門時的意外分離問題。當閥門處于開啟狀態時，若不慎分離接頭，容易導致流體泄漏或設備損壞。

2、請參閱圖1a與圖1b所示。圖1a為習知閥聯接器的側視示意圖。圖1b為圖1a的閥聯接器的聯鎖系統的示意圖。如圖1a與圖1b所示，先前技術揭露一種閥聯接器，其具備防止閥門在未正確對接時打開以及在未關閉狀態下拆離的機制。防止閥門在未正確對接時打開的機制，主要依賴齒輪部11、銷12及滾子14等部件的協同作用。具體而言，當閥聯接器處于未對接狀態時，銷12受彈簧偏壓而突出，從而鎖定滾子14，而被鎖定的滾子14限制了關鍵銷18的移動，進一步阻止閥門從閉合位置轉動至打開位置。齒輪部11設置于手柄6與銷12之間，負責將手柄6的旋轉運動轉換為銷12的線性運動。此外，防止閥門在未關閉狀態下拆離的機制，同樣依賴齒輪部11、銷12及滾子14的結構配合來實現，通過多部件的協同動作，確保閥聯接器在操作過程中的安全性。當閥門處于打開狀態時，銷12被致動器推動至延伸位置，銷12插入互補閥聯接器的孔中，從而機械鎖定兩個閥聯接器，防止其相對旋轉或分離。要實現閥聯接器分離，必須先旋轉閥聯接器，且只有在閥門完全關閉后，銷12才會縮回孔內，解除鎖定，允許閥聯接器分離。

3、然而，上述閥聯接器結構設計較為復雜且體積龐大，此外，由于閥門設置于遠離接口的位置，導致聯接器分離時容易產生溢水問題，影響操作便利性和系統清潔度。

4、有鑒于此，如何解決上述問題和缺點是迫切研究的方向。

技術實現思路

1、本發明的目的是在于提供一種流體聯接器，其具備多重防誤操作機制。當流體聯接器處于未對接狀態時，借由彈簧的彈性作用力及限位腔的限位作用將安全栓的主體部后端保持在能頂抵卡栓的鎖止部的一預定位置，從而使卡栓的限位部與手把底部的限位槽相互卡合，實現對開關件的鎖定，防止閥門在未正確對接時被意外打開。當流體聯接器與另一流體聯接器對接定位時，安全栓的錐體部對準并嵌入另一流體聯接器的定位孔中，且安全栓因受壓而移動至一解鎖位置。在該解鎖位置，卡栓的鎖止部因懸空而落入安全栓環槽內，并使卡栓的限位部脫離手把的限位槽，從而解除對開關件的鎖定。此外，在流體聯接器與另一流體聯接器對接定位后，當開關件轉動至開啟位置時，該流體聯接器的鎖舌的一端將穿過其對接平臺上的鎖舌穿槽，并插入另一流體聯接器的對接平臺上的鎖舌容槽中，以和另一流體聯接器相互卡合。借由以上機制，能防止兩個流體聯接器于對接定位狀態前閥門被打開，且能防止兩個流體聯接器完成對接定位后，在閥門未關閉的情況下將兩個流體聯接器拆離。

2、本發明提供一種流體聯接器，其特征在于，包括：

3、一本體，具有一第一端及一第二端，該第一端及該第二端之間貫通有一流體通道，該本體的第一端設有一對接平臺，該對接平臺具有一對接面，該對接面上設有與該流體通道相連通的一開口及圍繞該開口沿周向交錯排列的至少一互鎖卡扣和至少一卡扣槽，該至少一互鎖卡扣和該至少一卡扣槽的外圍設有一安全栓孔和一定位孔，該安全栓孔與該定位孔之間還設有一鎖舌穿槽和一鎖舌容槽，該鎖舌穿槽與該鎖舌容槽相鄰排列；

4、一支撐部，環繞設置于該本體的第一端，并緊鄰該對接平臺的背向該對接面的一側，該支撐部具有一第一安裝面和一第二安裝面，該第一安裝面緊鄰該對接平臺的該背向該對接面的一側，并垂直于該對接平臺的對接面，該第二安裝面位于該支撐部的背向該對接平臺的一側，并垂直于該第一安裝面，該支撐部內設有一限位腔和一卡栓孔，該限位腔沿軸向貫穿于該第二安裝面與該對接面之間，并與該安全栓孔相連通，該卡栓孔開口于該第一安裝面，并且沿垂直于該第一安裝面的方向延伸，并與該限位腔相連通；

5、一閥組件，包括一球芯、一上閥體及一下閥桿，該球芯通過該上閥體的一端及該下閥桿樞設于該本體的內部空間中，該球芯設有一通道，并能夠由該上閥體帶動旋轉；

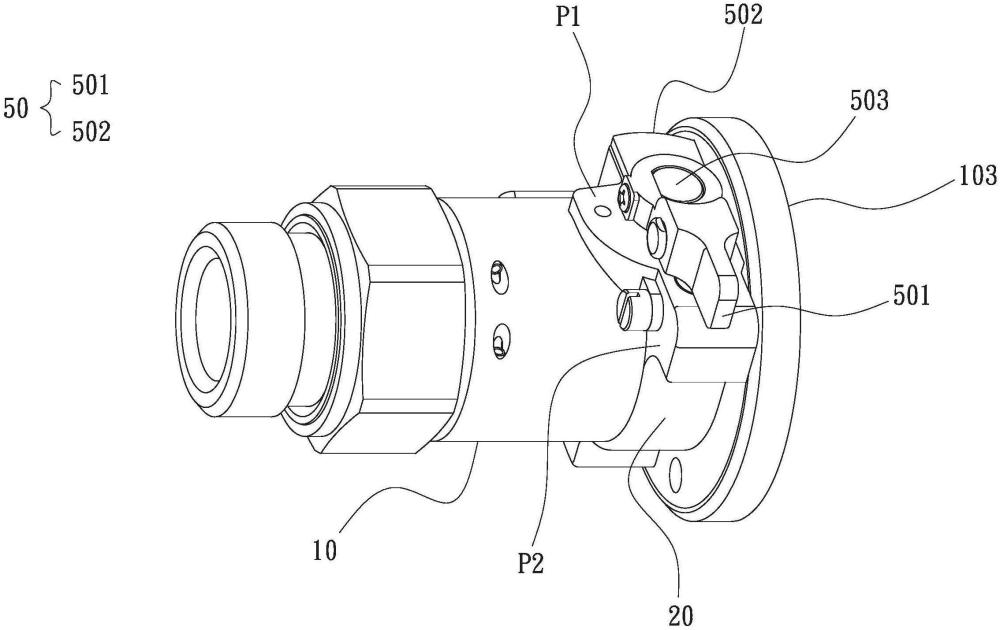

6、一開關件，設置于該支撐部的第一安裝面上，包括一手把和一鎖舌，該手把設有一樞接部，該鎖舌通過該樞接部與該手把連接，該樞接部貫穿設有一軸孔，該手把的底面設有一限位槽，該上閥體的另一端固設于該軸孔內，使該球芯能隨該開關件的轉動而連動；及

7、一聯鎖機構，包括一安全栓、一彈簧及一卡栓，該安全栓包括一主體部、一前端柱體及一錐體部，該主體部的外周設有一安全栓環槽，該主體部容置于該限位腔內，該前端柱體自該主體部延伸形成，并插入該安全栓孔中，該主體部的外徑與該限位腔的內徑配合，該前端柱體的外徑小于該主體部的外徑，并與該安全栓孔的內徑配合，該錐體部位于該安全栓的前端，并能夠突出至該對接平臺的對接面外，該彈簧容設于該限位腔內，一端抵靠該限位腔的底壁，另一端抵接該安全栓的后端，該卡栓沿垂直于該限位腔軸線的方向可活動地容置于該卡栓孔內，該卡栓包括一限位部和一鎖止部，該限位部設置于該卡栓的一端并具有與該手把的限位槽相匹配的外形，該鎖止部設置于該卡栓的另一端，并具有與該安全栓環槽相匹配的外形。

8、所述的流體聯接器，其中，還包括一管件，該管件連接于該本體的第二端，并具有一管通道，該管通道與該流體通道相連通。

9、所述的流體聯接器，其中，該互鎖卡扣包括一突出于該對接平臺的柄部和一與該柄部連接且垂直于該柄部設置的對接部，該卡扣槽包括一對接段及一卡制段，該對接段具有與該對接部形狀相匹配的開口，該卡制段的開口相較于該對接段的開口內縮，當該對接部滑入該卡制段時，該卡制段的開口能限制該對接部的軸向分離。

10、所述的流體聯接器，其中，該對接平臺設有一對尺寸各異的互鎖卡扣及一對尺寸各異的卡扣槽，每個互鎖卡扣的尺寸均與其對應的卡扣槽的對接段的尺寸相匹配。

11、所述的流體聯接器，其中，該定位孔的深度匹配于該安全栓的錐體部的長度。

12、所述的流體聯接器，其中，該支撐部的第二安裝面上還設有一滾珠槽，該手把上還設有一橫向貫通的按鈕孔，以及一位于該手把下側面且與該按鈕孔連通的滾珠通孔，該滾珠通孔的位置與該滾珠槽相對應。

13、所述的流體聯接器，其中，該按鈕孔內設有一受橫向限位并能夠有限地軸向位移的按鈕件，該按鈕件包括一伸出該按鈕孔的按壓部及一設置于該按鈕孔內的按壓芯部，該按壓芯部的外周凹設有一按鈕環槽。

14、所述的流體聯接器，其中，當該流體聯接器處于未對接狀態時，該安全栓保持在一預定位置，在該預定位置，該安全栓的主體部的前端在該彈簧的作用力推動下，抵靠該限位腔內緊鄰該安全栓孔的壁面，且該安全栓的主體部的后端頂抵該卡栓的鎖止部，令該卡栓的限位部卡合于該手把的限位槽內，以鎖定該開關件。

15、所述的流體聯接器，其中，當該流體聯接器與另一流體聯接器完成對接定位時，該安全栓的錐體部對準并嵌入另一流體聯接器的對接平臺上的定位孔，以達到一解鎖位置，在該解鎖位置，該安全栓相較于該預設位置，進一步朝壓縮該彈簧的方向移動，令該卡栓的鎖止部懸空而落入該安全栓環槽內。

16、所述的流體聯接器，其中，在該流體聯接器與另一流體聯接器對接定位后，當該開關件以一方向轉動以轉動該球芯時，該鎖舌會以與該方向相反的方向穿過該鎖舌穿槽，并插入另一流體聯接器的鎖舌容槽中，使該流體聯接器與另一流體聯接器相互卡合。

17、本發明借由上述技術方案，利用對接平臺上設置的一對尺寸不同的互鎖卡扣和卡扣槽，確保流體聯接器與另一流體聯接器只有在正確的對接方向上才能實現對接，從而達到防呆的功能。并且，借由聯鎖機構中安全栓、彈簧及卡栓的協同作用，只有當流體聯接器與另一流體聯接器完成對接定位后，安全栓受壓而移動至能使卡栓的鎖止部懸空而落入安全栓環槽內的解鎖位置，才能解除對開關件的鎖定，從而有效防止流體聯接器在未完成對接定位前閥門被意外打開。再者，手把設置按鈕件可作為手把的第二次保護機制。在按鈕件未被觸發時，手把無法自由旋轉，從而避免因外力或誤觸導致閥門被意外開啟或關閉。此外，當流體聯接器與另一流體聯接器對接后，當開關件轉動至一開啟位置以開啟閥門時，鎖舌的一端會穿過鎖舌穿槽，并插入另一流體聯接器的鎖舌容槽內，實現相互卡合。借此，防止在兩個流體聯接器完成對接定位后，閥門未關閉的情況下拆離聯接器，從而提高操作安全性與系統穩定性。

18、以上關于本
技術實現要素：
的說明及以下實施方式的說明是用以示范與解釋本發明的原理，并且提供對本發明的權利要求范圍作更進一步的解釋。
